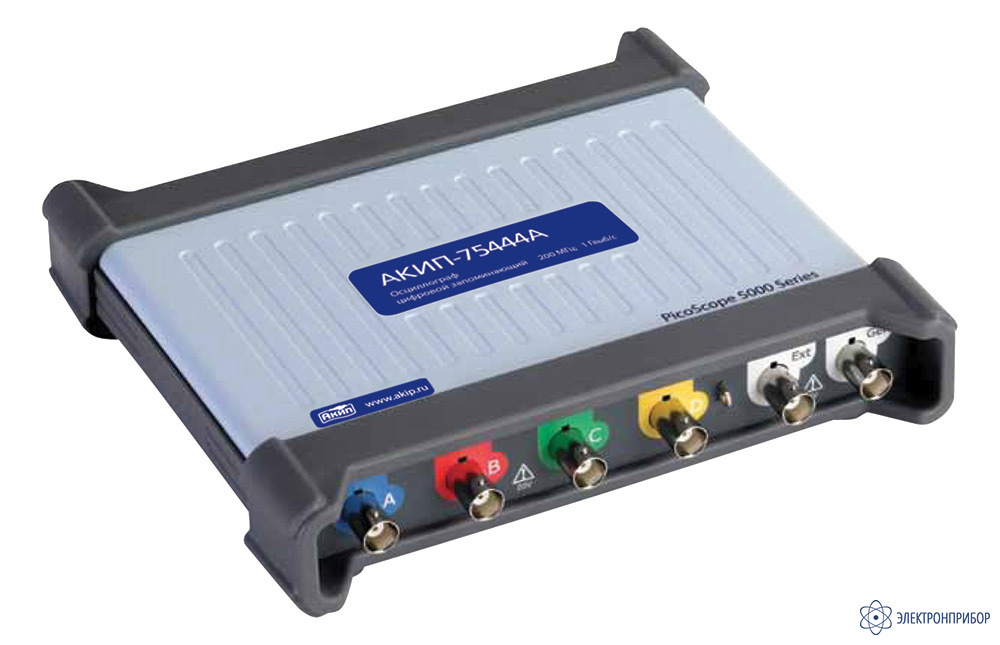

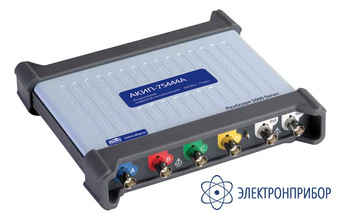

АКИП-75442A — цифровой запоминающий USB-осциллограф
Код товара: 31238-
-
Гарантия
5 лет
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
63649-16 до 06.04.2026
-
Производитель
Описание цифрового запоминающего USB-осциллографа АКИП-75442A:
Линейка компактных USB-осциллографов для портативного применения АКИП-75000 имеет уникальную возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит и режим программного увеличения разрешения (ERes) до 20 бит.
Серия АКИП-75000 включает 12 USB-осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2/4) и набором режимов. Модели с индексом «В», помимо встроенного функционального генератора имеют возможность формирования сигналов произвольной формы (СПФ).
Осциллографы АКИП-75000 имеют сегментированную память (запись до 10.000 сегментов), а также поддерживают функцию «USB streaming». Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 10 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ. Минимальная развертка, при которой осциллограф переходит в режим сбора данных на компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±100 В (DC+AC пик), входной импеданс 1 МОм/ 13 пФ.
АЦП в серии АКИП-75000 представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-х кан моделей USB-осциллографов число ядер дискретизации составляет -8, для 2-х канальных моделей – 4. Это позволило в осциллографах АКИП-75000 реализовать инновационную технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации или реального разрешения по вертикали.
Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при последовательном объединении ядер АЦП обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит.
С целью обеспечения требований по минимизации ошибок квантования и достижения максимальной дискретности измерений по вертикали применяется параллельное объединение ядер АЦП. В этом случае разрешение каждого из активных каналов увеличивается до 14 бит с дискретизацией 125 МГц. При использовании двух каналов вертикальное разрешение увеличивается до 15 бит, а в одноканальном режиме разрядность АЦП составит 16 бит при максимальной частоте дискретизации 62,5 МГц (режим объединения всех входов).
Питание осциллографов серии АКИП-75000 осуществляется от сетевого адаптера с возможностью организации электропитания от ПК (ноутбука) с помощью интерфейсного кабеля USB, имеющего два параллельных входа (Y-образный тип). В комплект поставки входит: ПО, необходимые принадлежности и осциллографические пробники по числу каналов.
Особенности цифрового запоминающего USB-осциллографа АКИП-75442A:
- «3 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных;
- Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит;
- Осциллограф: 4 канала;
- Полоса пропускания: 60 МГц;
- Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная 2,5 ГГц);
- Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ;
- Максимальный объем памяти 16 МБ;
- Автоизмерения (26 параметров); курсорные измерения (>ΔU; >ΔT);
- Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб);
- Допусковый контроль (тест по маске);
- Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
- Функциональный генератор: синус, прямоугольник, треугольник, постоянное напряжение /DC, ГКЧ (одновременно с осциллографом!);
- Цифровые фильтры, математика;
- Сохранение 10.000 осциллограмм во внутренний буфер, цифровая растяжка;
- Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7.
-
-
Технические характеристики цифрового запоминающего USB-осциллографа АКИП-75442A:
Параметр Значение Канал вертикального отклонения Число входных каналов 4 канала* Полоса пропускания (-3 дБ) 0…60 МГц (все режимы) Ограничение полосы пропускания 20 МГц Коэф. отклонения (Коткл.) 20 мВ/дел…4 В/дел Вид входа открытый, закрытый Погрешность установки Коткл. ±50 мВ … ±20 В ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы ±10 мВ … ±20 мВ Все режимы: ± 5 % от полной шкалы Время нарастания 5,8 нс Входной импеданс 1 МОм±1% / 13 пФ±1 пФ Входное напряжение ± 10 мВ … ± 20 В (11 диапазонов) Постоянное смещение ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) ±2,5 В (диапазоны: 500 мВ, 1, 2 В) ±20 В (диапазоны: 5, 10, 20 В) Защита от перенапряжения ± 100 В (DC + ACпик) Канал горизонтального отклонения Коэф. развертки (Кразв.) 2 нс…1000 с/дел Погрешность установки Кразв. ±50 ppm (±0,005 %) Режимы работы Основной, ZOOM окна, X-Y Джиттер синхронизации, скз ≤ 3 пс Синхронизация Источники синхросигнала Любой из 4-х каналов, внешняя синхронизация Условия запуска развертки Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый Режим запуска Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) Вход внеш. синхронизации 60 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) Аналого-цифровое преобразование Разрешение по вертикали 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо Частота дискретизации на канал (однокр. сигнал) 8 бит 1 канал 1 ГГц 2 канала 500 МГц 3 канала 250 МГц 4 канала 250 МГц Эквивалентная частота дискретизации 2,5 ГГц Длина памяти (при объедении) 8 бит: 16 МБ ≥ 12 бит: 8 МБ Сегментированная память 10000 сегментов Интерполяция Линейная, Sin X / X Режимы сбора данных Выборка, послесвеч., цифровой самописец (100 МБ) Курсорные измерения Функции ΔU; ΔT; 1/ΔT Автоматические измерения По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка Статистика Минимум, максимум, СКО Анализатор спектра Диапазон входных частот 0…60 МГц Индикация спектрограммы Амплитуда, удержание пика, среднее значение Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса Глубина БПФ 128…1048576 точек Функциональный генератор Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение (DC) Диапазон частот 0,03 Гц … 20 МГц Погрешн. установки частоты ±50 ppm (±0,005 %) Выходной уровень ±2 В; погрешность 1%, на нагрузке 50 Ом ГКЧ Прямой/обратный ход Калибратор Выход калибратора пробников Меандр 1 кГц, 3 Впик-пик, 600 Ом Декодирование Формат последов. данных CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI Допусковой контроль Статистика (Годен/Не годен) В допуске, не в допуске, общее кол-во тестов Общие данные Источник питания 2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В) Интерфейс USB 2.0 Рабочие условия Температура: 0°…50°C; Влажность: 5…80% Габаритные размеры 190 × 170 × 40 мм Масса 0,5 кг * 4 активных канала доступны только при работе осциллографа от AC/DC адаптера питания. При работе осциллографа только от Y-USB кабеля доступно только 2 активных канала.
-
Комплект поставки АКИП-75442A
№ Наименование Количество 1 Цифровой запоминающий USB-осциллограф АКИП-75442A 1 2 Кабель Y-USB 1 3 Адаптер питания 1 4 ПО на CD-диске 1 5 Руководство по эксплуатации на CD-диске 1 6 Пробник 4 -
