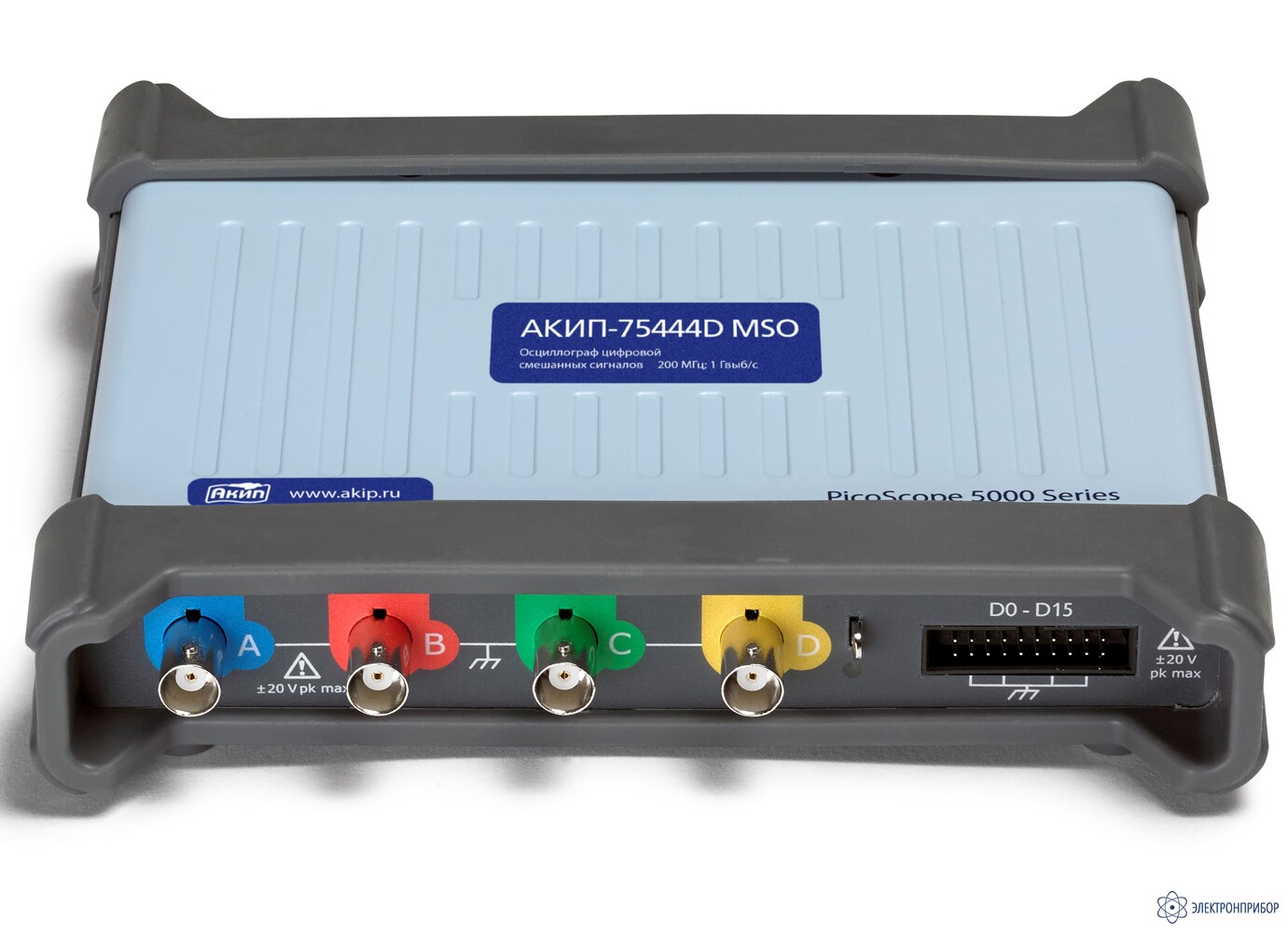

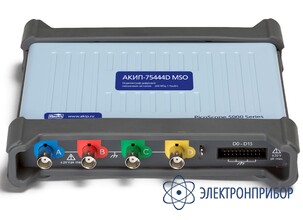

АКИП-75442D MSO — осциллограф
Код товара: 49580-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
75751-19 до 19.08.2029
-
Производитель
Описание осциллографа АКИП-75442D MSO:
Линейка USB-осциллографов АКИП-75000 получила обновление - это новая серия АКИП-75000D. Уникальной особенностью серии АКИП-75000D является возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также наличие моделей с логическим анализатором на 16 каналов (MSO). Все модели обновленной серии для связи с ПК используют высокоскоростной интерфейс USB 3.0 (совместимость с USB 2.0).
Серия АКИП-75000D включает 12 осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2 или 4 аналоговых канала + 16 цифровых каналов) и объемом памяти. Все модели серии снабжены встроенным функциональным и генератором сигналов произвольных форм. Модели только с аналоговыми каналами имеют вход внешней синхронизации, осциллографы смешанных сигналов (MSO) такого входа не имеют.

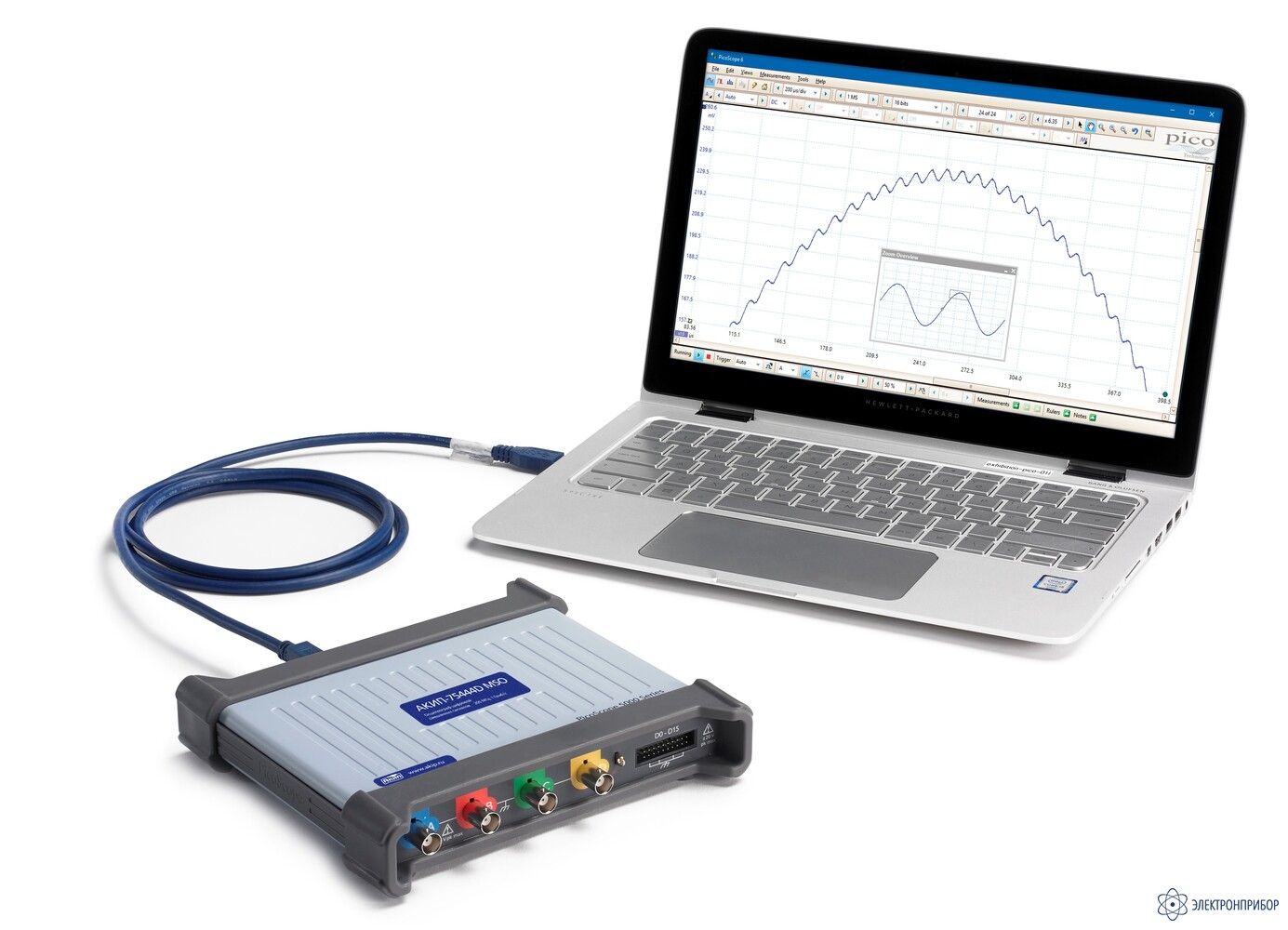

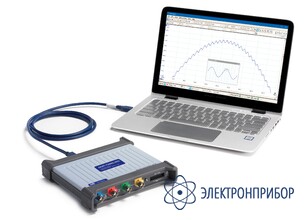

Осциллографы имеют сегментированную память (запись до 10.000 сегментов), а также поддерживают функцию «USB streaming». Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 20 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ (установка управляющей программы). Минимальный Кразв, при котором осциллограф переходит в режим сбора данных напрямую на внешний компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±20 В (защита входа ±100 DC+ACпик, входной импеданс 1 МОм/ 13 пФ.
Как и в серии АКИП-75000, в новой серии АКИП-75000D АЦП представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-канальных моделей USB-осциллографов число ядер дискретизации составляет - 8, для 2-канальных моделей – 4. Это позволило в АКИП-75000D реализовать инновационную технологию объединения нескольких ядер АЦП (последовательно или параллельно) для увеличения частоты дискретизации или реального разрешения по вертикали (соответственно).
Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при объединении ядер АЦП для последовательного опроса входных каналов обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит (на рис. - слева).
С целью обеспечения требований по минимизации ошибок квантования и достижения максимальной дискретности измерений по вертикали применяется параллельное объединение ядер АЦП. В этом случае разрешение каждого из активных каналов увеличивается до 14 бит с дискретизацией 125 МГц (на рис. - справа). При использовании двух каналов вертикальное разрешение увеличивается до 15 бит, а в одноканальном режиме разрядность АЦП составит 16 бит при максимальной частоте дискретизации 62,5 МГц (режим объединения всех входов).
Питание осциллографов осуществляется по интерфейсу USB 3.0 при работе с двух канальными моделями или от сетевого адаптера при работе с четырех канальными моделями (возможна работа без сетевого адаптера, по интерфейсу USB 3.0, при использовании только двух аналоговых каналов или только MSO).
Особенности осциллографа АКИП-75442D MSO:
- Тип осциллографа USB;
- Число каналов 4;
- Полоса пропускания 60 МГц;
- Максимальная частота дискретизации 1 ГГц;
- Максимальный объем памяти 128 МБ;
- АЦП (бит) 8, 12, 14, 15, 16;
- Сопротивление входа 1 МОм;
- Логические каналы 16;
- Переключаемое разрешение АЦП (8, 12, 14, 15, 16 бит);
- Сегментированная память до 10.000 осциллограмм;
- Цифровая регистрация на ПК (streaming mode);
- Анализатор спектра;
- Функциональный и генератор произвольных форм;
- Декодирование сигналов (18 встроенных протоколов);
- Логический анализатор;
- Интерфейс;
- Масса 0,5 кг.
-
-
Технические характеристики осциллографа АКИП-75442D MSO:
Параметр Значение АКИП-75242D
АКИП-75242D MSO
/
АКИП-75442D
АКИП-75442D MSOАКИП-75243D
АКИП-75243D MSO
/
АКИП-75443D
АКИП-75443D MSOАКИП-75244D
АКИП-75244D MSO
/
АКИП-75444D
АКИП-75444D MSOЧисло аналоговых каналов 2 / 4 2 / 4 2 / 4 Число цифровых каналов (только модели с префиксом MSO) 16* 16* 16* Полоса пропускания Разрешение 8…15 бит 0…60 МГц 0…100 МГц 0…200 МГц Разрешение 16 бит 0…60 МГц 0…60 МГц 0…60 МГц Максимальная частота дискретизации – АЦП 8 бит – 1 ГГц; 12 бит – 500 МГц; 14/15 бит – 125 МГц; 16 бит – 62,5 МГц Эквивалентная частота дискретизации 2,5 ГГц 5 ГГц 10 ГГц Максимальная память - АЦП* 8 бит: 128 МБ
≥ 12 бит: 64 МБ8 бит: 256 МБ
≥ 12 бит: 128 МБ8 бит: 512 МБ
≥ 12 бит: 256 МБГенератор функциональный Частота: 0,025 Гц … 20 МГц; уровень: ±2 В
Формы сигналов: синус, меандр, треугольник, постоянное напряжение (DC), пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS).
ГКЧГенератор СПФ Частота дискретизации: 200 МГц.
ЦАП: 14 бит.
Память: 32 кБ.Декодирование 1-Wire, ARINC 429, CAN & CAN-FD, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, MODBUS, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1 * - модели с префиксом MSO;
** - распределяется равномерно между активными каналами. -
Комплект поставки АКИП-75442D MSO
№ Наименование Количество 1 Осциллограф АКИП-75442D MSO 1 2 ПО на диске 1 3 Пробник 4 4 Кабель USB 3,0 1 5 Руководство по эксплуатации на CD-диске 1
