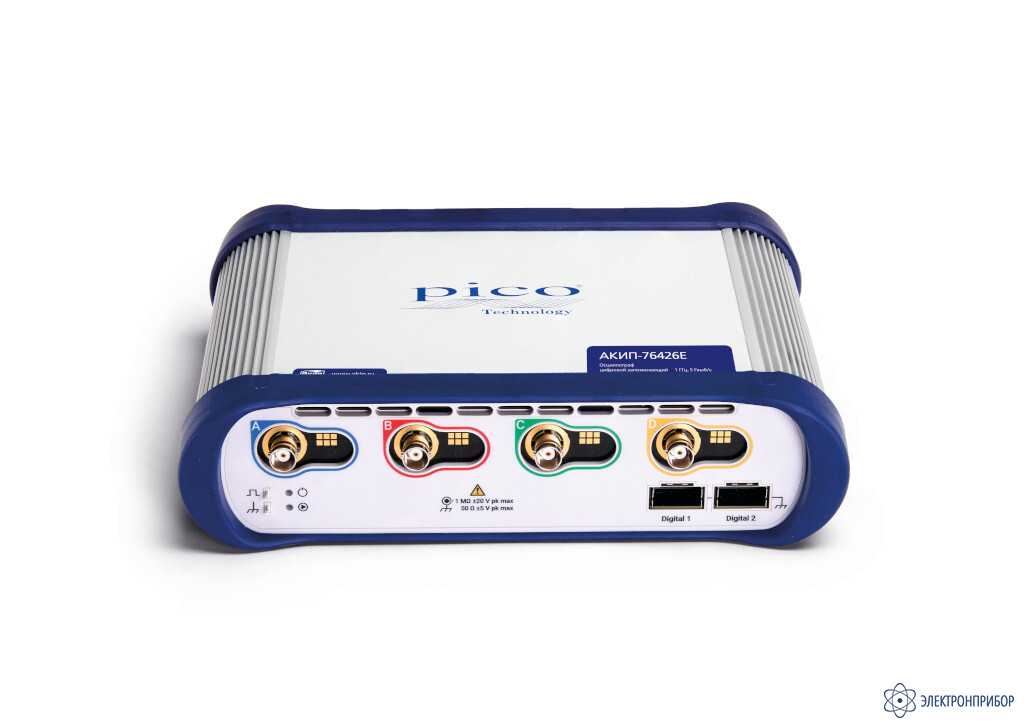

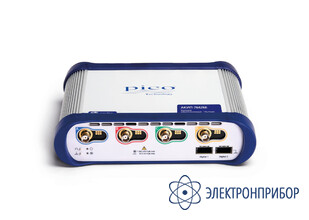

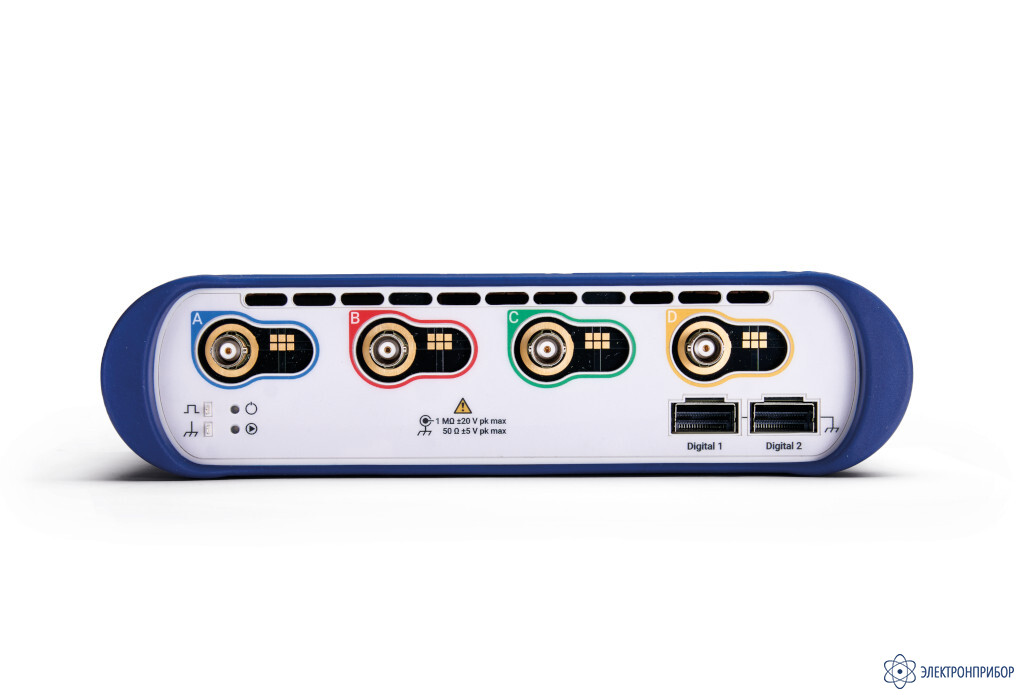

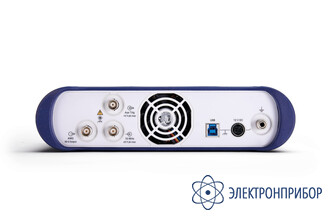

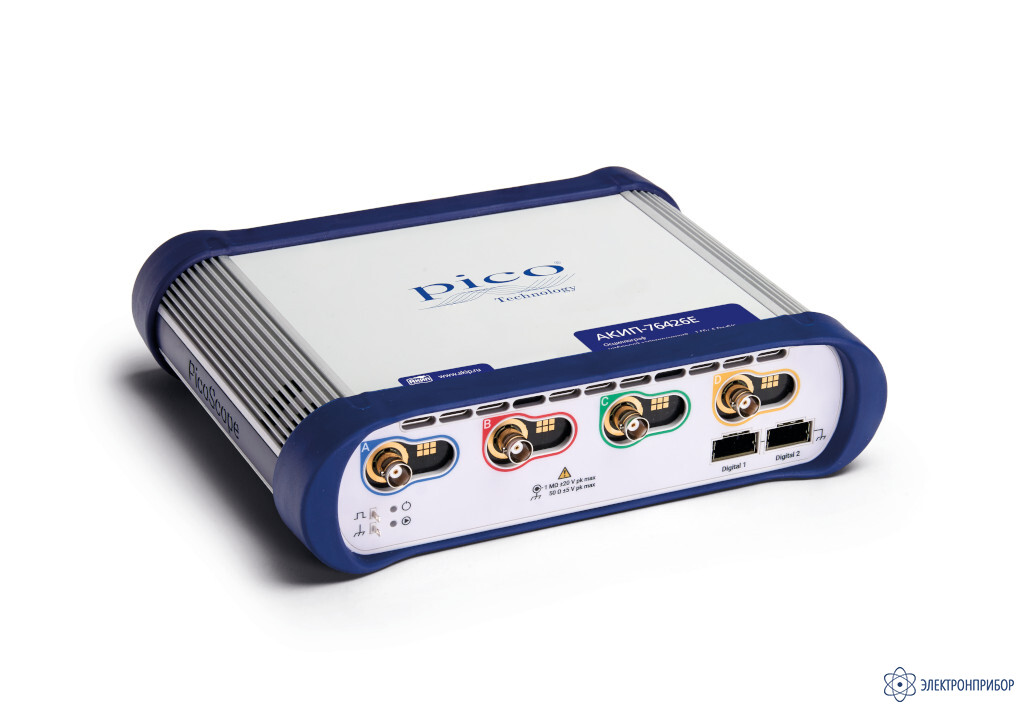

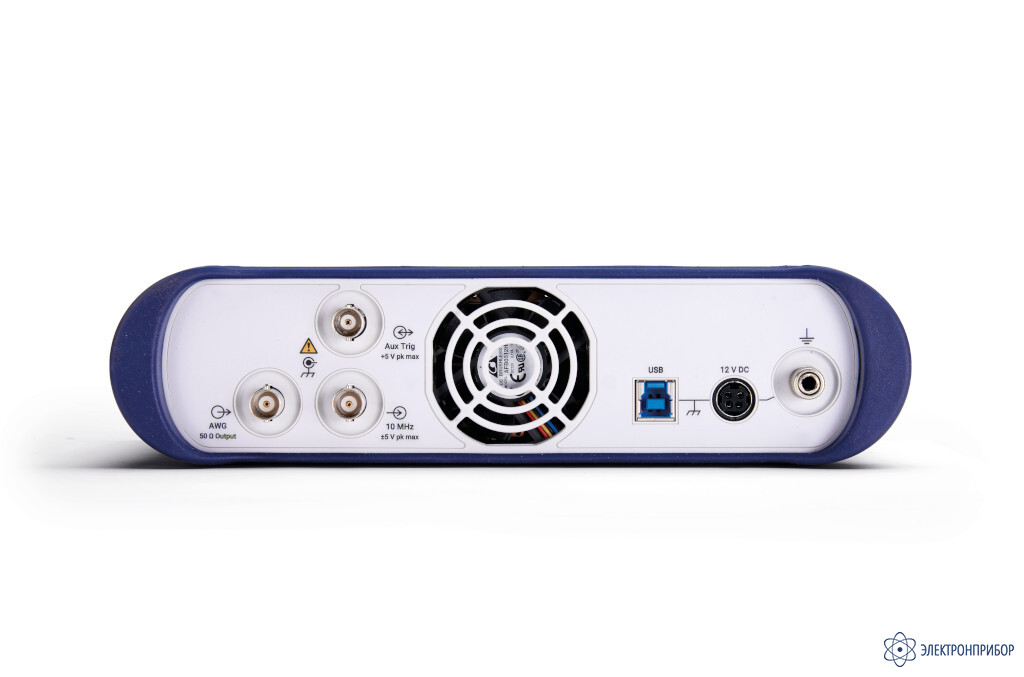

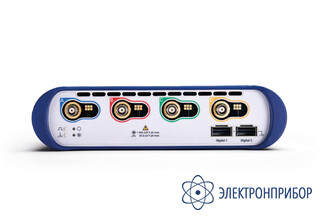

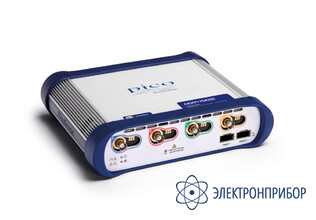

АКИП-76425E — осциллограф
Код товара: 60114-
-
Гарантия
1 год
-
Производитель
Особенности осциллографа АКИП-76425E:
- «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных (Serial), анализ смешанных сигналов /MSO (для цифровых каналов требуется опция TA369);
- Осциллограф: 4 канала, 2 слота логического пробника;
- Полоса пропускания: 750 МГц;
- Разрядность АЦП: 8 / 10 / 12 бит (FlexRes);
- Максимальная частота дискретизации: 5 ГГц;
- Максимальный объем памяти: 4 ГБ (2 ГБ в реж. «10/ 12 бит») Максимальный однократный захват: 2 ГБ – для PicoScope6/ 4 ГБ для PicoSDK;
- Сегментированная память: 10.000 осциллограмм (во внутренний буфер) / 2.000.000 для пакета PicoSDK, цифровая растяжка/ Zoom;
- Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц);
- Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK - максимальный объем до 312 МГц (определяется системными параметрами ПК);
- Функциональный генератор: до 50 МГц/ 5 Вп-п (синус, меандр, треугольник, пост. напряжение /DC, Sin X/x, колоколообразный/half-sine, sinc, ПСП/ PRBS - одновременно с осциллографом!);
- Формирование сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, частота дискретиз. 200 МГц, память 40К;
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 Мб;
- Автоизмерения: 15 параметров; курсорные измерения (AU; AT; 1/AT). дополнительные измерения (16 парам. - DeepMeasure™);
- Математика: 35 функций (4 оператора - вх.кан./ опорн.осцилл./ время/ число п);
- Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.;
- Допусковый контроль: тест по маске (форма пользователя, табличные данные, автогенерация по вх. сигналу, импорт данных/файл);
- Интерфейс USB 3.0, ПО под управлением ОС WIN Xp, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 бит.);
- Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами PicoSDK);
- Питание от сетевого адаптера 12В/ 7А;
- Масса 2,2 кг;
- Гарантия 5 лет.
-
-
Технические характеристики осциллографа АКИП-76425E:
Параметр АКИП-76426E АКИП-76425E АКИП-76406E АКИП-76405E Канал вертикального отклонения (Аналоговые каналы) Число входных каналов 4 Полоса пропускания (-3 дБ, 50 Ом) 1 ГГц 750 МГц 1 ГГц 750 МГц Полоса пропускания (-3 дБ, 1 МОм) 350 пс 475 пс 350 пс 475 пс Ограничение ПП 20 МГц, 200 МГц Коэффициент отклонения (К откл) Вход 50 Ом: 2 мВ/дел …. 1 В/дел
Вход 1 МОм: 2 мВ/дел … 4 В/делВходной импеданс 1 МОм (±0,5 %)/ 12 пФ (±1 пФ); 50 Ом (±3 %) Вид входа 1 МОм: открытый, закрытый (DC/ AC); 50 Ом: открытый (DC) Погрешность установки К откл ± 1 % ± 10,5 % Входное сопротивление 1 МОм/ 12 пФ; 50 Ом Максимальное входное напряжение 1 МОм: ±100 В (DC+ACпик) до 10 кГц; 50 Ом: 5,5 Вскз Тип входных коннекторов BNC (обновленный тип с контактной площадкой) Канал вертикального отклонения (Цифровые каналы с опцией ТА369) Число каналов 16 (2 порта по 8 каналов каждый) Входной разъем Контакты: 0,64-0,89 мм «штырь»/ 0,64 мм «Pin» - шаг 2,54 мм Максимальная входящая частота 500 МГц Минимальный временной интервал 1 нс Входной импеданс 101 кОм (± 1%) / 3,5 ± 0,5 пФ Пороговый уровень TTL, CMOS, ECL, PECL, пользовательский (-5…+5 В) Погрешность установки порога ± 100 мВ + 3% Диапазон входящего напряжения ± 8 В (с шагом 5 мВ) Максимальное входное напряжение ± 40 В до 10 МГц (линейно), ± 5 В до 500 МГц Канал горизонтального отклонения Коэффициент развертки (К разв) 1 нс…5000 с/дел Погрешность установки К разв ± 2 ppm (± 0,0002 %) Режимы работы Основной, ZOOM окно, X-Y Выборка АЦП Одновременно по всем активным каналам (аналоговым и цифровым) Синхронизация Источники синхросигнала Любой из 8-и каналов (A/B/C/D, E/F/G/H), вх. внеш. синхр (AUX I/O), цифровые входы (опция лог. пробника TA369) Условия запуска развертки (Аналоговые каналы) Фронт, окно, по длительности имп, по длительности в окне (гистерезис), отложенная, отложенная в окне, по интервалу, рант, логические условия. Доступно сочетание до 4-х условий (по аналоговому / цифровому каналу) Условия запуска развертки (цифровые каналы - с опцией MSO) Фронт, по длительности имп, отложенная, по интервалу, логические, паттерн, смешанный сигнал (mixed) - при наличии пробника TA369. Режим запуска Однократный, ждущий, автоколебательный, ускоренный /Rapid (сегментная развертка), без синхронизации Уровень запуска В полном диапазоне входного напряжения Межсегментное время (rapid) < 700 нс, до 300 нс в 1 кан. режиме (дискретизация 5 ГГц) Максимальная скорость захвата осциллограмм (обновления) 10.000 осц./ 3 мс для PicoScope6 / 2.000.000 осц./ 0,6 мс для пакета PicoSDK Вход внешнего ОГ (EXT REF IN) Частота 10 МГц Входная амплитуда 0,2 …3,3 В п-п Входящий импеданс Hi-Z (вх AC), > 1 кОм при f 10 МГц Тип коннектора BNC (на задней панели) Максимальное входное напряжение ± 5 Впик (защита от перегрузки) Аналого-Цифровое преобразование Разрешение по вертикали (в режиме реального времени) 8 / 10 / 12 бит (FlexRes) 8 бит Увеличение разрешения до 4 бит (в режиме ERES - программно) Максимальная частота дискретизации * (однократный сигнал) - режим «8 бит» 5 ГГц/канал – не более 2-х аналоговых каналов и/или MSO
2,5 ГГц/канал – аналоговые каналы и/или MSOМаксимальная частота дискретизации * (однократный сигнал) - режим «10 бит» до 5 ГГц (1 канальный режим / 1 MSO - при объединении ABCD и EFGH);
2,5 ГГц (2-х канальный / 2 MSO – не доступно при объединении AВ, CD, EF, GH)
1,25 ГГц (4-х кананльный / 2 MSO) 625 МГц (8-и канальном режиме / 2 MSO)
312,5 МГц – в других комбинациях каналоdНе поддерживается Максимальная частота дискретизации * (однократный сигнал) - режим «12 бит» 1,25 ГГц (при объединении ABCD и / или EFGH и активации 1 порта MSO) Не поддерживается Максимальная частота дискретизации (USB stream – софт PicoScope6) ~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК) ~312 МГц по USB3.0 ~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК)~312 МГц по USB3.0 («8 бит») / ~156 МГц по USB3.0 («10/ 12 бит») Длина памяти при сборе данных (делится между активными каналами) 4 ГБ (2 ГБ в реж. «10/ 12 бит») Максимальный однократный захват: 2 ГБ – для PicoScope6/ 4 ГБ для PicoSDK 2 ГБ Длина памяти непрерывной оцифровки (режиме USB stream) 100 МБ для PicoScope6. Использование буферизации для PicoSDK (в случае переполнения памяти устройства), при этом нет ограничений на общую продолжительность захвата Буфер памяти (число сегментов) 10.000 для PicoScope6; 2.000.000 для пакета PicoSDK Интерполяция Линейная, Sin (X)/ х Режимы отображения данных Выборка, послесвечение (цвет/ яркость), цифровой самописец (Roll) Курсивные измерения Функции ΔU; ΔT; 1/ΔT Автоматическое измерение (Осциллограф) По вертикали Пик-пик, амплитуда, ср.квадратическое (RMS), TRMS, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее DC, выбросы на вершине и в паузе По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка Автоматическое измерение (Анализатор спектра) Параметры Пик-частота, Пик-амплитуда, усред. амплитуда, полная мощность, THD%, THDdB, THD+N, SFDR, SINAD, SNR, IMD Статистика Максимальное, минимальное, среднее, СКО (Stand. Dev) Математика Функции −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty, highpass, lowpass, bandpass, bandstop Операторы Любой входящий канал (от A до H), опорная осциллографа(Ref), время (T), числоπ(пи), 1D0 …2D7 (цифровые каналы), константы Анализатор спектра Диапазон входных частот 0…300 МГц / 0…500 МГц Индикация спектрограммы Амплитуда, среднее значение, удержание пика Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса Глубина БПФ 128…1.048.576 точек (1 М) Функциональный генератор Формы выходных сигналов Синус, меандр, треугольник, пила (нараст/ спад), постоянное напряжение (DC), гауссовский, полусинус, sinc Диапазон частот 100 мкГц … 50 МГц (синус/ прямоуг.), 100 мкГц…1 МГц – другие формы Разрешение ЦАП 14 бит Режимы и функции ГКЧ (sweep), псевдослучайная последовательность (PRBS/ до 50 Мб/с) Выходной уровень 50 мВ …±5 В (без нагрузки / ХХ); ±2,5 В (на нагрузку 50 Ом) Погрешность установки ± 0,5% Генератор сигналов произвольной формы AWG Диапазон частот 0,03 Гц … 100 МГц (с фильтрацией до 50 МГц) Скорость выборки ЦАП < 1 выб/с …200 Мвыб/с Длина памяти СПФ 40 К точек Стандартные выхыходные сигналы Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS) Разрешение ЦАП 14 бит Выходной уровень 50 мВ … 2,5 В (на нагр. 50 Ом), погрешность уст. 0,5% Диапазон постоянного смещения ± 1 В Калибратор Частота и форма 1 кГц/ меандр (для калибровки пробников) Амплитуда 2 Впик-пик Выходной импеданс 600 Ом (защита выхода ± 5В (AC+DC)) Декодирование последовательных данных Скорость передачи данных 10 кб/с … 1 Мб/с Пороговый уровень Настраиваемый (авто или ручной) Формат данных (Протоколы) 1-Wire, ARINC 429, BroadR-Reach, CAN & CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1, Manchester, Modbus Допусковый контроль Горизонтальное разрешение 1000 … 10000 точек Статистика (Годен/ Не годен) В допуске, не в допуске, общее кол-во тестов (total) Общие данные Рабочие условия 0…+40°С; отн. влажность 85% (хранение -20..+60°С) Источник питания 12В ±5%, максимально потребляемый ток 7 А (сетевой адаптер PS016 AC/DC ~220В) Интерфейс связи с ПК USB 3.0 (совместимый с USB 2.0/1.1), коннектор B типа Габаритные размеры 245 × 192 ×61 мм Масса 2,2 кг (только осциллограф) * - в зависимости от числа активированных аналоговых каналов.
-
Комплект поставки АКИП-76425E
№ Наименование Количество 1 Осциллограф АКИП-76425E 1 2 Пробник P2056 500 МГц/ х10 4 3 Кабель USB 3.0 1 4 Адаптер питания 1 5 Футляр-кейс 1 6 ПО на CD-диске 1 7 Руководство по эксплуатации на CD-диске 1 -
