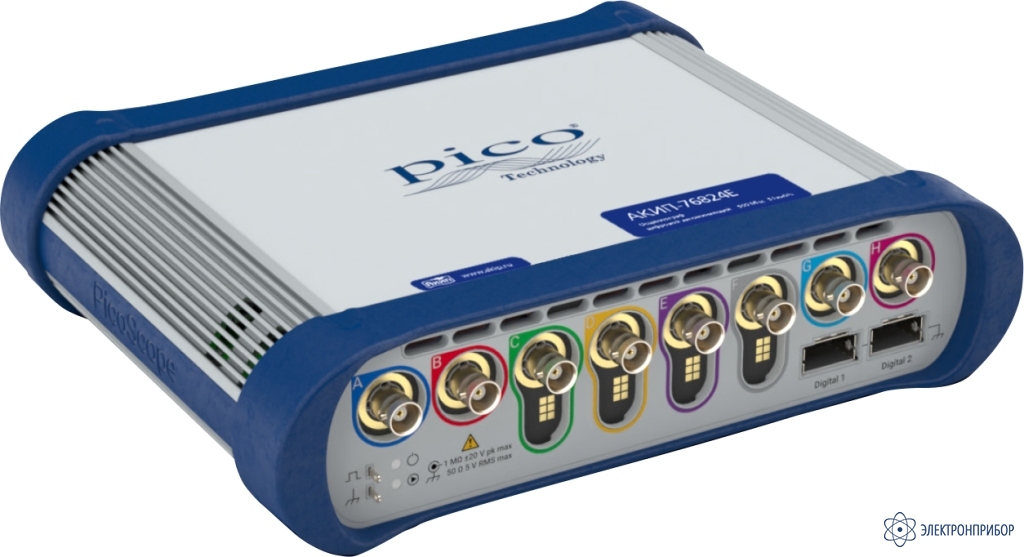

АКИП-76804E — осциллограф

Код товара: 56072

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности осциллографа АКИП-76804E:

    • «6 в 1»: осциллограф, анализатор спектра,  функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных (Serial), анализ смешанных сигналов /MSO (для цифр. каналов требуется опция TA369);
    • Осциллограф: 8 каналов  (A,B,C,D + E,F,G,H), 2 слота логического пробника;
    • Полоса пропускания: 500 МГц;
    • Разрядность АЦП: 8 бит (АКИП-76804E), 8/ 10/ 12 бит (АКИП-76824E), режим увеличения разрешения ERES;
    • Максимальная частота дискретизации: 5 ГГц (для однокр. сигнала в 2-х кан. режиме - при объед. входов ABCD и EFGH);
    • Максимальная объем памяти:  от 2 ГБ до 4 ГБ (в зависимости от модели и режима), доступен захват формы сигнала на интервале 200 мс;
    • Сегментированная память: 10.000 осциллограмм (во внутр. буфер)/ 2.000.000 для пакета PicoSDK, цифровая растяжка/ Zoom;
    • Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц);
    • Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK  - Максимальная объем до 312 МГц (определяется системными параметрами ПК);
    • Функциональный генератор: до 50 МГц/ 5 В п-п (синус, меандр, треугольник, пост. напряжение /DC, Sin X/x, колоколообразный/half-sine, sinc, ПСП/ PRBS - одновременно с осциллографом!);
    • Формирование сигналов СПФ/ AWG : до 100 МГц, ЦАП 14 бит, частота дискретиз. 200 МГц, память 40К;
    • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!,  БПФ при длине памяти до 1 Мб;
    • Автоизмерения: 15 параметров; курсорные измерения (DU; DT; 1/DT). дополнительные измерения (16 парам. - DeepMeasure™);
    • Математика: 35 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
    • Декодирование  сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.;
    • Допусковый контроль: тест по маске (форма пользователя, табличные данные, автогенерация по вх. сигналу, импорт данных/файл);
    • Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista,  WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
    • Вход  внешней опорной частоты/ Ref Clk IN (активация ресурсами PicoSDK);
    • Питание от сетевого адаптера 12В/ 7А;
    • Масса 2,2 кг;
    • Гарантия 5 лет.

  • Технические характеристики осциллографа АКИП-76804E:

    Параметры АКИП-76804E АКИП-76824E
    Канал вертикального отклонения (Аналоговые каналы)
    Число входных каналов 8
    Полоса пропускания (-3 дБ) 0…500 МГц  (ограничение ПП 20 МГц)
    Коэффициент отклонения (К откл.) 1 МОм: 10, 20, 50, 100, 200, 500 мВ/дел, 1, 2, 5, 10, 20 В/дел
    50 Ом: 10 мВ/дел ….5 В/дел
    Вид входа 1 МОм: открытый, закрытый (DC/ AC);   50 Ом: открытый (DC)
    Погрешность установки Коткл. ± 1,5 % ± 0,5 %
    Время нарастания, не более < 850 пс
    Входное сопротивление 1 МОм/ 12 пФ;  50 Ом
    Максимальная входное напряжение 1 МОм: ±100 В (DC+ACпик) до 10 кГц;      50 Ом: 5,5 Вскз
    Тип входных коннекторов BNC (обновленный тип  с контактной площадкой)
    Канал вертикального отклонения (Цифровые каналы с опцией TA369)
    Число каналов 16  (2 порта по 8 каналов каждый)
    Входной разъем Контакты: 0,64-0,89 мм «штырь»/ 0,64 мм «Pin» - шаг 2,54 мм
    Максимальная входная частота 500 МГц
    Минимальный временной интервал 1 нс
    Входной импеданс 101 кОм (± 1%) / 3,5 ± 0,5 пФ
    Пороговый уровень TTL, CMOS, ECL, PECL, пользовательский (-5…+5 В)
    Погрешность установки порога ± 100 мВ + 3%
    Диапазон входящего напряжения ± 8 В (с шагом 5 мВ)
    Максимальное входное напряжение ± 40 В до 10 МГц  (линейно), ± 5 В до 500 МГц
    Канал горизонтального отклонения
    Коэффициент развертки (К разв.) 1 нс…5000 с/дел
    Погрешность установки К разв. ± 2 ppm (± 0,0002 %)
    Режимы работы Основной, ZOOM окно, X-Y
    Выборка АЦП Одновременно по всем активным каналам (аналоговым и цифровым)
    Синхронизация
    Источники синхросигнала Любой из 8-и каналов (A/B/C/D, E/F/G/H), вх. внеш. синхр (AUX I/O),
    цифровые входы (опция логирования пробника TA369)
    Условия запуска развертки (Аналоговые каналы) Фронт,  окно, по длит. имп, по длит. в окне (гистерезис), отложенная, отложенная в окне, по интервалу, рант, логические условия. Доступно сочетание до 4-х условий (по аналог. / цифр.кан)
    Условия запуска развертки (Цифровые  каналы - с опцией MSO) Фронт,  по длит. имп,  отложенная,  по интервалу, логические, паттерн, смешанный сигнал (mixed) - при наличии пробника TA369.
    Режим запуска Однократный, ждущий, автоколебательный, ускоренный /Rapid (сегмент. развертка), без синхронизации
    Уровень запуска В полном диапазоне входного напряжения
    Межсегментное время  (rapid) <700 нс,  до 300 нс в 1 кан. режиме (дискретизация 5 ГГц)
    Максимальная скорость захвата осциллограмм (обновления) 10.000 осц./ 3 мс  для PicoScope6;
    2.000.000 осц./ 0,6 мс  для пакета PicoSDK
    Вход внешнего ОГ (EXT REF IN)
    Частота 10 МГц
    Входная амплитуда  0,2 …3,3 В п-п
    Входящий импеданс Hi-Z (вх AC), > 1 кОм при f 10 МГц
    Тип коннектора BNC (на задней панели)
    Максимальное входное напряжение ± 5 Впик (защита от перегрузки)
    Аналого-цифровое преобразование
    Разрешение по вертикали
    (в режиме реального времени)    		 8 бит 8 / 10 / 12 бит (FlexRes)
    Увеличение разрешения до 4 бит  (в режиме ERES - программно)
    Максимальная частота дискретизации * (однократный сигнал)  - реж. «8 бит» 5 ГГц  (в 2-х канальном/ 2 MSO - при объед. вх. ABCD и EFGH);
    2,5 ГГц (в 4-х канальном/ 2 MSO - при объед. вх. AВ или CD,  EF или GH);
    1,25 ГГц  (в 8-и канальном режиме/ 2 MSO);
    625 МГц  - в других комбинациях каналов (аналог. и цифр.)
    Максимальная частота дискретизации * (однократный сигнал)  - реж. «10 бит» Не поддерживается до 5 ГГц  (1 кан. реж/ 1 MSO - при объед. ABCD
    и EFGH);
    2,5 ГГц (2-х кан./ 2 MSO – не доступно при объед.  AВ, CD, EF, GH)
    1,25 ГГц  (4-х кан/ 2 MSO)
    625 МГц  (8-и кан. режиме /2 MSO)
    312,5 МГц – в других комбинациях каналов
    Максимальная частота дискретизации * (однократный сигнал)  - реж. «12 бит» Не поддерживается  1,25 ГГц  (при объед. ABCD и/или EFGH и активации 1 порта MSO)
    Максимальная частота дискретизации
    (USB stream – софт PicoScope6)    		 ~ 20 МГц по шине USB3.0
    Делится между активными каналами (определяется ПК)
    Максимальная частота дискретизации
    (USB stream – софт PicoSDK)    		 ~312 МГц по USB3.0 ~312 МГц по USB3.0 («8 бит»)
    ~156 МГц по USB3.0 («10/ 12 бит»)
    Делится между активными каналами (определяется ПК)
    Длина памяти при сборе данных
    (делится между активными каналами)    		 2 ГБ 4 ГБ (2 ГБ в реж. «10/ 12 бит»)
    Максимальная однократный захват:
    2 ГБ – для PicoScope6/  4 ГБ для PicoSDK
    Длина памяти непрерывной оцифровки (режим USB stream) 100 МБ для PicoScope6.
    Использование буферизации для PicoSDK (в случае переполнения памяти устройства), при этом нет ограничений на общую продолжительность захвата
    Буфер памяти (Число сегментов) 10.000 для PicoScope6;  2.000.000 для пакета PicoSDK
    Интерполяция Линейная, Sin (X)/ х
    Режимы отображения  данных Выборка, послесвечение (цвет/ яркость), цифровой самописец (Roll)
    Курс измерения
    Функции DU; DT; 1/DT
    Автоматическое измерение (Осциллограф)
    По вертикали Пик-пик, амплитуда, ср.квадратическое (RMS), TRMS, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее DC, выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
    Автоматическое измерение (Анализатор спектра)
    Параметры Пик-частота, Пик-амплитуда, усред. амплитуда, полная мощность, THD%, THDdB, THD+N, SFDR, SINAD, SNR, IMD
    Статистика Максимальное, минимальное, среднее, СКО (Stand. Dev)
    Функции −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty, highpass, lowpass, bandpass, bandstop
    Анализатор спектра
    Операторы Любой вх.  кан. (от A до H), опорная осциллогр.(Ref), время (T), число-π(пи), 1D0 …2D7 (цифр. каналы), константы
    Диапазон входных частот 0…500 МГц
    Индикация спектрограммы Амплитуда, среднее значение, удержание пика
    Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    Глубина БПФ 128…1.048.576 точек (1 М)
    Функциональный генератор
    Формы выходных сигналов Синус, меандр, треугольник, пила (нараст/ спад), постоянное напряжение (DC), гауссовский, полусинус, sinc
    Диапазон частот 100 мкГц … 50 МГц (синус/ прямоуг.), 100 мкГц…1 МГц – другие формы
    Разрешение ЦАП 14 бит
    Режимы и функции ГКЧ (sweep), псевдослучайная последовательность (PRBS/ до 50 Мб/с),
    Выходной уровень 50 мВ …±5 В (без нагр./ХХ);   ±2,5 В  (на нагр. 50 Ом)
    Погрешность установки ± 0,5%
    Генератор сигналов произвольной формы - AWG
    Диапазон частот 0,03 Гц … 100 МГц  (с фильтрацией до 50 МГц)
    Скорость  выборки ЦАП < 1 выб/с …200 Мвыб/с
    Длина памяти СПФ 40 К точек
    Стандартные вых. сигналы Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS)
    Разрешение ЦАП 14 бит
    Выходной уровень 50 мВ … 2,5 В (на нагр. 50 Ом), погрешность уст. 0,5%
    Диапазон постоянного смещения ± 1 В
    Калибратор
    Частота и форма 1 кГц/ меандр (для калибровки пробников)
    Амплитуда 2 Впик-пик,
    Выходной импеданс 600 Ом  (защита выхода ± 5В (AC+DC))
    Декодирование последовательных данных
    Скорость передачи данных 10 кб/с … 1 Мб/с
    Пороговый уровень Настраиваемый  (Авто или ручной)
    Формат данных (протоколы) 1-Wire, ARINC 429, BroadR-Reach, CAN & CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1, Manchester, Modbus
    Допусковой контроль
    Горизонтальное разрешение 1000 … 10000 точек
    Статистика  (Годен/ Не годен) В допуске, не в допуске, общее количество тестов (total)
    Общие данные
    Рабочие условия   0…+40°С; относительная влажность 85%  (хранение -20..+60°С)
    Источник питания 12В ±5%, Максимально потребляемый ток 7 А (сетевой адаптер PS016 AC/DC ~220В)
    Интерфейс связи с ПК USB 3.0 (совместимый с USB 2.0/1.1), коннектор B типа
    Габаритные размеры 245 × 192 ×61 мм
    Масса 2,2 кг (только осциллограф)

    * - в зависимости от числа активированных аналоговых каналов.

  • Комплект поставки АКИП-76804E

    № Наименование Количество
    1 Осциллограф АКИП-76804E 1
    2 Пробник P2056 500 МГц/ х10 4
    3 Кабель USB 3.0 1
    4 Адаптер питания 1
    5 Футляр-кейс 1
    6 ПО на CD-диске 1
    7 Руководство по эксплуатации на CD-диске 1
