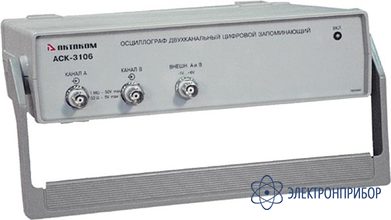

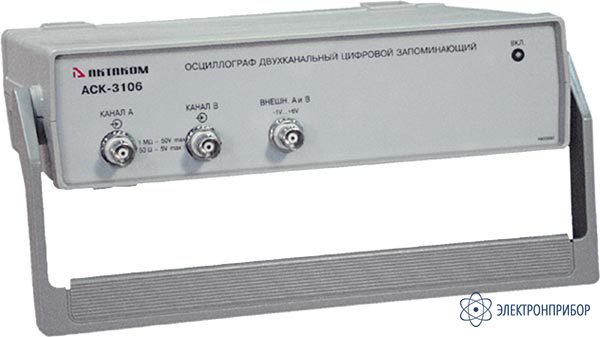

АСК-3106-L — осциллограф цифровой запоминающий - приставка к ПК

Код товара: 24440
  • 40253-08
    ИЗГОТАВЛИВАЕТСЯ ПОД ЗАКАЗ!

    • Гарантия

      14 месяцев

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      40253-08 до 07.12.2029

    • Производитель

      АКТАКОМ

    Описание цифрового запоминающего осциллографа АСК-3106-L:

    Цифровые запоминающие осциллографы АСК-31xx — приставки к компьютеру, предназначены для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным USB - портом и сетевой картой.

    Вируальные осциллографы АСК-31xx позволяют пользователю наблюдать форму сигнала, используя два (АСК-3106, АСК-3106-L, АСК-3116) или 4 (АСК-3107, АСК-3117) независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.

    Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).

    Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам осциллографа:

    • осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц);
    • стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц);
    • самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК).

    Программным обеспечением поддерживаются пробники 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения пробников от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».

    Для связи с компьютером в АСК-3105 используется Расширенный Параллельный порт (EPP). АСК-3106, АСК-3107, АСК-3116, АСК-3117 снабжены USB 1.1 портом, АСК-3106-L и АСК-3107-L вдобавок снабжены LAN интерфейсом.

    АСК-3116, АСК-3117 имеют гальваническую развязку по USB, а также имеют выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.

    Программное обеспечение (ПО) дает возможность полного управления прибором, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)

    Каждый канал ACK-31хx имеет собственный АЦП. Это означает, что ACK-31хx является «истинным двух/четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.

    Особенности цифрового запоминающего осциллографа АСК-3106L:

    • Дискретизация до 100 МГц в режиме реального времени;
    • 2 независимых канала с полосой до 100 МГц на канал;
    • Большая, определяемая пользователем длина записи — до 132 кБ на канал;
    • Произвольно настраиваемый режим предзаписи/послезаписи;
    • Высокая чувствительность (от 2 мВ/дел);
    • Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;
    • Интерфейс — USB 1.1;
    • Режим (безбумажного) самописца, аварийная сигнализация;
    • Кнопка автоматической настройки развертки/синхронизации;
    • Автоматические измерения, в т. ч. определение фазового сдвига;
    • Статистические измерения и построение гистограмм;
    • Спектроанализатор (БПФ);
    • Цифровое послесвечение;
    • Цифровая фильтрация;
    • Программная эмуляция входного сигнала;
    • Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением;
    • Сохранение данных и конфигурации прибора;
    • Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.

  • Технические характеристики цифрового запоминающего осциллографа АСК-3117:

    Параметр Значение
    Вертикальная развертка
    Число делений экрана 8
    Число пикселей на деление 32
    Диапазон отклонения 2 мВ/дел...10 В/дел с шагом 1-2-5
    Погрешность ±2,5%
    Частотный диапазон по уровню –3 дБ DC: 0 Гц...100 МГц
    AC: 1,2 Гц...100 МГц
    Время нарастания переходной характеристики Максимально 6,5 нс
    Разделение каналов Минимально -40 дБ во всем частотном диапазоне
    Входной импеданс 1 МОм +5% –3% или 50 Ом ±2 %
    Подстройка погрешности входного сопротивления

    Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
    Входная емкость 20 пФ ±1 пФ
    Максимальное входное напряжение ±100 В в любом диапазоне
    Синхронизация
    Источник синхронизации Канал А, канал В, внешний вход синхронизации
    Установка порога Канал А и канал В во всем отображаемом диапазоне.
    Внешний фиксированный +1,2 В
    Выбор фронта синхронизирующего сигнала Передний или задний фронт
    Минимальный период повторения синхронизирующего импульса 20 нс
    Минимальная длительность синхронизирующего импульса 10 нс
    Диапазон напряжений на входе внешней синхронизации -1...+6 В
    Подключение и подстройка синхронизации Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
    Горизонтальная развертка
    Доступные режимы Развертка после события синхронизации;
    Развертка до события синхронизации (режим предзаписи);
    Непрерывный сбор данных (режим самописца)
    Размер данных Обычный режим — 130000 точек. Отношение доли данных до и после события — любое;
    Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
    Время развертки Обычный режим — 10 нс/выборку...1 мс/выборку;
    Режим самописца — 10 мкс/выборку...1 час/выборку
    Погрешность развертки Не более 2%
    Встроенный генератор
    Выходной разъем BNC, совмещен с входом внешней синхронизации
    Выходной импеданс Около 150 Ом
    Выходной сигнал Прямоугольный, со скважностью 2
    Частота выходного сигнала 1 кГц
    Выходное напряжение Около 3,5 В от пика до пика
    Питание
    Встроенный блок питания 220 В
    Требования к компьютеру
    Порт USB 1.1;
    Установленная операционная система Windows XP/7/8/8.1/10;
    Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
    Для использования звуковых сообщений программы необходимы звуковая плата и колонки;
    Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб

  • Комплект поставки АСК-3106-L

    № Наименование Количество
    1 Осциллограф цифровой запоминающий АСК-3106L 1
    2 Кабель для соединения устройства с USB–портом 1
    3 Сетевой адаптер 6,5 V 1
    4 Руководство по эксплуатации 1
    5 Паспорт 1
    6 Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) 1
