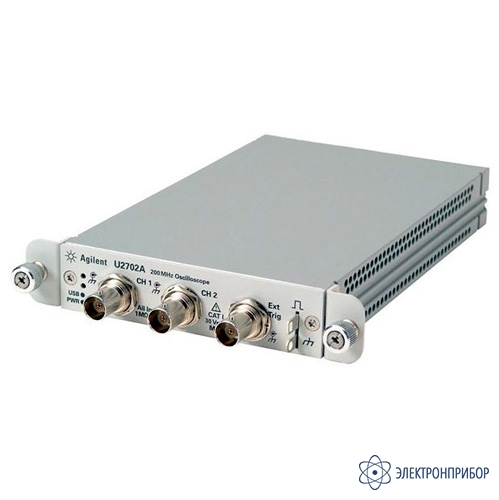

U2702A — модульный осциллограф с шиной USB, 200 МГц, 2 аналоговых канала
Код товара: 61576-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
80249-20 до 23.12.2025
-
Производитель
Описание модульного осциллографа с шиной USB U2702A:
Осциллографы с шиной USB U2701A и U2702A обладают свойствами, идеально подходящими для анализа схем по доступной цене. U2701A и U2702A представляют собой две модели с полосами пропускания 100 МГц и 200 МГц, соответственно. Они имеют уникальную конструкцию, которая обеспечивает возможность гибкой адаптации к потребностям пользователя за счёт того, что эти устройства могут использоваться двумя способами: либо в качестве автономных приборов, либо для расширения испытательной системы в шасси путём добавления модулей осциллографов и других модульных устройств с шиной USB, обеспечивая таким образом создание законченного технического решения для разработки систем. U2701A и U2702A предоставляют все необходимые средства отладки. Каждый из этих модульных осциллографов предлагает в стандартной конфигурации такие функции, как расширенный запуск, автоматические измерения, математические функции, включая БПФ, и многое другое.
Особенности модульного осциллографа с шиной USB U2702A:
- Полоса пропускания 200 МГц;
- 2 аналоговых канала;
- Более точный анализ характеристик электронных устройств благодаря глубине памяти до 32 М выборок и частоте дискретизации до 1 Гвыб./с;
- Упрощение измерительной системы благодаря функции Plug-and-Play;
- Высокая эффективность отладки благодаря развитой системе запуска, автоматическим измерениям, математическим функциям и другими функциями;
- Удобство конфигурирования измерений благодаря пакету программ Keysight Measurement Manager (KMM);
- Удобство документирования результатов при использовании интерфейса USB 2.0;
- Развитая система запуска, включающая запуск по перепаду, длительности импульса и ТВ сигналу;
- Совместимость со стандартами Hi-Speed USB 2.0, USBTMC 488.2;
- Четыре математических функции, включая БПФ;

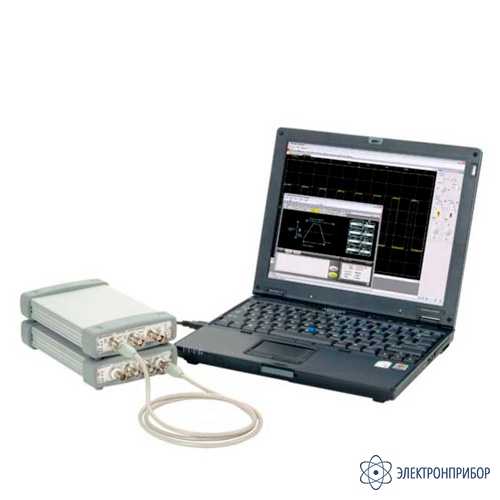

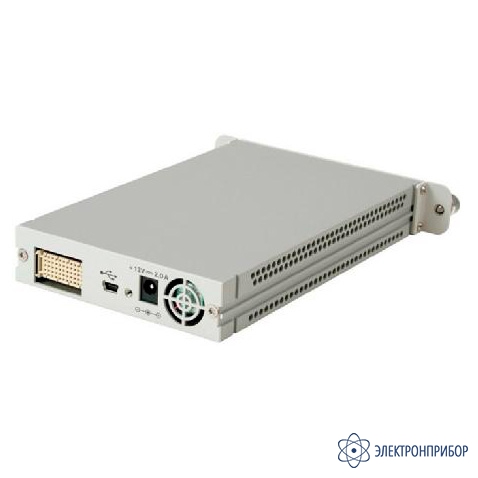

- Возможность использования в качестве автономных устройств или модулей;
- Cовместимость с широким набором сред разработки приложений (ADE).
-
-
Технические характеристики модульного осциллографа с шиной USB U2702A:
Параметр Значение U2701A U2702A Осциллографические каналы Полоса пропускания (на уровне -3 дБ) от 0 до 100 МГц от 0 до 200 МГц Запуск по осциллографическим каналам Чувствительность запуска < 10 мВ/дел: 1 дел или 5 мВ (большее из значений);
≥ 10 мВ/дел: 0,6 делСистема сбора данных Реальновременная частота дискретизации:
- 2 чередующихся канала
- по каждому каналу
1 Гвыб/с;
500 Мвыб/сСтандартная глубина памяти:
- 2 чередующихся канала
- по каждому каналу
Нормальный запуск 32 Мвыб, однократный запуск 64 Мвыб;
Нормальный запуск 16 Мвыб, однократный запуск 32 МвыбРазрешение по вертикали 8 бит Режим обнаружения пиков Есть Усреднение любое число от 1 до 999 Фильтр Интерполяция Sin[x])/x для коэффициентов развёртки от 1 нс/дел до 100 нс/дел Режимы развёртки Auto (автоматический), Normal (по условию запуска), Single (однократный) Система вертикального отклонения Осциллографические каналы одновременный сбор данных по каналам 1 и 2 При связи по переменному току от 3,5 Гц до 100 МГц от 3,5 Гц до 200 МГц Расчётное время нарастания (= 0,35/(полоса пропускания)) 3,5 нс 1,75 нс Реальновременная полоса пропускания 100 МГц 200 МГц Коэффициенты отклонения от 2 мВ/дел до 5 В/дел (1 MОм) Максимальное входное напряжение 30 В СКЗ, 42 В (пиковое значение), категория защиты CAT I Диапазон смещения ± 4 дел Динамический диапазон ± 4 дел Входной импеданс 1 МОм (≈16 пФ) Связь по входу по переменному току (AC), постоянному току (DС), заземление входа Ограничение полосы пропускания 25 МГц Горизонтальная развертка Коэффициенты развертки от 1 нс/дел до 50 с/дел Погрешность временной базы 20 х 10-6 Диапазон задержки до запуска: –100; после запуска: +100% Режимы развертки Main (основная), Roll (прокрутка), XY Положение точки отсчета времени Center (центр) Система запуска Источники канал 1 (Ch 1), канал 2 (Ch 2), внешний (Ext) Режимы Normal (по условию запуска), Single (однократный), Auto (автоматический) Время удерживания запуска 60 нс Режимы запуска по перепаду, длительности импульса, ТВ сигналу Автонастройка нажатием одной клавиши автоматически настраиваются все каналы Запуск по осциллографическим каналам Диапазон (внутреннний запуск) ± 4 деления от центра экрана Вид связи в тракте запуска AC (связь по переменному току, < 15 Гц),
LF Reject (подавление НЧ-помех, ≈ 35 кГц),
HF Reject (подавление ВЧ-помех, ≈ 35 кГц)Внешний (EXT) запуск Входной импеданс 1 МОм: ~ 16 пФ Макс. входное напряжение 30 В СКЗ, 42 В (пиковое значение), категория защиты CAT I Диапазон связь по постоянному току: уровень запуска ±1,25 В и ±2,5 В Длительность импульса запуска > 2,5 нс Чувствительность уровня запуска
- для установки диапазона ±1,25 В
- для установки диапазона ±2,5 В
от 0 до 100 МГц: 100 мВ; > 100 МГц: 200 мВ;
от 0 до 100 МГц: 250 мВ; > 100 МГц: 500 мВДисплей Интерполяция Sin[x])/x Виды отображения сигналов точки и вектора Послесвечение выключено, бесконечное Формат отображения XY, прокрутка Измерения и математические функции Автоматические измерения Результаты непрерывно обновляются. Курсоры отслеживают выбранное измерение Амплитудные параметры Размах, максимальное значение, минимальное значение, среднее значение, амплитуда, уровень вершины, уровень основания, СКЗ (AC), СКЗ (DC), выброс за фронтом, выброс до фронта, пик-фактор, СКЗ отклонение Временные параметры Частота, период, длительность положительного и отрицательного импульса, коэффициент заполнения для положительного и отрицательного импульса, длительность фронта и среза, задержка, фаза Частотные параметры Максимальный пик Курсоры:
- Режимы
- Тип
- Измерения
Ручной;
Время, напряжение и частота (БПФ);
DT, DV, частота, Peak Scan (БПФ), DPeakМатематические функции Сложение, вычитание, умножение, БПФ, деление Общие характеристики Интерфейс Hi-Speed USB 2.0, устройство класса USBTMC 488.2 Потребляемая мощность +12 В постоянного тока, 2 A Рабочая температура от 0 до +50 °C Относительная влажность от 20 до 85% (без кондесации влаги) Высота над уровнем 2000 м Степень загрязнения для использования внутри помещения, степень 2 Температура хранения от -20 до +70 °C Соединители BNC Габаритные размеры (Ш х Г х В) 117,00 х 180,00 х 41,00 мм (с амортизаторами)
105,00 х 175,00 х 25,00 мм (без амортизаторов)Масса 534 г (с амортизаторами), 482 г (без амортизаторов) -
Комплект поставки U2702A
№ Наименование Количество 1 Модульный осциллограф с шиной USB U2702A 1 2 Адаптер переменного/постоянного тока 12 В, 2 A 1 3 Кабель питания 1 4 Интерфейсный кабель USB с разъемами Standard A и Mini-B 1 5 Пассивный пробник N2863B (или N2842A), 10:1, 300 МГц, длина 1,2 м 1 6 Комплект для монтажа в шасси 1 7 Компакт-диск Keysight Automation-Ready (содержит набор библиотек ввода/вывода Keysight IO Libraries Suite) 1 8 Компакт-диск со справочной информацией и кратким руководством по вводу в эксплуатацию модульных приборов Keysight с шиной USB 1 9 Краткое руководство по работе с программой Keysight Measurement Manager (KMM) 1 10 Сертификат калибровки 1 -
