VDS3104 L, VDS-3104-L, VDS-3104 L
USB/LAN - осциллографы

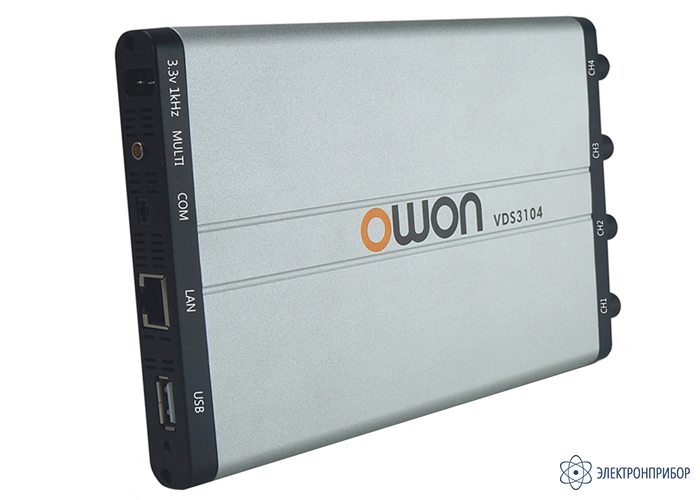

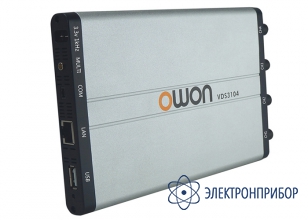

VDS3104L — осциллограф-приставка к ПК
Код товара: 50076-
4-6 дней
-
Гарантия
2 года
-
Производитель
-
Артикул
00545
Особенности осциллографа-приставки к ПК VDS3104L:
- Полоса пропускания осциллографа: 100 МГц;
- 4 канала, дополнительный канал внешней синхронизации;
- Частота выборки в реальном времени: 1 ГГц;
- Разрешение 8 бит;
- Глубина памяти 5М;
- Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел;
- Коэффициент развертки: 2 нс/дел ~ 100 с/дел;
- Типы развертки: авто, ждущий, однократный;
- Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов;
- Курсорные измерения (ΔU, Δt);
- Сравнение сигнала с предварительно заданной маской;
- Автоматические измерения 20 параметров, встроенный частотомер;
- Математические функции: сложение, вычитание, умножение, деление, инверсия, БПФ;
- Максимальное входное напряжение: 40 В (DC+AC, пик-пик);
- Одновременное отображение результатов БПФ или режима X-Y и сигнала;
- Автоматическая установка оптимального режима развертки и синхронизации;
- Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит));
- Интерфейсы: USB2.0, LAN.
-
-
Технические характеристики осциллографа-приставки к ПК VDS3104L:
Параметр Значение Максимальная частота 100 Мгц Количество каналов 4 Частота дискретизации 1 ГГц Чувствительность 5 мВ/дел - 5 В/дел Коэффициент развертки 5 нс/дел - 100 с/дел Максимальная глубина памяти 5М Интерфейсы USB2.0, LAN Габариты 190 х 120 х 18 мм Масса 300 г -
Комплект поставки VDS3104L
№ Наименование Количество 1 USB-осциллограф VDS3104L 1 2 Пробник осциллографический 2 3 Кабель USB 1 4 Программное обеспечение, CD-диск 1 5 Руководство по эксплуатации 1 -
Файлы для VDS3104L
