TC-20, TC 20, TC20, тс 20, тс20

Приборы для измерения параметров петли короткого замыкания и петли фаза-нуль

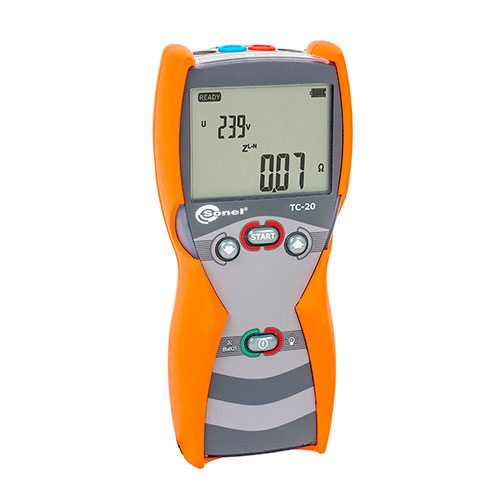

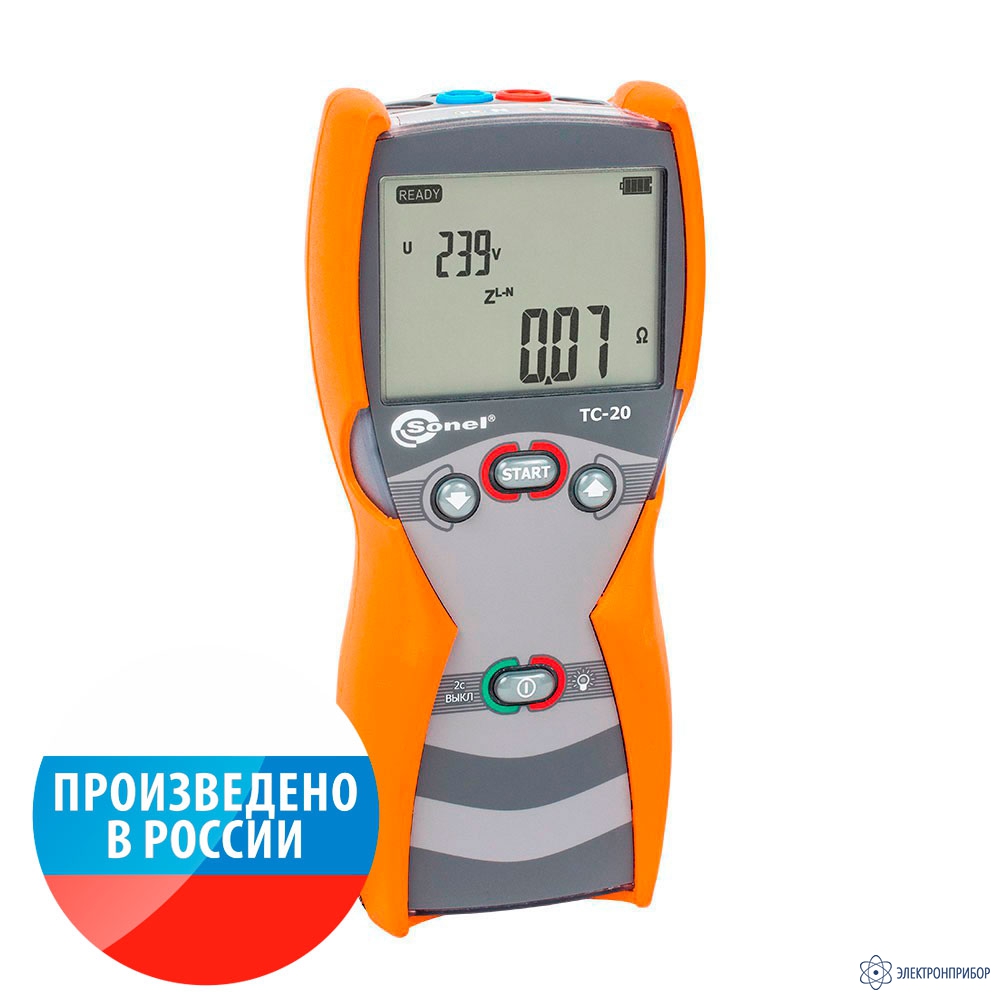

TC-20 — измеритель параметров петли короткого замыкания

Код товара: 46212
  • Акция
    68153-17

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      68153-17 до 26.07.2027

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUTС20

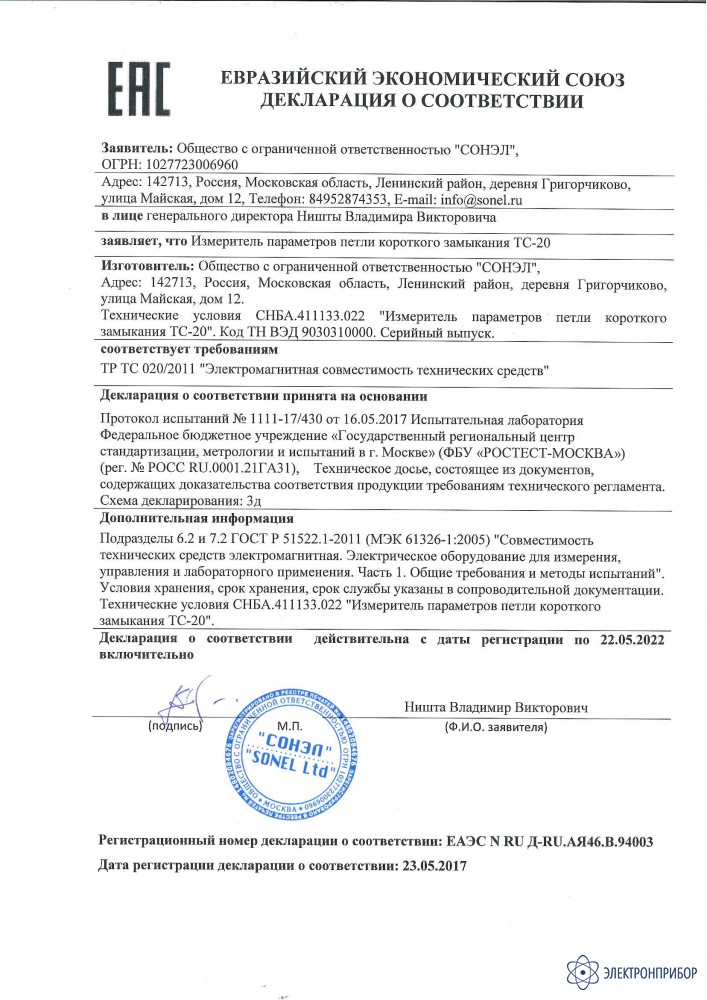

    Сертификаты

    Особенности измерителя параметров петли короткого замыкания TC-20:

    • Измерение действующего значения фазного и междуфазного напряжения переменного тока частотой 45 - 65 Гц;
    • Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
    • Измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
    • Расчёт ожидаемого тока короткого замыкания;
    • Оценку сопротивления заземляющих устройств.

    Для выполнения вышеуказанных задач измеритель имеет:

    • Возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
    • Функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
    • Функцию автоматического определения номинального фазного или междуфазного напряжения при вычислении ожидаемого тока короткого замыкания;
    • Функцию автоматического выбора диапазона измерения;
    • Возможность изменения длины измерительных проводов без необходимости калибровки прибора;
    • Функцию автоматической компенсации сопротивления измерительных проводов;
    • Сохранение последнего результата измерения;
    • Защиту от перегрева (индикатор высокой температуры);
    • Контроль заряда элементов питания в режиме реального времени;
    • Подсветку дисплея;
    • Автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).

    Назначение и область применения измерителя параметров петли короткого замыкания TC-20:

    Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

    Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

    Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.

    Прибор может быть эффективно использован:

    • Электросетевыми компаниями (при техническом обслуживании электроустановок);
    • Службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
    • Строительными и монтажными организациями, при производстве электромонтажных работ;
    • Организациями надзора и контроля в электрических сетях и электроустановках потребителей;
    • Электроизмерительными лабораториями.

    Результаты измерений помогут решить следующие вопросы:

    • Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
    • Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
    • Какой характер исследуемой цепи -- емкостной или индуктивный?
    • Есть ли ошибки электромонтажа?


    Как выполнить проверку защиты, обеспечивающей автоматическое отключение источника питания в системе TN? Как оценить надёжность работы выбранных защит?

    Прибор всегда измеряет сопротивление, а отображаемый ток короткого замыкания рассчитывается по формуле:
    где: Un – номинальное напряжение тестируемой электроустановки, ZS – измеренное полное сопротивление петли короткого замыкания. На основе выбранного в общих настройках номинального напряжения Un производится расчёт ожидаемого тока короткого замыкания.

    Разберём пример.

    Дано: система TN, номинальное напряжение электроустановки 220 В, в этажном электрощите для защиты розеточной группы установлен автоматический выключатель номинальным током 25 Ампер с время-токовой характеристикой «C».

    Задание: проверить правильность выбора аппарата защиты от сверхтоков.

    Решение:

    1. Изучаем нормативные документы. ГОСТ Р 50571.1.1-93 для системы TN предлагает нам провести измерение сопротивления петли "фаза - нуль" и проверить характеристику защитного устройства. ПУЭ (раздел 1.7.79) сообщает нам наибольшее допустимое время защитного автоматического отключения для системы TN -- для номинального напряжения 220 В оно не должно превысить 0,4 секунды.

    2. Изучаем время-токовую характеристику срабатывания нашего автоматического выключателя. Для выполнения требований вышеуказанных нормативных документов выбираем кратность 10 и рассчитываем требуемый для гарантированного срабатывания ток КЗ
    I=1,1×25×10=275 А

    3. Производим измерение прибором ТС-20 и получаем такие результаты: Un = 229 В, ZS = 1.04 Ом , IK = 211,5 А.
    4. Сравниваем полученное значение ожидаемого тока короткого замыкания с требуемым 275 А.


  • Технические характеристики измерителя параметров петли короткого замыкания TC-20:

    Измерение напряжения переменного тока
    Диапазон Разрешение Основная погрешность
    0...440 В 1 В ±(2% и.в. + 3 е.м.р.)
    Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
    Измерительный провод Диапазон измерения Zs
    1,2 м 0,24...200 Ом
    5 м 0,26...200 Ом
    10 м 0,28...200 Ом
    20 м 0,35...200 Ом
    Погрешность измерения ZS
    Диапазон Разрешение Основная погрешность
    0,00...19,99 Ом 0,01 Ом ±(2,5% и.в. + 5 е.м.р.)
    20,0...99,9 Ом 0,1 Ом ±(2,5% и.в. + 3 е.м.р.)
    100...200 Ом 1 Ом ±(3% и.в. + 3 е.м.р.)
    Параметр Значение
    Номинальные рабочие напряжения UnL-N/UnL-L 220/380 В, 230/400 В, 240/415 В
    Диапазон рабочего напряжения 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)
    Номинальная частота сети fn 50 Гц, 60 Гц
    Диапазон рабочих частот 45…65 Гц
    Максимальный ток измерения 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)
    Диапазон Разрешение Основная погрешность
    0,00..19,99 Ом 0,01 Ом ±(5% и.в. + 5 е.м.р.)
    Ток короткого замыкания петли IK
    Диапазон Разрешение Основная погрешность
    1,15…9,99 A 0,01 A Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS
    10,0...99,9 A 0,1 A
    100...999 A 1 A
    1,00...9,99 кA 0,01 кA
    10,0…40,0 кA 0,1 кA
    Дополнительные технические данные
    Класс изоляции двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557
    Категория безопасности монтажа измерителя CAT III 300 В
    Степень защиты корпуса измерителя в соответствии с EN 60529 IP67
    Изделие соответствует требованиям по электромагнитной совместимости стандартам ГОСТ Р 51522.1-2011
    Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза ТР ТС 020/2011
    Питание измерителя 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA
    Габаритные размеры измерителя (длина х ширина х глубина) 220×98×58 мм
    Масса прибора с комплектом батареек примерно 509 г
    Рабочая температура –20...+50 °C
    Температура хранения -20...+70 °C
    Температура при калибровке +23 ± 2 °C
    Влажность при калибровке 40...60%
    Влажность при эксплуатации 20...80%
    Высота над уровнем моря до 2000 м
    Время до автоматического выключения Auto-OFF на выбор 300, 600 или 900 секунд
    Количество измерений Zs на аккумуляторах >5000 (2 измерения в минуту)
    Дисплей сегментный ЖКИ

  • Комплект поставки TC-20

    № Наименование Описание Фото Количество Индекс
    1 TC-20 Измеритель параметров петли короткого замыкания. 1 WMRUTC20
    2 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». 1 WAKRORE20K02

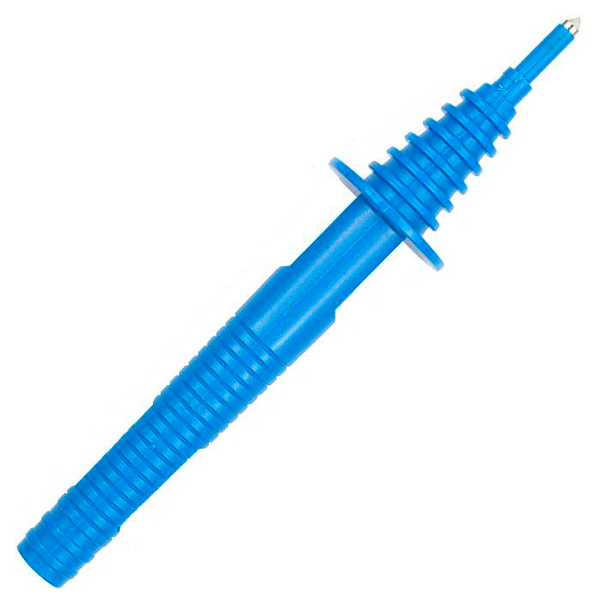

    3 Зонд острый с разъёмом «банан» голубой Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. 1 WASONBUOGB1

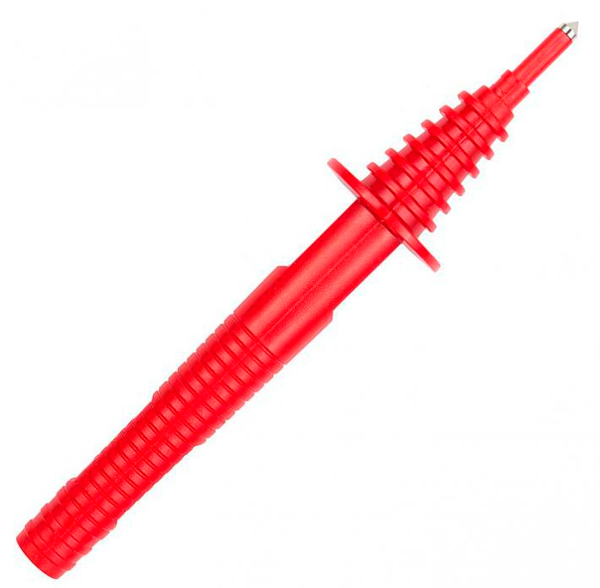

    4 Зонд острый с разъёмом «банан» красный Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. 1 WASONREOGB1

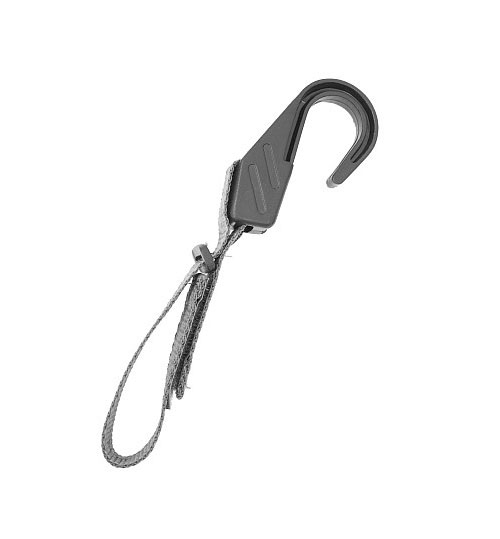

    5 Крепеж «Свободные руки» Данный крепеж предназначен для подвешивания измерителя. 1 WAPOZUCH1

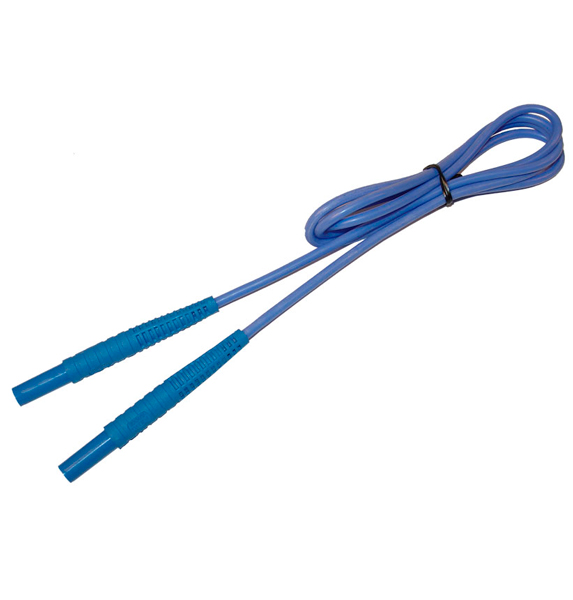

    6 Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BUBB

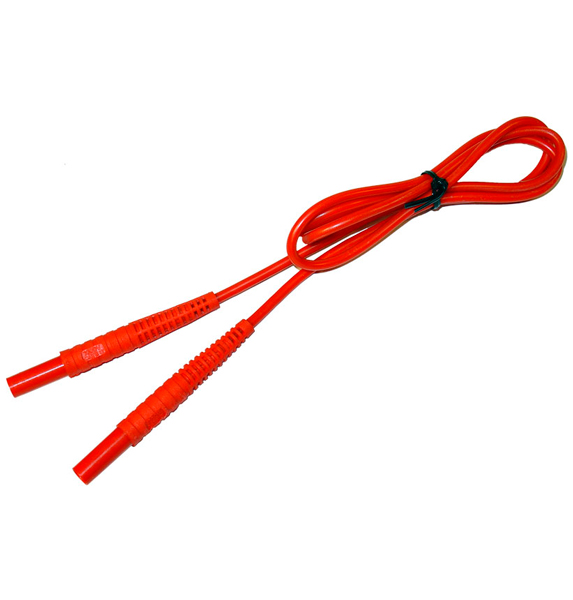

    7 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB
    8 Ремень для переноски прибора M1 Предназначен для переноски прибора. Возможно повесить на шею. 1 WAPOZSZE4

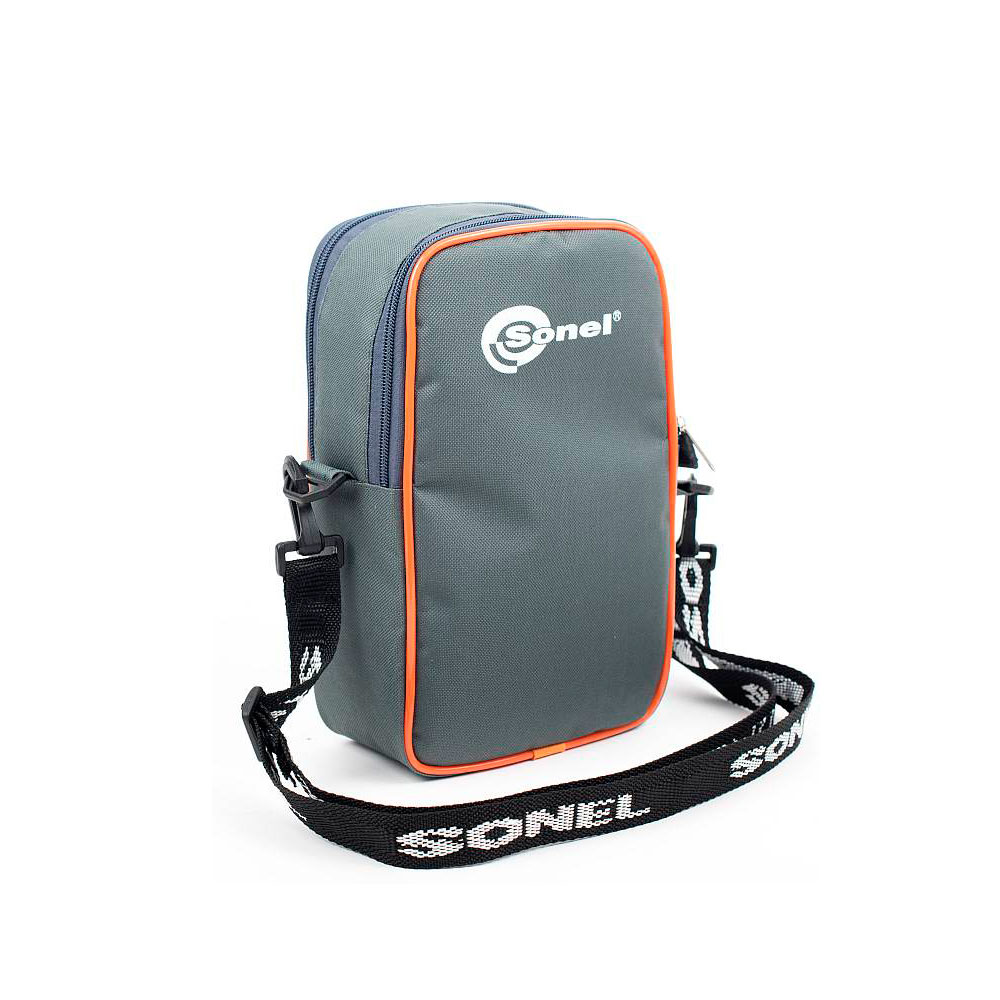

    9 Футляр M10 Футляр M10 1 WAFUTM10M
