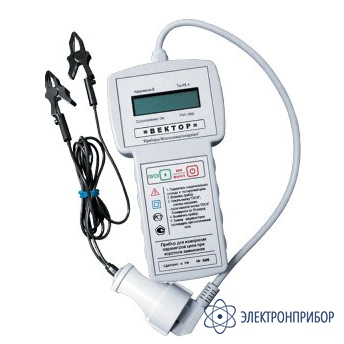

ВЕКТОР — прибор для измерения параметров однофазной цепи в режиме короткого замыкания

Код товара: 20222
  • 24754-08

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      24754-08 до 15.06.2028

    Назначение прибора ВЕКТОР:

    Прибор предназначен для испытаний электропроводки зданий, при выборе номиналов устанавливаемых автоматических выключателей, а также при ремонтных, профилактических и других работах в электроустановках, находящихся под напряжением.

    Прибор "Вектор" обеспечивает:

    • измерение действующего значения напряжения электрической сети;
    • измерение модуля комплексного сопротивления петли фаза-ноль при тестирующем токе 22А;
    • измерение угла сдвига между током и напряжением при тестирующем токе 22А;
    • автоматическое вычисление реального значения тока короткого замыкания в тестируемой цепи;
    • индикацию измеренных значений до проведения очередных измерений;
    • индикацию разряда аккумуляторных батарей;
    • блокировку прибора в течение10 сек. после измерения;
    • блокировку прибора при критическом нагреве измерительного резистора с индикацией надписи "ПЕРЕГРЕВ";
    • автоматическое отключение прибора через 5 минут при отсутствии измерений.

    Сертификат от утверждении типа средств измерений Госстандарта России RU.C.34.004.А №14719
    Зарегистрирован в Государственном реестре средств измерений под №24754-03

  • Технические характеристики прибора ВЕКТОР:

    Параметр Значение
    Диапазон измерения напряжения сети (переменное, частотой 50 Гц), В 120 - 250
    Погрешность измерения напряжения, % 2
    Диапазон измерения угла сдвига между током и напряжением, град. 0 - 90
    Погрешность измерения угла сдвига фаз, град ±2
    Диапазон измерения модуля комплексного сопротивления, Ом 0,07 - 5
    Погрешность измерения модуля комплексного сопротивления, % 5
    Вычисляемое значение тока короткого замыкания, А 44 - 3100
    (при напряжении сети 220В)
    Погрешность значения тока КЗ, % 5
    Тестирующий ток, А 22
    Длительность тестирующего импульса тока, мсек 40
    два периода тока, частотой 50 Гц, в тестируемой цепи
    Питание, В 2
    Потребляемый ток, мА, не более
    • в дежурном режиме
    • во время измерения
    80
    100
    Время работы без подзарядки аккумуляторных батарей, час. 10
    Габаритные размеры, мм 250х110х50
    Вес прибора с комплектом аккумуляторов, кг 0,5
    Длина измерительных проводов, м 1

    Условия эксплуатации прибора ВЕКТОР:

    • Прибор "Вектор" пригоден к эксплуатации при температуре окружающего воздуха от -10°С до +40°С и относительной влажности до 90%.
    • После транспортировки в зимних условиях перед очередным включением необходимо дать прогреться изделию до комнатной температуры в течение 2-х часов для испарения конденсата.

  • Комплект поставки ВЕКТОР

    № Наименование Количество
    1 Прибор для измерения параметров однофазной цепи в режиме короткого замыкания Вектор 1
    2 Аккумулятор GP 1000AA-KC (в приборе) 2
    3 Чехол для хранения и переноски 1
    4 Руководство по эксплуатации 1
    5 Паспорт 1
