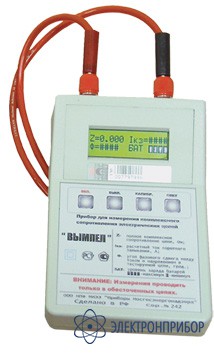

Вымпел — измеритель комплексных сопротивлений электрических цепей на частоте 50 Гц

Код товара: 20162
  • 23070-05

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      23070-05 до 06.04.2020

      Можно поверить!
      Тип поверки: первичная

    Назначение прибора Вымпел:

    Прибор для измерения комплексного сопротивления участка цепи "Вымпел" предназначен для измерений на частоте 50 Гц малых комплексных сопротивлений (0,03-10,00 Ом) электропроводки зданий, сопротивления петли “фаза-ноль” в обесточенных электроустановках, проверки наличия цепи между заземлителями и заземленными элементами, проверки наличия цепи между заземленными электроустановками и элементами заземления электроустановок, а также для определения токов короткого замыкания (КЗ) методом вычисления на основании измеренного полного сопротивления петли “фаза-ноль”.

    Измеритель имеет в своем составе генератор синусоидального переменного тока частотой 50 Гц, что позволяет измерять активную и реактивную составляющую сопротивления участка цепи. Результаты измерения выводятся на жидкокристаллический индикатор в виде модуля полного комплексного сопротивления на частоте 50 Гц и угла сдвига фаз между током и напряжением. На индикатор также выводится расчетное значение однофазного тока короткого замыкания, приведенного к номинальному напряжению 220 В.

    "Вымпел" снабжен микроконтроллером, который управляет работой прибора и позволяет реализовать ряд дополнительных функций:

    • электронная калибровка и установка "0";
    • индикация ожидаемого тока короткого замыкания при напряжении 220 В;
    • защита и индикация при случайном подключении к сети под напряжением 220 В;
    • индикация обрыва цепи;
    • индикация состояния батарей;
    • управление электропитанием (экономичный режим при отсутствии измерений);
    • таймер автоматического отключения;
    • подача звукового сигнала при разряде батарей, обрыве цепи, наличии в цепи 220 В.

    Устройство имеет сертификат соответствия ГОСТ Р № РОСС RU.ME65.B00442.

    Область применения прибора Вымпел:

    Электротехническая промышленность, промышленное и гражданское строительство (контроль электропроводки зданий и состояния заземления различных электроустановок промышленного и бытового назначения).

  • Технические характеристики прибора Вымпел:

    Параметр Значение
    Диапазон измерений модуля комплексного сопротивления, Ом от 0,03 до 10,00
    Диапазон измерений аргумента комплексного сопротивления, град. от 0 до 90
    Диапазон расчетных токов короткого замыкания, А от 22 до 7333
    Основная погрешность при измерении модуля комплексного сопротивления, % ± (4,0 % от Zизм +1 ед.мл.разряда)
    Основная погрешность при измерении аргумента комплексного сопротивления (от 0 до 60 град.) ± (2,0 град от φизм +1 ед.мл.разряда)
    Основная погрешность при вычислении токов короткого замыкания, % ± (4,0 % от Iизм +1 ед.мл.разряда)
    Частота тестирующего напряжения, Гц 50
    Амплитуда тестирующего тока для сопротивлений 0,03...1 Ом, мА не менее 200
    Габаритные размеры измерителя без соединительных проводов, не более, мм 85 х 180 х 41
    Масса измерителя без комплекта соединительных проводов, не более, кг 3
    Длина соединительных проводов, не менее, м 1,0
    Питание от 6 элементов типа "АА", В от 6,8 до 7,2
    Потребляемая мощность в режиме измерения, не более Вт 3

    Условия эксплуатации прибора Вымпел:

    • температура окружающего воздуха от -5 °С до +35 °С;
    • относительная влажность воздуха до 80%.

  • Комплект поставки Вымпел

    № Наименование Количество
    1. Прибор «ВЫМПЕЛ» 1
    2. Комплект соединительных проводов 1
    3. Крокодилы малые 2
    4. Блок питания БПН12-0,5 1
    5. Паспорт и руководство по эксплуатации 1
    6. Сумка-чехол 1
