СС-36/H-670 — конденсатор связи на 36 кВ (670 пФ)

Код товара: 81844

Описание
Характеристики
Комплектация
Показать всё

- Производитель

  Димрус, Россия
Описание конденсатора связи на 36 кВ (670 пФ) СС-36/H-670:

Конденсаторы связи СС-36/H-670 (рабочее напряжение 36 кВ), предназначены для регистрации частичных разрядов в высоковольтных шинах КРУ с напряжением 6 ÷ 35 кВ, в обмотках статоров крупных электрических машин, электродвигателей и генераторов, а также для других типов высоковольтного оборудования.

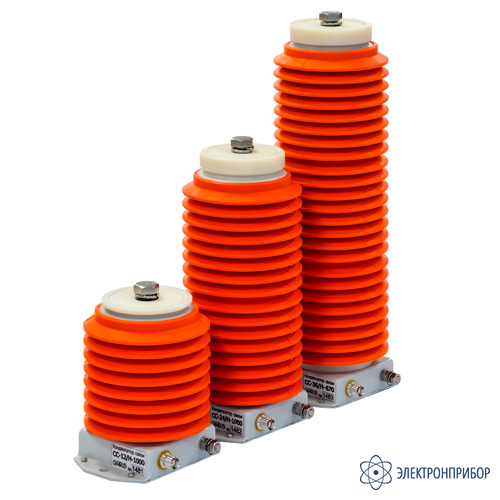

Отличительным параметром конденсаторов связи CC-XX/H (CC-12/H-1000, CC-24/H-1000, CC-36/H-670) является повышенная внутренняя емкость, значительно превышающая емкость конденсаторов связи
CC-XX/M: СС-10/М, СС-20/М.

Это является достоинством для конденсаторов связи, так как благодаря этому значительно повышается реальная чувствительность систем регистрации и анализа частичных разрядов в изоляции высоковольтного оборудования.

Вторым достоинством использования конденсаторов связи повышенной емкости является то, что при проведении регистрации импульсов частичных разрядов существенно снижается вредное влияние высокочастотных помех, которые наводятся на сигнальные кабели и входные цепи измерительных приборов.

Общие рекомендации для выбора измерительных конденсаторов связи
- Конденсаторы связи марки CC-XX/M (СС-10/М, СС-20/М) имеют «стандартную» емкость 80 пф. Они изготавливаются с использованием высококачественного слюдяного диэлектрика и применяются, в основном, для регистрации частичных разрядов в изоляции статоров высоковольтных электрических машин различного типа.
- Конденсаторы связи марки CC-XX/H (CC-12/H-1000, CC-24/H-1000, CC-36/H-670) благодаря повышенной емкости, имеют более высокую чувствительность к регистрируемым частичным разрядам. Конденсаторы связи этой марки испытываются повышенным напряжением нормированного уровня и имеют универсальное применение.

Технические характеристики конденсатора связи на 36 кВ (670 пФ) СС-36/H-670:

Модель	Uр, кВ	C, пФ	Размеры, HхD, мм	Путь утечки, мм	Испытательное напряжение AC, кВ, 1 минута
CC-12/H-1000	12	1000	150х105	180	42
CC-24/H-1000	24	1000	260х105	360	65
CC-36/H-670	36	670	370х105	540	95
