AE-150 — портативная система обнаружения и локализации частичных разрядов в трансформаторах

Код товара: 50670
  • Портативная система обнаружения и локализации частичных разрядов в трансформаторах AE-150 Портативная система обнаружения и локализации частичных разрядов в трансформаторах AE-150 Портативная система обнаружения и локализации частичных разрядов в трансформаторах AE-150

    Назначение портативной системы обнаружения и локализации частичных разрядов в трансформаторах AE-150:

    AE-150 предназначен для обнаружения и локализации активности частичного разряда, путем корреляции данных акустических и электрических датчиков. Он имеет множество режимов сбора данных, каждый из которых используется для обнаружения и определения активности частичного разряда в трансформаторе.

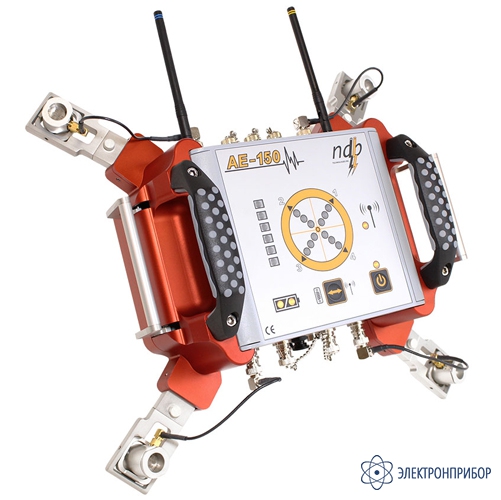

    Блок AE-150 монтируется на трансформаторном баке с использованием мощных магнитов, которые также содержат четыре акустических датчика. Полученные данные отправляются а программное обеспечение Mirador-Tx для ПК, где реализованы все передовые функции определения местоположения. Данное новейшее программное обеспечение позволяет легко интерпретировать данные и предоставлять отчеты.

    Разработанный совместно с Hydro-Quebec и IREQ, AE-150 обеспечивает высокий уровень акустической и электрической экспертизы в удобном для использования и качественном продукте.

    Преимущества портативной системы обнаружения и локализации частичных разрядов в трансформаторах AE-150:

    • Прост в установке и использовании;
    • Портативный, питается от батареи;
    • Беспроводная передача данных, защищен от атмосферного влияния;
    • Автоматическая настройка, 3D позиционирование;
    • Одновременная обработка акустических и электрических сигналов.

    Совместимость портативной системы обнаружения и локализации частичных разрядов в трансформаторах AE-150:

    Прибор АE-150 совместим как со стандартной, так и с гибкой УВЧ антенной, а также с высокочастотными токовыми клещами (HFCT) для случаев возврата тока через землю.

    Установка портативной системы обнаружения и локализации частичных разрядов в трансформаторах AE-150:

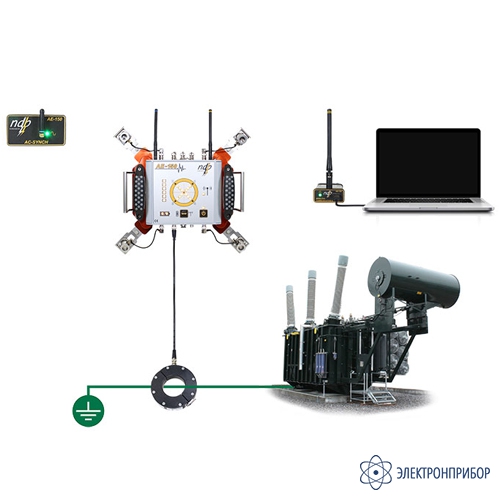

    Прибор АE-150 крепится на корпусе трансформатора при помощи мощных магнитов. Для определения точного места установки прибора АE-150 нужно провести замеры трансформатора, размеры заносятся в программу для ПК. Прибор соединяется по беспроводной сети с ПК. Все команды и анализ данных проводятся на ПК.

    При проведении теста все четыре звуковых и электрический датчики получают сигнал от источника частичного разряда. Алгоритмы программы ПК будут искать корреляцию между этими сигналами, основываясь на задержках поступающего сигнала, чтобы выявить направление.

    После проведения нескольких тестов на разных местах корпуса выстраиваемые программой направления начнут пересекаться. Это пересечение и будет обозначать область, в которой присутствует частичный разряд.

  • Технические характеристики портативной системы обнаружения и локализации частичных разрядов в трансформаторах AE-150:

    Параметр Значение
    Акустические характеристики
    Число каналов 4
    Диапазон 35 кГц - 300 кГц
    Частота взятия замеров 3 МГц
    Дополнительная фильтрация Фильтр высоких частот 6-го порядка на 100 кГц
    Разрешение по амплитуде 12 бит
    Динамический диапазон 120 дБ
    Диапазон ввода Максимальный размах напряжения 500 милливольт
    Управляющий сигнал (для встроенного предусиления) 0 В, 5 В (30 миллиампер) или 24 В (5 миллиампер)
    Чувствительность 6 микровольт
    Характеристики частичного разряда
    Число каналов 1
    Диапазон 5 - 300 МГц
    Частота взятия замеров 48 МГц
    Диапазон ввода 1 В, среднеквадратич.
    Чувствительность 100 микровольт, среднеквадратич.
    Динамический диапазон 80 дБ
    Питание
    Время работы от аккумулятора Минимум 8 часов
    Напряжение питания 12 – 15 В, 2.5 A
    Технические требования к состоянию окружающей среды
    Рабочая температура (зарядка) -20°C - 40°C (-4°F - 104°F)
    Рабочая температура (вне зарядки) -20°C - 55°C (-4°F - 133°F)
    Температура хранения -20°C - 55°C (-4°F - 133°F
    Класс IP-защиты В соответствии с IP66
    Общие технические характеристики
    Размеры (ШxВxГ) 40 x 37 x 14 см
    40 x 44 x 14 см, с антеннами
    Вес 5,4 кг

  • Комплект поставки AE-150

    № Наименование Количество
    1 Основной блок AE-150 с 4-мя акустическими датчиками 1
    2 Программное обеспечение 1
    3 Акустический гель 1
    4 USB кабель 1
    5 Шнур питания 1
    6 Кабель RS-232 1
    7 Коаксиальный кабель 1
    8 Последовательный кабель удлинитель RS-232 1
    9 Переходник RS-232/USB 1
    10 Частотный фильтр 25 мГц 1
    11 Зарядное устройство 1
    12 Измерительная рулетка 1

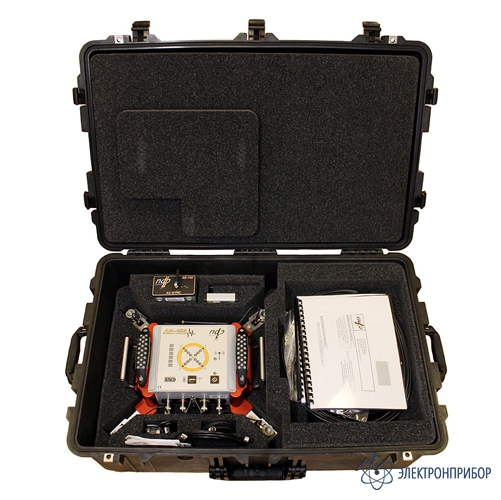

    13 Переносной чемодан 1
    14 Руководство по эксплуатации 1
    15 Сертификат первичной калибровки  1

    Дополнительная комплектация AE-150

    (Поставляется за отдельную плату)

    № Наименование
    1 HFCT датчик (20 мм либо 60 мм)
    2 Модуль фазовой синхронизации
    3 Набор магнитных держателей (4 шт)
    4 UHF антенна
    5 Модуль беспроводного доступа
