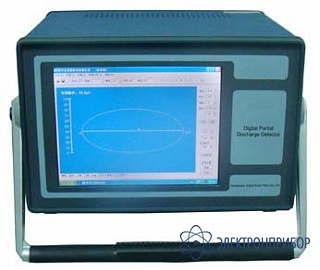

ИЧРц — измеритель частичных разрядов

Код товара: 72208
    • Гарантия

      1 год

    Описание измерителя частичных разрядов ИЧРц:

    Измеритель уровня частичных разрядов ИЧРц разработан на основе многолетнего опыта в области измерения частичных разрядов; используются современные технологии анализа и измерения частичных разрядов (ЧР). Является измерителем нового поколения, заменяющим измерители предыдущего поколения.

    Измеритель частичных разрядов ИЧРц с функцией помехоподавления имеет до 6 измерительных каналов. Выполняет сбор и хранение измеренных статистических данных по всем шести каналам и отображает их на экране. Гибкий и удобный процесс измерений; цифровые противопомеховые технологии позволяют выполнять точные измерения в среде с высоким уровнем помех. Дружественный интерфейс и высокоскоростная дискретизация совмещены с визуальным отображением форм сигнала, записи сигнала. Это позволяет легко определить свойства частичного разряда. Все данные измерений автоматически записываются и обрабатываются, также могут быть выведены в виде протокола испытаний. В системе используются компьютерные, аналоговые электронные технологии, технологии высокоскоростной обработки сигналов, усовершенствованная цифровая обработка сигналов, технологии графического отображения, автоматическое измерение и анализ уровня частичного разряда.

    В ИЧРц применяется операционная система Windows, в которой можно выбрать различные формы отображения сигнала: эллипс, прямолинейная, синусоидальная; методы двухмерного и трехмерного графического анализа, спектральные окна, характеристики трехмерного окна Q-V-F позволяют измерять, наблюдать и анализировать сигнал частичного разряда в соответствии с сигналом измеренного испытательного напряжения. Система может работать с цифровыми окнами, с любыми фазовыми окнами, в режиме одного, двух окон, имеется опция эллиптического вращения на 360º для исключения помех. Многоканальные измерения и цифровые технологии позволяют выделять сигнал ЧР при дифференциальной схеме измерений или балансирного моста. Современные методы спектрального анализа и обработки эффективно уменьшают фоновые помехи.

    В измерителе ИЧРц может быть увеличено количество входных каналов 6 испытательных объектов, где измеряется уровень ЧР; легко анализируется источник сигнала ЧР, легко произвести отбор группы, получить изменения, имеется спектральный анализ, двух-, трехмерное отображение гра­фиков. Можно распеча­тать и сохранять график по кадрам, со­хранять и анализировать длительные по времени графи­ки.

    Измеритель ИЧРц состоит из переносного ПК с защитой от помех, датчика, калибратора и программного обеспечения для калибровки и обработки сигнала. Имеется цифровое устройство управления параметрами; компактный, имеет легкий все, защиту от помех, простота в применении, стабильность параметров, высокая точность измерений. Измеритель ИЧРц предназначен для измерения и анализа сигнала частичного разряда в условиях производства, на промышленных и электросетевых предприятиях, а также для использования в «полевых» условиях.

    Преимущества измерителя частичных разрядов ИЧРц:

    Измеритель ИЧРц использует операцион­ную систему Windows и простую систему управления с "дружественным" интерфейсом, которая позволяет даже неопытному пользователю работать с измерителем ИЧРц при минимальном обучении. Имеются встроенные аналоговые функции: отображение бипо­лярного импульса в режиме реального времени, отоб­ражение масштабной сетки, аналоговое считывание данных, простая настройка, и т.д. Усовершенствованные функции: более высокая точность, автоматическая калибровка, анализ данных, запись результатов испытаний.

    Автоматические испытания

    Измеритель ИЧРц мо­жет автоматизировать весь процесс измерения ча­стичного разряда. Автоматическая калибровка облегча­ет процесс установки параметров. Измеритель ИЧРц работает с любым источником высокого напряжения. Если измеритель подсоединен к другой системе управления источника переменного тока, управление высоковольтным источником производится измерителем ИЧРц; в протоколах испытаний указаны все данные испытаний и измерений.

    Открытая архитектура

    Измеритель ИЧРц спроектирован с открытой архитектурой систем программного и аппаратного обеспечения, что предотвращает моральное старение системы. Измеритель уровня частичного разряда яв­ляется современным и доступным устройством. Технология Microsoft ActiveX позволяет сторонним разработчикам устанавливать новые параметры, программы обработки данных, анализировать установленные модули системы.

    Расширенные возможности анализа

    В измерителе ИЧРц установлены более универсальные и гибкие средства анализа, чем на других многоканальных цифровых измерителях сигнала частичного разряда. Определение сигнала частичного разряда зависит от фазы или времени. Управление стробированием сигналов (вертикальным и горизонтальным), уменьшает шумовые помехи. Дополнительные модули программного и аппаратного обеспечения позволяют определять место частичного разряда, выделять внешние помехи, подавлять шумовые помехи, отображать трехмерные графики, создавать цифровые графики частичного разряда.

    Обучение

    Измеритель ИЧРц схож в эксплуатации с аналоговым детектором. Если оператор может работать со стандартным аналоговым детектором, то он легко освоит работу на ИЧРц.

    Считывание данных

    С измерителем  данные могут считываться напрямую в компьютер и быть выведены в виде аналоговой гистограммы, или в виде импульсов. Все действия без изменения окон или функций.

    Расшифровка данных

    Измеритель ИЧРц формирует цветные графики биполярного импульса, которые легко считываются и расшифровываются. Калибровочные импульсы и нулевые отметки отображаются четко, импульсы легко просматриваются. Частота кадров дисплея равна 25 кадр/с.

    Простота в применении

    Измеритель ИЧРц позволяет автоматизировать процесс калибровки. Необходимо только ввести значения параметров и ИЧРц выполнит все остальное сам. Также возможно выполнение калибровки в ручном режиме (как в стандартных аналоговых детекторах).

    Универсальность

    Наличие окон делает работу с измерителем ИЧРц простой и удобной, а также облегчает доступ к другим частям программы. Быстрая загрузка дополнительных программ.

    Подавление помех

    Измеритель ИЧРц полностью управляет стробированием сигнала в окнах по горизонтали и вертикали.

    Область применения измерителя частичных разрядов ИЧРц:

    • Силовые кабели;
    • Распределительные и силовые трансформаторы;
    • Распределительные устройства высокого и среднего напряжения;
    • Выключатели;
    • КРУЭ;
    • Высоковольтные выводы;
    • Шунтирующие реакторы;
    • Трансформаторы тока и напряжения;
    • Конденсаторы для компенсации реактивной мощности;
    • Изоляторы;
    • Разрядники;
    • Высоковольтные лаборатории;
    • Высоковольтные элементы;
    • Электроизоляционные материалы.

    Формируются несколько стандартных протоколов испытаний. Данные могут быть использованы в любых других приложениях Windows, для формирования пользовательских отчетов.

  • Технические характеристики измерителя частичных разрядов ИЧРц:

    Параметр Значение
    Усилитель
    Коэффициент усиления 0-120 дБ
    Погрешность измерения аттенюатора 1%
    Входное сопротивление 1 мОм
    Уровень собственного шума < 15 мВ относительно входа при максимальном усилении
    Фильтры
    Верхних частот -10, 20, 30, 50, 80 кГц
    Нижних частот -100, 200, 300,400, 500 кГц
    Измерение уровня частичных разрядов
    Разрешение 12 бит
    Разрешение по фазе 0,2%
    Ошибка линеаризации < 1 %
    Количество каналов 2-6
    Измерение напряжения
    Погрешность масштабного коэффициента < 3%
    Линейность (10-100% от шкалы) < 1 %
    Разрешение 12 бит
    Способы измерения Пик, полупик, истинное среднеквадратичное значение
    Область синхронизации Локальная сеть, высоковольтный источник (автоматически)
    Условия эксплуатации
    Диапазон рабочих температур 0°C до + 40°C
    Температура хранения От -10 °C до + 75 °C
    Влажность (без конденсации) 95%
    Ethernet-порт Витая пара
  • Комплект поставки ИЧРц

    Наименование Количество
    1 Измеритель частичных разрядов ИЧРц 1
