KRON-35R до 100 кВ — автоматизированный стенд для испытания изоляции оборудования
Код товара: 29231-
-
Производитель
Назначение стенда KRON-35R до 100 кВ:
Испытательный стенд марки KRON-35R до 100 кВ предназначен для контроля состояния изоляции высоковольтного оборудования в стационарных условиях, на производственных и ремонтных предприятиях. Стенд может быть использован для контроля состояния изоляции генераторов, электродвигателей, кабелей, силовых и измерительных трансформаторов.
Стенд KRON-35R до 100 кВ позволяет выполнять следующие испытания изоляции высоковольтного оборудования:
- Испытание бумаго-масляной, полиэтиленовой и компаундной изоляции высоковольтного оборудования номинальным и повышенным напряжениями, с регулируемой частотой.
- Контролировать уровень, интенсивность и фазовое распределение частичных разрядов в изоляции контролируемого оборудования при номинальном и повышенном напряжении.
- При контроле кабельных линий возможно проведение локации места возникновения дефекта по времени прихода прямого и отраженного импульсов частичных разрядов.
- Определять значение тангенса угла потерь изоляции tgd при номинальном напряжении.
- Определять коэффициенты абсорбции и поляризации изоляции, проводить оценку остаточного ресурса изоляции.
Особенности стенда KRON-35R до 100 кВ:
Стенд KRON-35R до 100 кВ состоит из высоковольтного регулируемого источника, измерительной части и промышленного компьютера, управляющего стендом. Проведение испытаний изоляции оборудования возможно в двух режимах - ручном под управлением оператора и в автоматическом по заранее созданной программе.

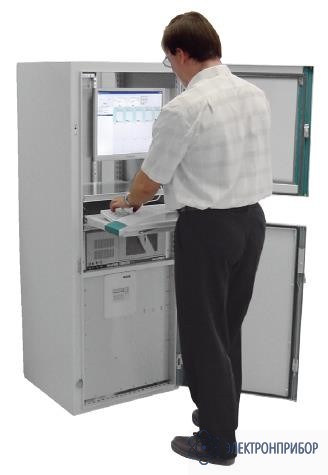

Стенд монтируется в условиях высоковольтной измерительной лаборатории. Конструктивно стенд KRON-35R до 100 кВ состоит из шкафа управления, в котором монтируется измерительная и управляющая подсистемы и шкафа высоковольтного источника напряжения (высоковольтного трансформатора на 30 kV в защитном корпусе).
В стенде может быть использован повышающий трансформатор другого типа, например, уже имеющийся у Заказчика. При этом максимальное выходное напряжение стенда может быть другим. Данный вопрос должен быть согласован на этапе заключения договора поставки, т. к. в этом случае необходимо комплектовать стенд набором датчиков с другим рабочим напряжением.
-
-
Технические характеристики стенда KRON-35R до 100 кВ:
Параметр Значение Диапазон амплитуд измеряемых частичных разрядов в изоляции 1 - 100000 Pk Количество измерительных каналов в приборе 1 – 32 Напряжение питания стенда, однофазное 220 В Потребляемая стендом мощность до 10 кВт Габаритные размеры пульта управления до 600 х 600 х 1800 мм Масса пульта управления 80 кг Максимальное испытательное напряжение промышленной частоты до 100 кВ Габаритные размеры источника испытательного напряжения до 600 х 400 х 1800 мм -
Комплект поставки KRON-35R до 100 кВ
№ Наименование Количество 1. Автоматизированный стенд для испытания изоляции оборудования KRON-35R до 100 кВ 1
