PDAnnunciator

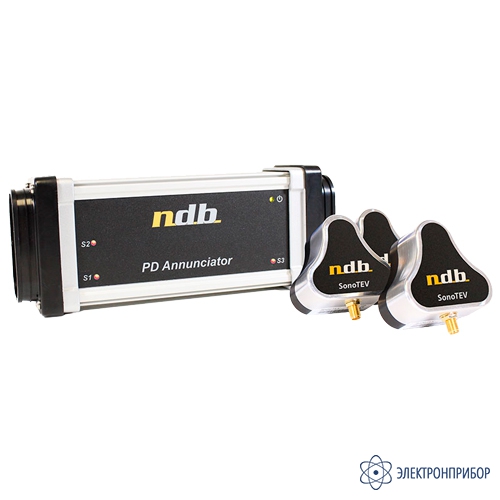

PD Annunciator — система мониторинга частичных разрядов
Код товара: 56117-
-
Гарантия
2 года
-
Производитель
Назначение системы мониторинга частичных разрядов PD Annunciator:
Система PD Annuciator позволяет производить постоянный мониторинг активности частичных разрядов внутри распределительных устройств. Датчики, установленные на тестируемом блоке, показывают мгновенный текущий статус активности ЧР, такая система позволяет предотвращать появление и развитие дефектов на контролируемом оборудовании. Уникальный дизайн PD Annuciator позволяет одновременно определять переходные напряжения и производить акустическую диагностику для наиболее оптимальных результатов.
PD Annunciator оснащён быстродействующей СВЧ системой для обнаружения переходных напряжений (TEV). Помимо этого прибор также имеет высокочувствительную ультразвуковую систему обнаружения для достижения оптимальных результатов. Программные алгоритмы используются для разграничения частичного разряда от шума окружающей среды. Модули PD Annunciator могут быть подключены последовательно, что позволяет производить мониторинг частичных разрядов на нескольких шкафах одновременно. Для питания и передачи данных, используются стандартные Ethernet кабели. Датчик SonoTEV устанавливается непосредственно на металлическую поверхность шкафа. Он предназначен для обнаружения СВЧ сигналов, создаваемых за счет частичных разрядов внутри шкафа, при помощи технологии емкостной связи.
Датчик SonoTEV также оснащен контактным ультразвуковым датчиком, который обнаруживает акустические сигналы, создаваемые ЧР. Гибкий датчик SonoTEV также оснащён бесконтактным акустическим датчиком,смонтированным на гибком рукаве. Его конструкция позволяет направлять датчик в любую сторону.
ПО PD Annuciator предназначено для локализации места срабатывания акустического и TEV датчиков, также при помощи интуитивно понятного интерфейса, ПО позволяет увидеть данные активности ЧР в виде графика.
Особенности системы мониторинга частичных разрядов PD Annunciator:
- Одновременное TEV и акустическое обнаружение;
- Простота установки при помощи магнитов на любой металлической поверхности;
- Контактная или воздушная локация;
- Интуитивно понятное ПО;
- Модуль сотовой связи.
-
-
Технические характеристики системы мониторинга частичных разрядов PD Annunciator:
Параметр Значение Датчик До трёх SonoTEV™ Тип соединения BNC Диапазон TEV 10 МГц – 500 МГц Ультразвуковой диапазон 38 кГц – 88 кГц (±1дБ) Чувствительность 40 дБ Питание 90-264 В, переменное 47-63 Гц Память 15000 записей Сигнал тревоги Модуль сотовой связи (по выбору) -
Комплект поставки PD Annunciator
№ Наименование Количество 1 Система мониторинга частичных разрядов PD Annunciator 1 -
