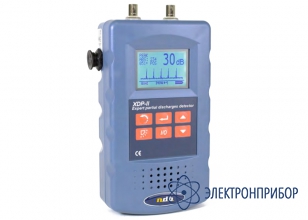

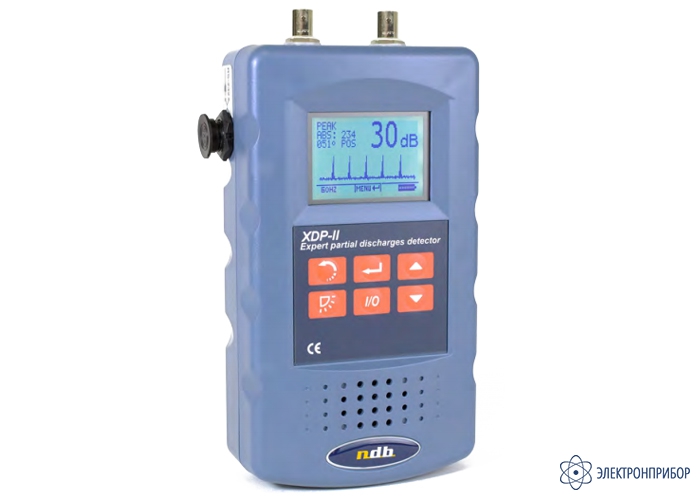

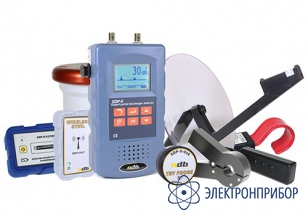

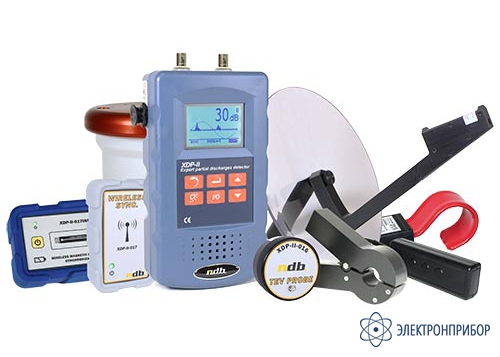

XDP-II — профессиональный анализатор частичных разрядов

Код товара: 50669

  • Назначение профессионального анализатора частичных разрядов XDP-II:

    XDP-ll портативный прибор для онлайн измерений частичных разрядов в электрических устройствах среднего и высокого напряжения в промышленных и лабораторных условиях. XDP-ll может использоваться в соответствии с IEC 60270.

    При диагностике все измерения записываются на внутреннюю память устройства, откуда потом они переносятся на компьютер для дальнейшего анализа при помощи специального ПО. Устройство имеет множество применений и в зависимости от дополнительных комплектующих может применяться в различных ситуациях.

    Диагностика частичного разряда является важным инструментом прогнозирования, который может заранее предупредить о возможном сбое системы при дальнейшей эксплуатации. XDP-ll это мощная и гибкая система анализа частичных разрядов.

    Прибор отображает форму частичного разряда, а встроенный динамик может воспроизводить замеренный сигнал. После окончания диагностики эти данные записываются на память устройства вместе с их датой и временем проведения. По возвращении с места проведения испытаний записанные данные переносятся с устройства на компьютер.

    Применение профессионального анализатора частичных разрядов XDP-II:

    • Контроль качества оборудования среднего и высокого напряжения (трансформаторы, распределительные устройства, разрядники, изоляторы, кабельные муфты и прочее);

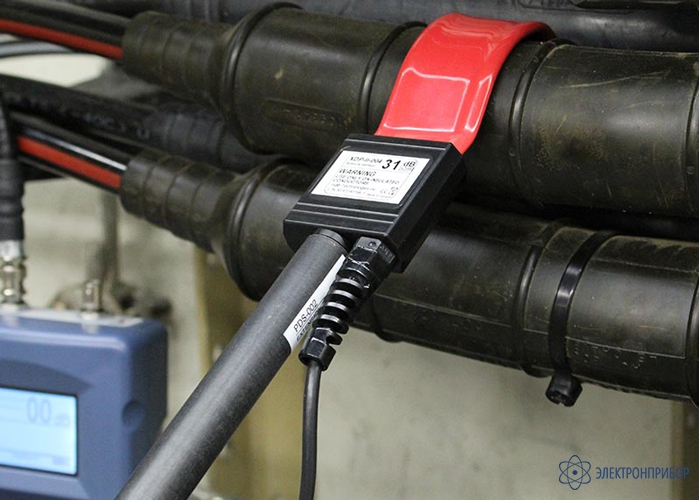

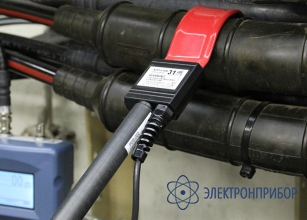

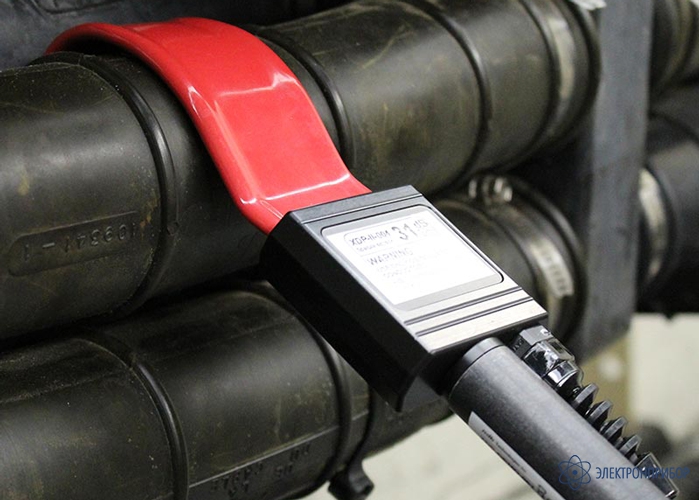

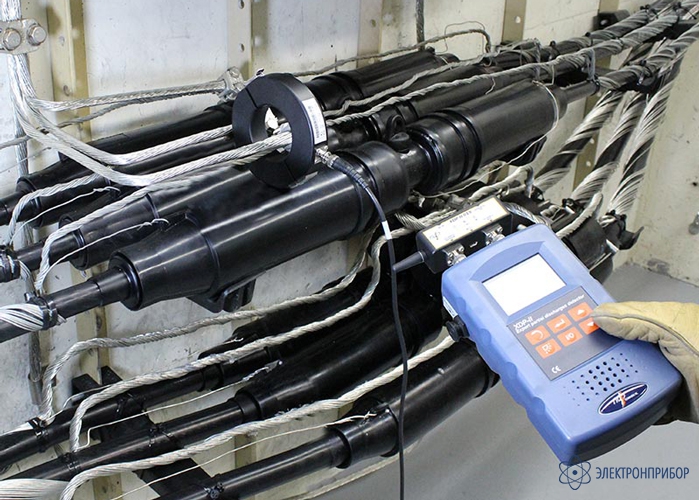

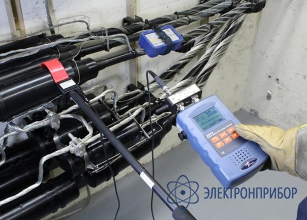

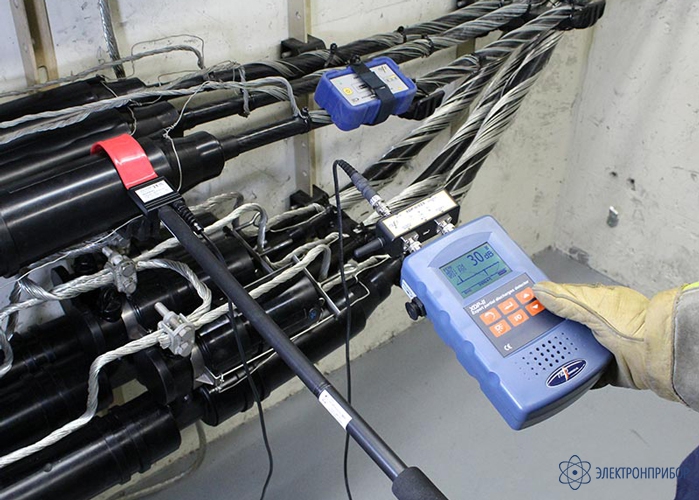

    • Контроль качества изоляции кабеля при его монтаже или при ремонте подземных КЛ (кабельные муфты, кабельное колено и прочее);
    • Онлайн диагностика изоляции электротехнических устройств и их компонентов (трансформаторы, распределительные устройства, кабельные муфты и прочее);
    • Диагностика устройства под напряжением перед началом работ;

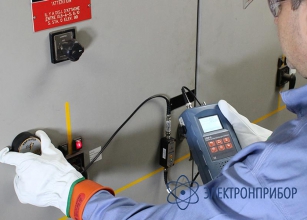

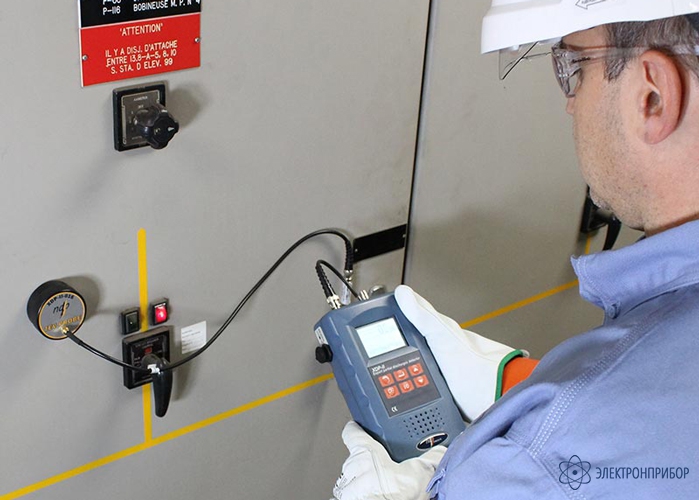

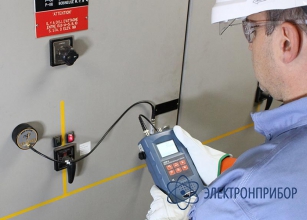

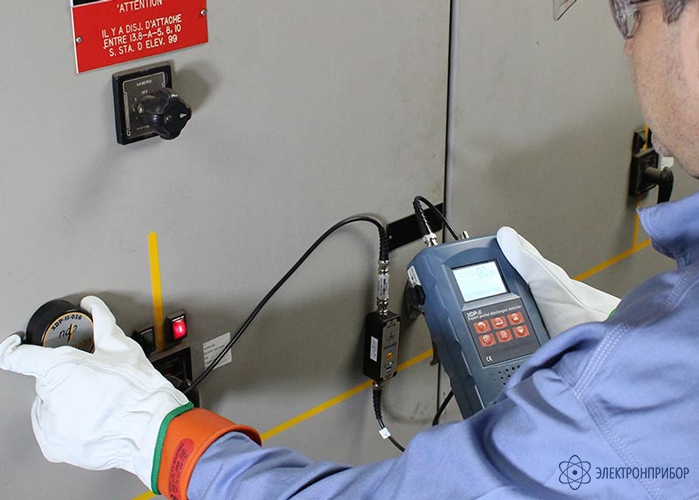

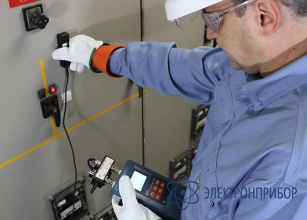

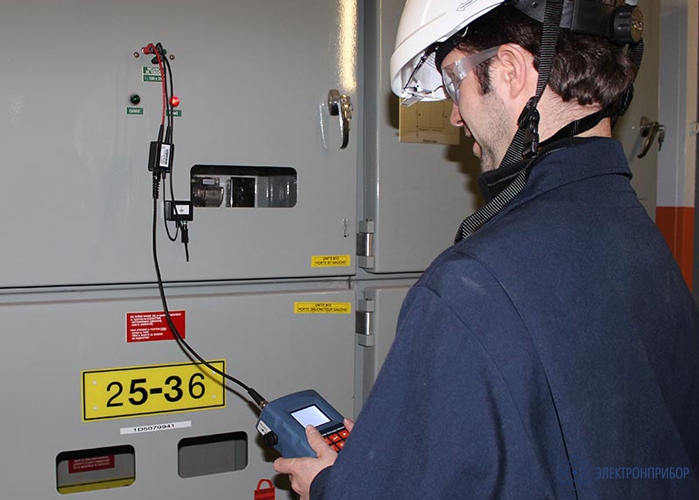

    • Диагностика TEV на распределительных шкафах;
    • Выявление коронарного и дугового разряда на воздушных КЛ при помощи акустического датчика;
    • Диагностика частичного разряда в масляном трансформаторе при помощи антенны UHF/ зажима HFCT.

    Особенности профессионального анализатора частичных разрядов XDP-II:

    • Простота, портативность, работа от аккумулятора;
    • Измерение в пКл и дБ;
    • Несколько режимов для анализа и диагностики на месте;
    • Сохранение формы импульса и фронта сигнала ЧР в памяти прибора с датой и временем;
    • До 7,5 часов автономной работы;
    • Многоцелевая работа;
    • Сетевая синхронизация по фазе.

  • Технические характеристики профессионального анализатора частичных разрядов XDP-II:

    Параметр Значение
    Динамический диапазон 60 дБ
    Частота измерения 30 МГц
    Память Более 380 записей
    Погрешность ± 1 дБ
    Разрешение 1 дБ
    Ширина диапазона 300 кГц - 70 МГц
    Диапазон рабочего сигнала (50 - 60Гц) 50 - 700 vD, среднеквадратич.
    Диапазон рабочего входящего ВЧ сигнала 380 мкВ - 380 мВ
    Чувствительность 5 пКл, зависит от ёмкости провер. оборудования
    Референсный сигнал на вых. (REF) 3.4 В
    Часы Часы реального времени
    Рабочая температура -20 - 50°C (-4 - 122°F)
    Температура хранения -20 - 50°C (-4 - 122°F)
    Температура зарядки 0 - 50°C (32 - 122°F)
    Влажность 0 - 95% без конденсата
    Зашита от жидкости Защита от брызг
    Дисплей LCD дисплей с подсветкой
    Автономная работа 7.5 часов
    Батарейки NiMH, аккумуляторы
    Зарядка 3 часа
    Размеры 203 x 114 x 51 мм
    Вес 860 г

  • Комплект поставки XDP-II

    № Наименование Количество
    1 Профессиональный анализатор частичных разрядов XDP-II 1
