ДВ2ТСМ-1Т-1П-Б\080 — измерительный преобразователь влажности и температуры

Код товара: 50686
  • 25948-11

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25948-11 до 24.11.2025

    Сертификаты

    Назначение измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-Б\080:

    Измерительный преобразователь влажности и температуры ДВ2ТСМ-Б предназначен для непрерывного преобразования относительной влажности и температуры воздуха и газообразных сред в цифровой выходной сигнал по двухпроводному интерфейсу µForLAN и протоколу MODBUS.

    Преобразователь принадлежит к семейству интеллектуальных преобразователей ДВ2ТСМ с двухпроводным интерфейсом µForLAN и служит для комплектации термогигрометров ИВА-6АР, ИВА-6Б, ИВА-6Б2 и измерительных преобразователей ДВ2ТС-А и ДВ2ТТ20-А.

    Применение измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-Б\080:

    • контроль микроклимата производственных и жилых помещений;
    • системы вентиляции и кондиционирования;
    • измерения относительной влажности и температуры воздуха в свободной атмосфере;
    • измерения влагосодержания воздуха и других неагрессивных технологических газов.

    Конструктивные особенности измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-Б\080:

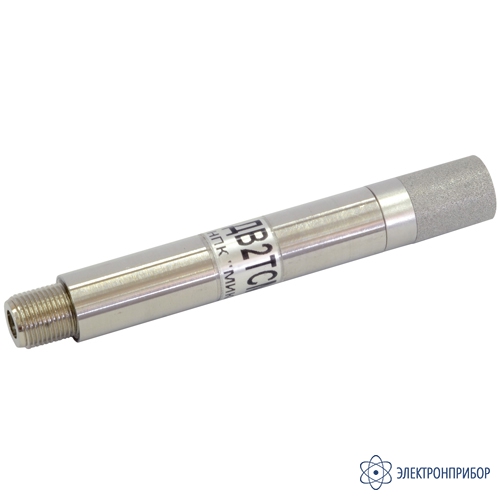

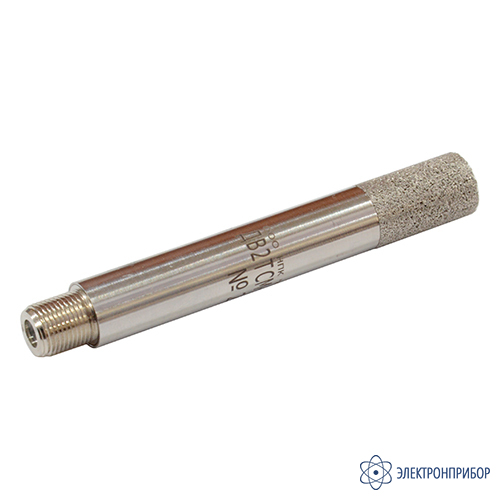

    Компактный корпус из нержавеющей стали диаметром 12 мм и длиной от 80 мм.

    На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

    Пористые защитные колпачки выполнены из нержавеющей стали или фторопласта.

    Используется высокостабильный сорбционно-емкостной чувствительный элемент относительной влажности, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды.

    Для измерения температуры используется полупроводниковый NTC-термистор.

    Цифровое исполнение преобразователя обеспечивает 100% взаимозаменяемость изделия.

    Преобразователь содержит схему обработки и выдачи сигналов на основе микроконтроллера и интерфейс связи со следующими функциями:

    • измерение сигнала по каналам влажности и температуры;
    • вычисление значений относительной влажности, температуры точки росы/инея и температуры;
    • температурная коррекция значения относительной влажности;
    • поддержка протокола MODBUS.

    Двухпроводный интерфейс µForLAN обеспечивает следующие функции:

    • параллельное подключение до 12 преобразователей;
    • питание преобразователей;
    • длина кабеля для подключения преобразователей - до 300 м (в зависимости от вторичного блока).

    При юстировке преобразователи подключаются к компьютеру с помощью интерфейсного кабеля и программного комплекса "ДВ2ТСМ-Setup"

    Обозначение преобразователей при заказе:

    ДВ2Т СМ -Х -Х -Б/xxx -Х
       1       2    3   4     5      6

    1. Торговая марка ДВ2Т.
    2. Исполнение по типу выходного сигнала: СМ – с цифровым выходным сигналом по двухпроводному интерфейсу µForLan и протоколу ModBus;
    3. Исполнение по рабочему диапазону температур. Допустимые исполнения - 1Т, 2Т, 3Т.
    4. Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности. Допустимые исполнения - 1П и 2П.
    5. Конструктивное исполнение: ххх - длина вынесенного зонда с чувствительными элементами, мм (стандартная длина 80 мм) - не указывается для стандартной длины. Возможна поставка преобразователей с другой длиной.
    6. Тип защитного колпачка:
       I - ажурный из нержавеющей стали;
       II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
       III - пористый из спеченной нержавеющей стали (поры около 25 мкм).

    Пример обозначения преобразователя при заказе:

    ДВ2ТСМ-1Т-1П-Б/080-III - измерительный преобразователь ДВ2ТСМ в базовом исполнении с цифровым выходным сигналом по двухпроводному интерфейсу µForLAN и протоколу ModBus; рабочий диапазон температур от 0 до 60°С; предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%; выполнен цилиндрическом корпусе из нержавеющей стали зондом диаметром 12 мм и длиной 80 мм; пористый защитный колпачок из нержавеющей стали.

  • Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-Б\080:

    Параметр Значение
    Диапазон измерений относительной влажности, % 0...98
    Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %:
    исполнение 1П:
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*
    исполнение 2П:
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*


    ±2
    ±3

    ±1
    ±2
    Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С ±0,1
    Исполнение по рабочему диапазону температур, °С:
    - для исполнения 1Т
    - для исполнения 2Т
    - для исполнения 3Т
    0...+60
    -20...+60
    -40...+60
    Пределы допускаемой абсолютной погрешности измерения температуры, °С:
    - в диапазоне от -40 до +60°С
    - в диапазоне от -40 до -20°С
    ±0,3
    ±1
    Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин:
    - по относительной влажности, мин
    - по температуре, мин

    не более 2
    не более 5
    Напряжение питания преобразователя, В 5...6,2
    Потребляемый ток без электрической нагрузки на токовых выходах, мА не более 4
    Габаритные размеры, мм  12х80(1000)**
    Масса преобразователя, кг не более 0,3

    * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях;
    ** - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм.

  • Комплект поставки ДВ2ТСМ-1Т-1П-Б\080

    № Наименование Количество
    1 Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-1П-Б\080 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
    4 Упаковка 1
