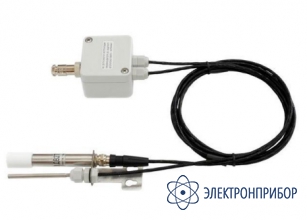

ДВ2ТСМ-5Т-5П-АК — измерительный преобразователь влажности и температуры

Код товара: 64876
  • 25948-11

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25948-11 до 24.11.2025

    Назначение измерительного преобразователя влажности и температуры ДВ2ТСМ-5Т-5П-АК:

    Преобразователи измерительные влажности и температуры ДВ2 предназначены для измерения и непрерывного преобразования значений относительной влажности и температуры неагрессивных газообразных сред в цифровой или аналоговый электрический выходной сигнал.

    Преобразователи ДВ2 могут быть использованы для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, свободной атмосфере, а также для измерения влагосодержания (температуры точки росы) воздуха, азота, инертных и других неагрессивных газов, применяемых в различных технологических процессах промышленности, энергетики и сельского хозяйства.

    Области применения измерительного преобразователя влажности и температуры ДВ2ТСМ-5Т-5П-АК:

    • измерение параметров микроклимата в испытательных лабораториях, складских помещениях, архивах, библиотеках;
    • контроль параметров микроклимата в чистых производственных помещениях; фармацевтической и электронной промышленности;
    • контроль влажности воздуха в полиграфической промышленности;
    • контроль влажности в расстоечных шкафах на хлебопекарных предприятиях;
    • камеры сушки колбас;
    • текстильная промышленность;
    • системы безопасности атомных электростанций;
    • системы вентиляции и кондиционирования зданий и сооружений, системы метеонаблюдения;
    • оборудование осушки воздуха и технологических газов, в том числе глубокая осушка;
    • контроль процессов сушки, хранения продукции.

    Описание измерительного преобразователя влажности и температуры ДВ2ТСМ-5Т-5П-АК:

    Для измерения влажности в преобразователях используется сорбционно-емкостной чувствительный элемент (ЧЭв), принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. В зависимости от исполнения измерительного преобразователя для измерения температуры используются полупроводниковый термистор, платиновый терморезистор или термопреобразователь сопротивления (ЧЭт).

    Схема обработки и выдачи сигналов преобразователей выполнена на основе микроконтроллера и осуществляет следующие функции:

    • измерение емкости ЧЭв;
    • измерение сопротивления ЧЭт;
    • вычисление значения температуры;
    • вычисление значения относительной влажности;
    • температурная коррекция значения относительной влажности;
    • формирование выходного сигнала преобразователя.

    Обозначение преобразователей при заказе:

    ДВ2 Т -ХХ -ХХ -ХХ -Х/xxx -Х
            1    2     3     4       5      6

    1 - Наличие канала измерения температуры (может отсутствовать);

    2 - Исполнение по типу выходного сигнала:
         ТС - преобразователи с цифровым выходным сигналом по интерфейсу RS-485 и протоколу ModBus;
         ТCМ - реобразователи с цифровым выходным сигналом по двухпроводному интерфейсу µForLan и протоколу ModBus;
         ТCМ-Р - преобразователи с функцией хранения измеренных значений влажности и температуры и цифровым выходным сигналом по двухпроводному интерфейсу µForLan и протоколу ModBus;
         M - преобразователи с частотным неунифицированным выходом;
        ТТ20 - преобразователи с токовыми унифицированными выходами (4-20) мА;

    3 - Исполнение по рабочему диапазону температур:
         1Т от 0 до +60 °С (+50 °С для преобразователей исполнения 1Т-4П-В);
         2Т от -20 до +60 °С;
         3Т от -40 до +60 °С;
         4Т от 0 до +150 °С;
         5Т от -50 до +180 °С (от -40 до +60 °С для преобразователей исполнения 5Т-5П-АК);
         6Т от 0 до +125 °С;

    4 - Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности:
         1П ±2 в диапазоне от 0 до 90%, ±3 в диапазоне от 90 до 98%;
         2П ±1 в диапазоне от 0 до 90%, ±2 в диапазоне от 90 до 98%;
         4П ±(0,025+0,0875П*) в диапазоне от 0 до 10%, ±(0,7+0,02П*) в диапазоне от 10 до 50%, ±3 в диапазоне от 50 до 98%;
              * П – измеренное значение относительной влажности, %;
         5П ±2 в диапазоне от 0 до 100%;

    5 - Конструктивное исполнение:
         А\ххх* - преобразователи в прямоугольном корпусе с вынесенным цилиндрическим зондом влажности и температуры длиной «ххх» мм;
         АК - преобразователи в прямоугольном корпусе с вынесенными на кабеле раздельными зондами влажности и температуры;
         Б\ххх\ууу* - преобразователи в цилиндрическом корпусе длиной «ххх» мм с разъемом (ххх\000) или кабелем длиной «ууу» см;
         В - преобразователи погружного типа для измерений при избыточном давлении до 15 МПа;
         ГМ\xxx* - преобразователи в цилиндрическом корпусе с вынесенным зондом с чувствительными элементами длиной «ххх» мм;
         ТТ20-Г - любой преобразователь ДВ2ТСМ конструктивного исполнения А, АК, Б, В, ГМ, Г в комплекте с преобразователем интерфейса μForLAN в два токовых выхода, соединяемые между собой гибким двух- или трехпроводным кабелем (в зависимости от исполнения ДВ2ТСМ);
          Г -  преобразователи в прямоугольном корпусе с вынесенным на разъемном (исполнение 1) или неразъемном (исполнение 2) кабеле зондом с чувствительными элементами влажности и температуры.
                * - длина выносного зонда преобразователя и/или кабеля указывается только в паспорте на преобразователь.

    6 - Тип защитного колпачка:
         I - ажурный из нержавеющей стали;
         II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
         III - пористый из спеченной нержавеющей стали (поры около 25 мкм).

    Пример обозначения преобразователя при заказе:

    ДВ2ТСМ-1Т-1П-А-III - измерительный преобразователь влажности и температуры с цифровым выходом по по двухпроводному интерфейсу µForLan и протоколу ModBus, рабочий диапазон температур от 0 до 60°С, предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%, конструктивное исполнение А с вынесенным зондом стандартной длины (73 мм) и пористым защитным колпачком из нержавеющей стали.

  • Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТСМ-5Т-5П-АК:

    Параметр Значение
    Диапазон измерений относительной влажности, %
    - для преобразователей исполнения 5Т-5П-АК
    от 0 до 98 от 0 до 100
    Диапазон измерений температуры, °С
    - для исполнений:
    1Т
    2Т
    3Т
    4Т
    5Т

    6Т
       * для преобразователей исполнения 1Т-4П-В;
       ** для преобразователей исполнения 5Т-5П-АК
    от 0 до +60 (+50)*
    от -20 до +60
    от -40 до +60
    от 0 до +150
    от -50 до +180
    (от -40 до +60)**

    от 0 до +125

    Постоянная времени
    - по относительной влажности, мин, не более
    - по температуре, мин, не более
    2
    5
    Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °С, %
    - для исполнений:
       1П
      (в диапазоне от 0 до 90%)
      (в диапазоне от 90 до 98%)
       2П
      (в диапазоне от 0 до 90%)
      (в диапазоне от 90 до 98%)
       4П
      (в диапазоне от 0 до 10%)
      (в диапазоне от 10 до 50%)
      (в диапазоне от 50 до 98%)
      * П – измеренное значение относительной влажности, %
       5П
      (в диапазоне от 0 до 100%)



    ±2
    ±3

    ±1
    ±2

    ±(0,025+0,0875П*)
    ±(0,7+0,02П*)
    ±3


    ±2
    Пределы допускаемой абсолютной погрешности измерений температуры
    Исполнение преобразователя ** Пределы допускаемой абсолютной погрешности измерений температуры в поддиапазонах, °С
    от -50 до-40 от -40 до -20 от -20 до 0 от 0 до +60 от +60 до +125 от +125 до +150 от +60 до +180
    1Т - ±0,3 -
    2Т - ±0,3 -
    3Т - ±1 ±0,3 -
    4Т - ±0,3 ±0,005T* -
    5Т ±(0,2+0,01|T*|) ±0,2 ±(0,3+0,005(T*-60))
    6Т - ±0,3 ±0,7 -
    * Т – измеренное значение температуры;
    ** – преобразователи исполнения ДВ2М не имеют канала измерения температуры
    Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры
    Исполнение преобразователя ** Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °С, %
    1П ±0,1
    2П ±0,1
    4П при относительной влажности от 0 % до 10 % ±(0,005+0,0045П*)
    при относительной влажности от 10 % до 98 % ±0,1
    5П ±(0,002+0,0002П*)
    * П – измеренное значение относительной влажности, %;
    ** – исполнение 5Т-АК не имеет канала измерения относительной влажности
    Характеристики надежности
    Параметр Значение
    Средняя наработка на отказ То в нормальных условиях, ч, не менее 10 000
    Средний срок службы Тс, лет, не менее 6
    Параметры питания преобразователей
    Исполнение преобразователя Напряжение питания, В Потребляемый ток без электрической нагрузки на выходе, мА, не более
    конструктивное по типу выходного интерфейса
    АК ТС, ТСМ от 6 до 27 25
    А ТС от 6 до 27 4
    А, Б, В, ГМ (кроме 4П) ТСМ от 5 до 6,2 5
    В ТС от 6 до 15 2
    4П-В ТС, ТСМ от 9 до 14 7 (90*)
    6Т-Г ТС от 10,8 до 17,2
    или
    от 21,6 до 26,4**    		 75
    Б М от 6 до 15 0,5
    Б ТСМ-Р от 2,7 до 3,3 -
    А ТТ20 от 11 до 27 5
    ГМ ТС от 9 до 15 5
    ТТ20 от 11 до 27 -
    любое ТТ20-Г от 21,6 до 26,4 15
    * - в процессе автокоррекции показаний;
    ** - номинальное напряжение указывается на корпусе преобразователя и в паспорте
    Габаритные размеры и масса измерительных преобразователей
    Исполнение преобразователя Габаритные размеры корпуса преобразователя, мм, не более Габаритные размеры выносного зонда, мм, не более (диаметр×длина) Длина кабеля, м
    А (длина×ширина×высота) 35×50×52 12×80 (макс. 1000) -
    АК (длина×ширина×высота) 105×65×36 влажности 15×110
    температуры 4×60    		 не более 3
    Б - 12×80 (мах.1000) -
    Р-Б - 16×80 -
    В (диаметр×длина) 30×105 - -
    ГМ (диаметр×длина) 30×105 12×250 (мах.1000) -
    Г (длина×ширина×высота) 105×65×36 15×110 не более 15
    ТТ20-Г 60×36×110 * не более 15
    6Т-Г 30×62×80 32×70 не более 15
    * - габаритные размеры выносного зонда преобразователей исполнений ДВ2ТТ20-Г соответствуют габаритным размерам конструктивного исполнения входящего в его состав измерительного преобразователя ДВ2ТСМ.
    Масса, кг, не более 0,5
    Рабочие условия эксплуатации
    Параметры, единицы измерения Рабочие условия эксплуатации
    Температура, °С см. в таблице выше
    Относительная влажность, % от 0 до 98 (100**)
    Атмосферное давление, кПа от 86 до 106***
    * для исполнений преобразователей 4Т, 6Т диапазон рабочих температур корпуса преобразователя от 0 до +60°С, для 5Т от -40 до +60°С. Диапазон рабочих температур выносного зонда соответствует диапазону измерения, указанному в таблице 4;
    ** только для конструктивного исполнения АК;
    *** для погружной части измерительных преобразователей исполнений В диапазон рабочих давлений от 0 до 15 МПа.

  • Комплект поставки ДВ2ТСМ-5Т-5П-АК

    № Наименование Количество
    1 Измерительный преобразователь влажности и температуры ДВ2ТСМ-5Т-5П-АК 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
    4 Упаковка 1
