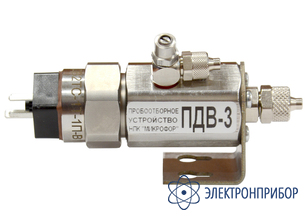

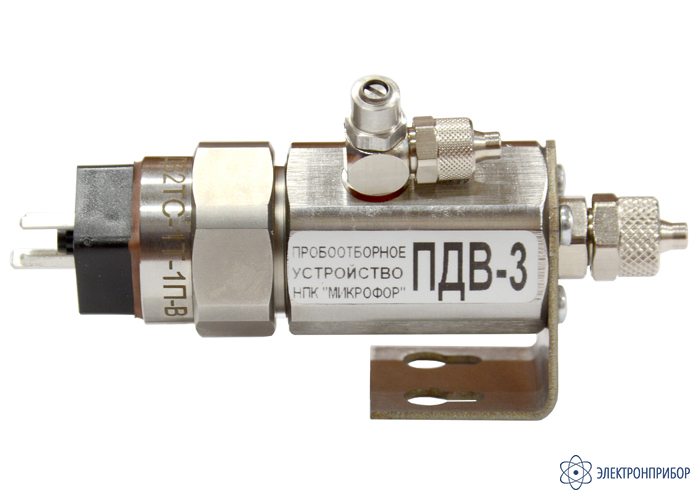

ПДВ-3(-М) — пробоотборное устройство

Код товара: 75181
  • Является модификацией ПДВ-3

    Описание пробоотборного устройства ПДВ-3:

    Пробоотборное устройство ПДВ-3 имеет установочную резьбу М24×1, ПДВ-3-М — установочную резьбу М20×1,5. Содержит дроссель для установки расхода газа. Преобразователь находится при рабочем давлении до 10 бар.

    Предназначено для измерения температуры точки росы (инея) сжатых газов при давлении, равном давлению в газовой магистрали. Для приведения измеренного значения влажности к стандартным условиям необходимо знать давление в магистрали.

    ПДВ-3(-М) может поставляться в одном из трех исполнений по типу выходного фитинга:

    • ПДВ-3(-М) – без входного фитинга и трубок, установочная внутренняя резьба для фитинга G1/8;
    • ПДВ-3(-М)-А – штуцер Hy-Lok ACMC-3M-2R под трубку из нержавеющей стали (для измерения точки инея ниже -60 °С);
    • ПДВ-3(-М)-Б – фитинг CAMOZZI 1511 6/4-1/8 под полиэтиленовую трубку (для измерения точки инея -60 °С и выше).

    ПДВ-3(-М) включает измерительную камеру (3) для подключения измерительного преобразователя влажности (в комплект не входит) (4) и дроссель (5) для задания расхода через измерительную камеру:

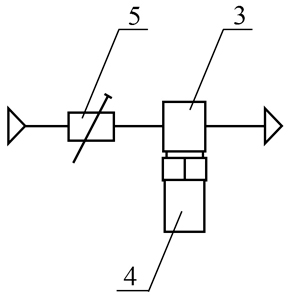

    Рис.1. Пневматическая схема ПДВ-3(-М)

  • Технические характеристики пробоотборного устройства ПДВ-3:

    Параметр Значение
    ПДВ-3 ПДВ-4 ПДВ-8, ПДВ-8С
    Давление анализируемого газа постоянное постоянное/переменное постоянное/переменное
    Установочная резьба для преобразователя ДТР М24×1 - для ПДВ-3
    М20×1,5 - для ПДВ-3-М     		 М24×1 - для ПДВ-4
    М20×1,5 - для ПДВ-4-М    		 М24×1 - для ПДВ-8(C)
    М20×1,5 - для ПДВ-8(C)-М
    Наличие ротаметра на выходе  нет нет нет
    Максимальное входное давление, МПа  1 1 1
    Класс чистоты по ИСО 8573-3
    (температура точки инея при давлении 0,7 МПа, ºС)     		 0-3
    (-80...-20)    		 2-3
    (-50...-20)     		 0-3
    (-80...-20)
    Диапазон индикации избыточного давления, кгс/см2  нет нет 0...10
    Габаритные размеры, мм
    (без преобразователя), не более    		 43×53×100 43×50×100 64×59×131
    Габаритные размеры, мм
    (с преобразователем), не более    		 43×53×184 43×50×184 64×59×184
    Масса без преобразователя, кг, не более 0,4 0,4 0,5
    Совместимые преобразователи  ДТР-1
    ДТР-2
    ДТР-3
    ДТР-4
    ДВ2ТС(М)-В
    ДТР-СМ     		 ДТР-1(-М)
    ДТР-2(-М)
    ДТР-3(-М)
    ДТР-4
    ДВ2ТС(М)-В
    ДТР-СМ     		 ДТР-1-СМ(-М)
    ДТР-2-СМ(-М)*
    ДТР-3-СМ(-М)*
    ДВ2ТСМ-1Т-4П-В
    ДТР-СМ

    Примечание:
    * - кроме ПДВ-8С.

  • Комплект поставки ПДВ-3(-М)

    № Наименование Количество
    1 Пробоотборное устройство ПДВ-3(-М) 1
    2 Кольцо уплотнительное фторопластовое 23х17х2 (1) 1
    3 Кольцо уплотнительное фторопластовое 20,5х15х1,5 (2) 1
    4 Руководство по эксплуатации, совмещенное с паспортом (3) 1
    5 Упаковка (3) 1

    Примечания:
    (1) – для преобразователя с установочной резьбой М24×1;
    (2) – для преобразователя с установочной резьбой М20×1,5;
    (3) – допускается партию преобразователей, поставляемых одному Заказчику, комплектовать одним экземпляром.
