ПДВ8, ПДВ 8

Аксессуары к термогигрометрам ИВА

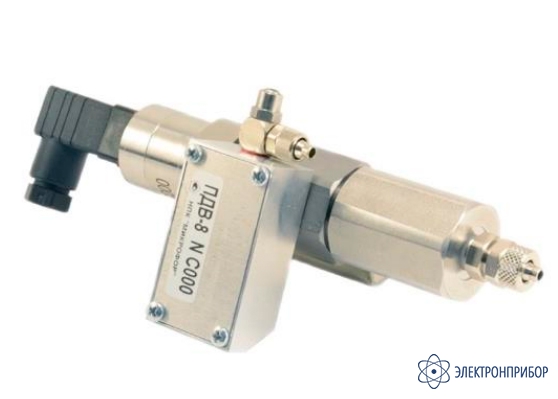

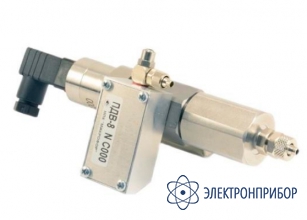

ПДВ-8 — пробоотборное устройство

Код товара: 64824

    Описание пробоотборного устройства ПДВ-8:

    Пробоотборное устройство ПДВ-8, включающее встроенный измерительный преобразователь давления, предназначено для дооснащения преобразователей ДТР модификаций -СМ и используется для подсоединения к газовой магистрали. Исполнения:

    • ПДВ-8 - пробоотборное устройство со встроенным преобразователем давления и с цифровым выходным сигналом по двухпроводному интерфейсу uForLan и протоколу ModBus;
    • ПДВ-8С - пробоотборное устройство со встроенным преобразователем давления и с цифровым выходным сигналом по интерфейсу RS-485 и протоколу ModBus.

    Пробоотборные устройства реализуют метод отбора пробы из магистрали в измерительную камеру, давление в которой равно давлению в магистрали (согласно ИСО 8573-3), и включают проточную камеру для установки преобразователя, дроссель для регулировки расхода газа и измерительный преобразователь давления. Пробоотборные устройства могут включать входной фильтр.

    Измерение давления в ПДВ-8, ПДВ-8С осуществляется тензометрическим датчиком. На основании данных об измеренном давлении преобразователь может производить автоматический пересчет показаний точки росы/инея к нормальному (1 бар), стандартному (7 бар изб.), либо к другому давлению, задаваемому при конфигурации преобразователя.

  • Технические характеристики пробоотборного устройства ПДВ-8:

    Параметр Значение
    ПДВ-3 ПДВ-4 ПДВ-8, ПДВ-8С
    Давление анализируемого газа постоянное постоянное/постоянное переменное
    Максимальное входное давление, бар 10 10 10
    Класс чистоты по ИСО 8573-3 для ПДВ в комплекте с гигрометром ИВА-6Б2-К (температура точки росы (инея) при давлении 7 бар, ºС) 2-6 (-40…+10) 3-6 (-20…+10) 2-6 (-40…+10)
    Класс чистоты по ИСО 8573-3 для ПДВ в комплекте с гигрометром ИВА-8 (температура точки росы (инея) при давлении 7 бар, ºС) 0-3 (-80…-20) 2-3 (-50…-20) 0-3 (-80…-20)
    Габаритные размеры, мм (не более) 55х55х140 55х55х140 70х90х140
    Масса без измерительного преобразователя, кг (не более) 1 1 1

  • Комплект поставки ПДВ-8

    № Наименование Количество
    1 Пробоотборное устройство ПДВ-8 1
