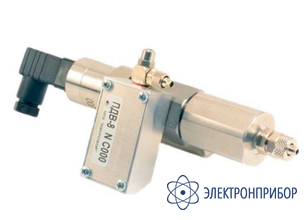

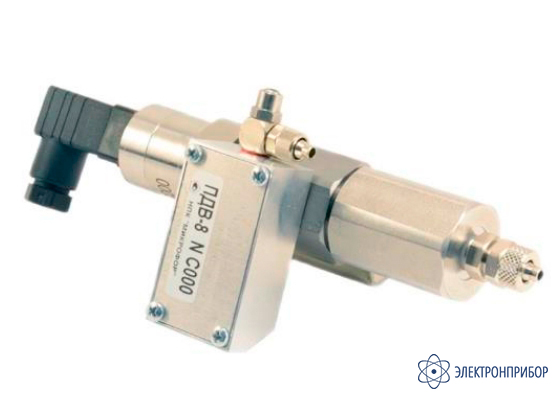

ПДВ-8С — пробоотборное устройство

Код товара: 64827
  • 83117-21
    3 варианта исполнения

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      83117-21 до 20.09.2026

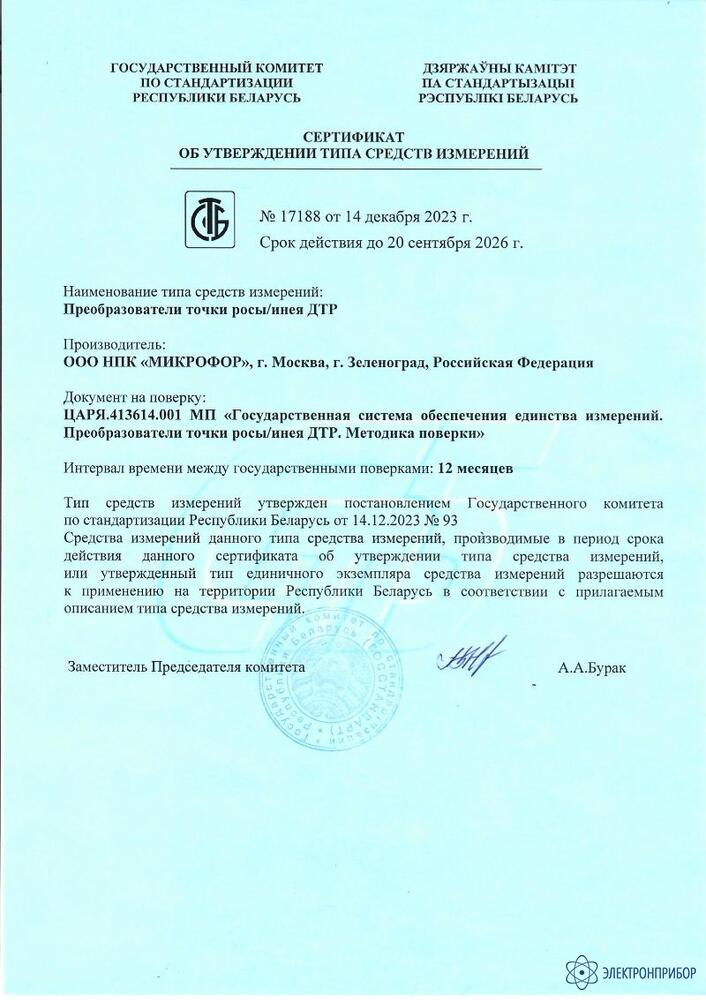

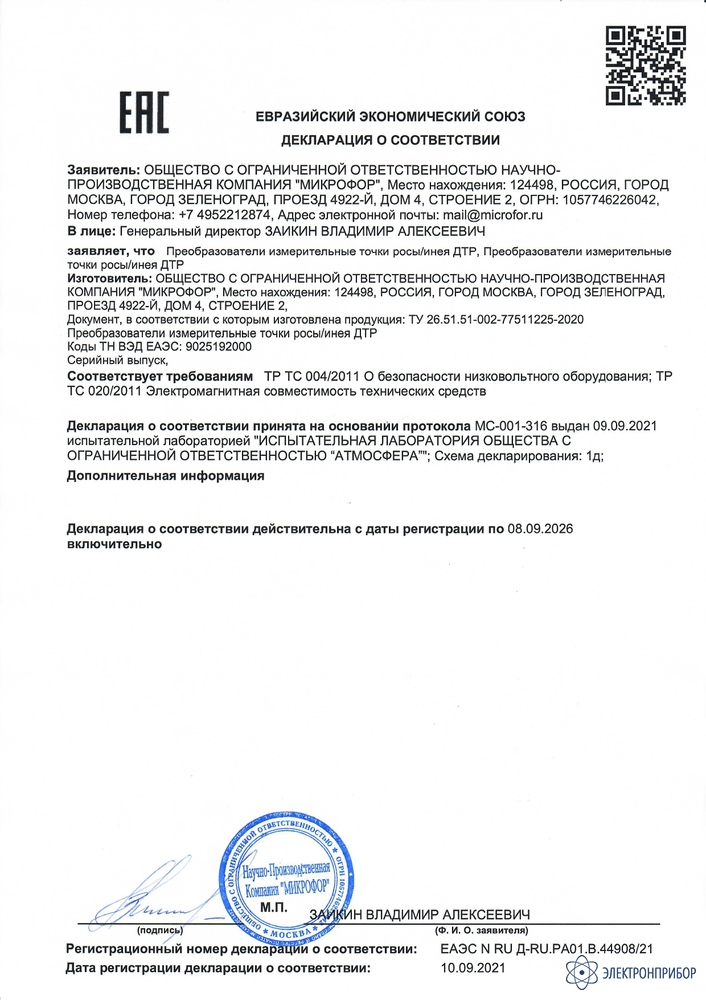

    Сертификаты

    Описание пробоотборного устройства ПДВ-8С:

    Пробоотборное устройство ПДВ-8(С) имеет установочную резьбу М24×1, ПДВ-8(С)-М - установочную резьбу М20×1,5. Содержит дроссель для установки расхода газа и датчик давления для приведения показаний влажности преобразователей ДТР-1-СМ, ДТР-2-СМ, ДТР-3-СМ-М, ДТР-СМ (в составе гигрометра ИВА-8) и ДВ2ТСМ-1Т-4П-В (в составе термогигрометра ИВА-6Б2) к стандартным или нормальным условиям. Преобразователь находится при рабочем давлении до 10 бар.

    Предназначен для измерения температуры точки росы (инея) сжатых газов при давлении, равном давлению в газовой магистрали.

    Для преобразователей ДТР-1-СМ, ДТР-2-СМ, ДТР-3-СМ-М является средством измерения избыточного давления (поверяется), для преобразователей ДТР-СМ (в составе гигрометра ИВА-8) и ДВ2ТСМ-1Т-4П-В (в составе термогигрометра ИВА-6Б2) является индикатором избыточного давления (не поверяется).

    ПДВ-8 имеет цифровой выходной сигнал для подключения к блокам индикации ИВА-6Б2(-К-DIN) для ДТР-1-СМ, ДТР-2-СМ, ДТР-3-СМ-М или ИВА-8 для ДТР-2-СМ, ДТР-3-СМ-М и ДТР-СМ.

    ПДВ-8С имеет цифровой выходной сигнал по интерфейсу RS-485, параллельное подключение до 248 устройств. Используются с преобразователями ДТР-1-СМ.

    ПДВ-8(С)(-М) может поставляться в одном из трех исполнений по типу выходного фитинга:

    • ПДВ-8(С)(-М) – без входного фитинга и трубок, установочная внутренняя резьба для фитинга G1/8;
    • ПДВ-8(С)(-М)-А – штуцер Hy-Lok ACMC-3M-2R под трубку из нержавеющей стали (для измерения точки инея ниже -60 °С);
    • ПДВ-8(С)(-М)-Б – фитинг CAMOZZI 1511 6/4-1/8 под полиэтиленовую трубку (для измерения точки инея -60 °С и выше).

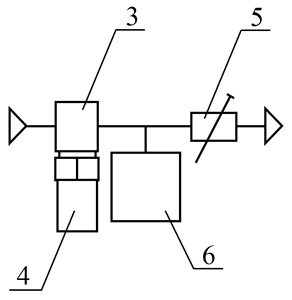

    ПДВ-8С включает измерительную камеру (3) для подключения измерительного преобразователя влажности (в комплект не входит) (4), дроссель (5) для задания расхода через измерительную камеру, измерительный преобразователь давления (6) для приведения измеренного значения влажности к стандартным условиям:

    Рис. 1. Пневматическая схема ПДВ-8(С)(-М)

  • Технические характеристики пробоотборного устройства ПДВ-8С:

    Параметр Значение
    ПДВ-3 ПДВ-4 ПДВ-8, ПДВ-8С
    Давление анализируемого газа постоянное постоянное/переменное постоянное/переменное
    Установочная резьба для преобразователя ДТР М24×1 - для ПДВ-3
    М20×1,5 - для ПДВ-3-М     		 М24×1 - для ПДВ-4
    М20×1,5 - для ПДВ-4-М    		 М24×1 - для ПДВ-8(C)
    М20×1,5 - для ПДВ-8(C)-М
    Наличие ротаметра на выходе  нет нет нет
    Максимальное входное давление, МПа  1 1 1
    Класс чистоты по ИСО 8573-3
    (температура точки инея при давлении 0,7 МПа, ºС)     		 0-3
    (-80...-20)    		 2-3
    (-50...-20)     		 0-3
    (-80...-20)
    Диапазон индикации избыточного давления, кгс/см2  нет нет 0...10
    Габаритные размеры, мм
    (без преобразователя), не более    		 43×53×100 43×50×100 64×59×131
    Габаритные размеры, мм
    (с преобразователем), не более    		 43×53×184 43×50×184 64×59×184
    Масса без преобразователя, кг, не более 0,4 0,4 0,5
    Совместимые преобразователи  ДТР-1
    ДТР-2
    ДТР-3
    ДТР-4
    ДВ2ТС(М)-В
    ДТР-СМ     		 ДТР-1(-М)
    ДТР-2(-М)
    ДТР-3(-М)
    ДТР-4
    ДВ2ТС(М)-В
    ДТР-СМ     		 ДТР-1-СМ(-М)
    ДТР-2-СМ(-М)*
    ДТР-3-СМ(-М)*
    ДВ2ТСМ-1Т-4П-В
    ДТР-СМ

    Примечание:
    * - кроме ПДВ-8С.

  • Комплект поставки ПДВ-8С

    № Наименование ПДВ-8(С)(-М) ПДВ-8(С)(-М)-А ПДВ-8(С)(-М)-Б
    1 Пробоотборное устройство ПДВ-8С в выбранном исполнении 1 1 1
    2 Кольцо уплотнительное фторопластовое 23х17х2 (1) 1 1 1
    3 Кольцо уплотнительное фторопластовое 20,5х15х1,5 (2) 1 1 1
    4 Трубка из нержавеющей стали Hy-Lok TC-3´0.5mm-S316/316L, длина 1 м - 1 -
    5 Штуцер Hy-Lok ACMC-3M-2R (3), (4) - 1 -
    6 Набор из пары обжимных колец с гайкой 3 мм HyLok CNFS-3M-SET - 1 -
    7 Фильтр 2 мкм тип А (4) - 1 -
    8 Трубка полиэтиленовая CAMOZZI TPE 6/4, длина 1 м - - 1
    9 Фитинг CAMOZZI 1511 6/4-1/8 (3) - - 1
    10 Фильтр 2 мкм тип Б (4) - - 1
    11 Руководство по эксплуатации, совмещенное с паспортом (5) 1 1 1
    12 Упаковка (5) 1 1 1

    Примечания:
    (1) – для преобразователя с установочной резьбой М24×1;
    (2) – для преобразователя с установочной резьбой М20×1,5;
    (3) – фитинг поставляется дополнительно к такому же установленному в ПДВ;
    (4) – поставляется по запросу Заказчика;
    (5) – допускается партию преобразователей, поставляемых одному Заказчику, комплектовать одним экземпляром.
