Аксессуары к термогигрометрам ИВА

Вставка для термостата ТПП-1 с тремя трубками 12 мм — для поверки и юстировки термогигрометров ИВА-6 или преобразователей ДВ-2 (кроме исполнений -АК и -В) по каналу измерения температуры

Код товара: 64929
  • Для поверки и юстировки термогигрометров ива-6 или преобразователей дв-2 (кроме исполнений -ак и -в) по каналу измерения температуры Вставка для термостата ТПП-1 с тремя трубками 12 мм Для поверки и юстировки термогигрометров ива-6 или преобразователей дв-2 (кроме исполнений -ак и -в) по каналу измерения температуры Вставка для термостата ТПП-1 с тремя трубками 12 мм Для поверки и юстировки термогигрометров ива-6 или преобразователей дв-2 (кроме исполнений -ак и -в) по каналу измерения температуры Вставка для термостата ТПП-1 с тремя трубками 12 мм

    Назначение Вставки для термостата ТПП-1 с тремя трубками 12 мм для поверки и юстировки термогигрометров ИВА-6 или преобразователей ДВ-2 (кроме исполнений -АК и -В) по каналу измерения температуры:

    В соответствии с РТ-МП-6110-448-2019 «ГСИ. Термогигрометры ИВА-6. Методика поверки»:

    "5.1.13 измерительный преобразователь (выносной зонд) термогигрометра устанавливают в термостат изолированно от рабочей жидкости. Для этого измерительные преобразователи термогигрометров ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ и преобразователи ДВ2ТСМ исполнений А, Б, АК и ГМ помещают в изолированный канал, например, медную трубку длиной 40 см, запаянную с нижней стороны, с внутренним диаметром, превышающим диаметр преобразователя не более, чем на 0,5 мм"

    "6.3.2 Определение абсолютной погрешности измерений температуры. Измерительные преобразователи влажности и температуры термогигрометров ИВА-6А, ИВА-6Н, ИВА-6НИ, измерительные преобразователи ДВ2ТСМ (выносные зонды) исполнений А, Б, АК, ГМ помещают в термостат на полную глубину в медную трубку с внутренним диаметром 12,2-12,5 мм и длиной более 40 см, запаянную с нижней стороны и погруженную в рабочий объем термостата на глубину более 30 см. Эталонный термометр размещают в рабочем объеме термостата на одинаковой глубине с преобразователем в непосредственной близости друг от друга."

    Для обеспечения этих требований методики поверки разработана Вставка для термостата ТПП-1, имеющая следующие особенности:

    • предназначена для установки в термостаты ТПП-1.0 (высокотемпературный) или ТПП-1.3 (низкотемпературный) (номер Госреестра 33744-07);

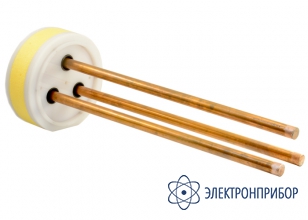

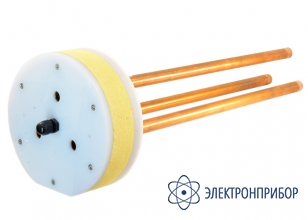

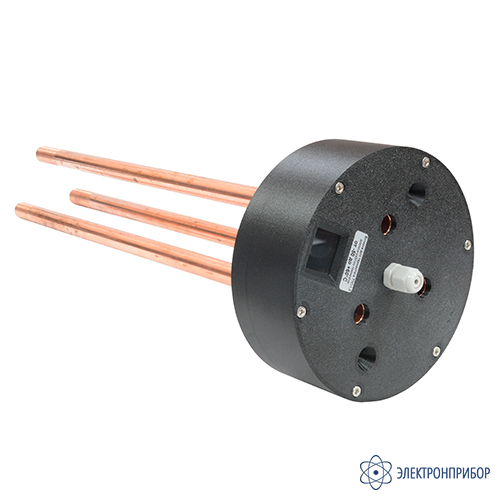

    • содержит 3 медных герметично запаянных с нижней стороны трубки с внутренним диаметром 12,5 мм для погружения зондов и измерительных преобразователей;
    • содержит гермоввод для установки эталонного термометра ПТСВ-1-2 (или аналогичного по конструкции);
    • позволяет одновременно поверять или юстировать до 3 измерительных преобразователей.

    Для обеспечения условий поверки рекомендуем использовать совместно со вставкой:

    • для термогигрометров ИВА-6А/Н: кабель удлинительный КУ-2 совместно с кабелем удлинительным КУ-3;
    • для измерительных преобразователей ДВ2ТСМ-Б: кабель удлинительный КУ-4.

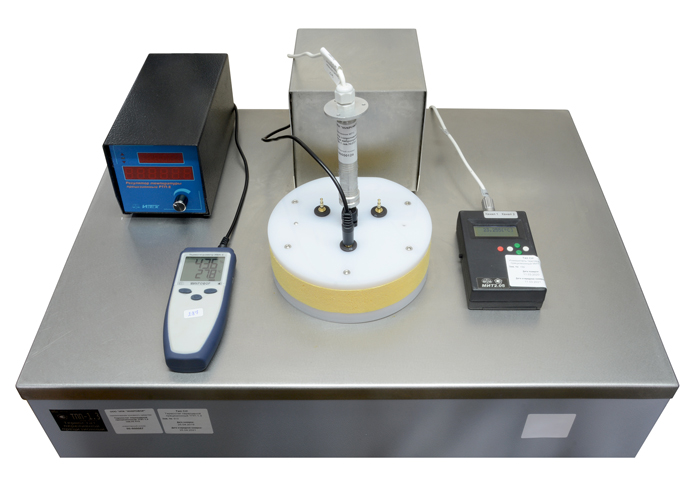

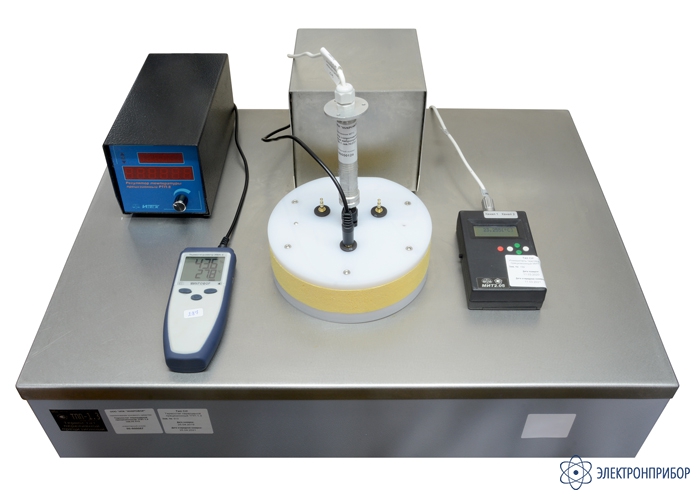

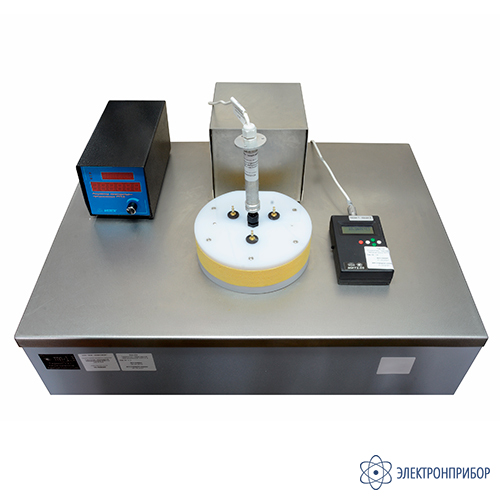

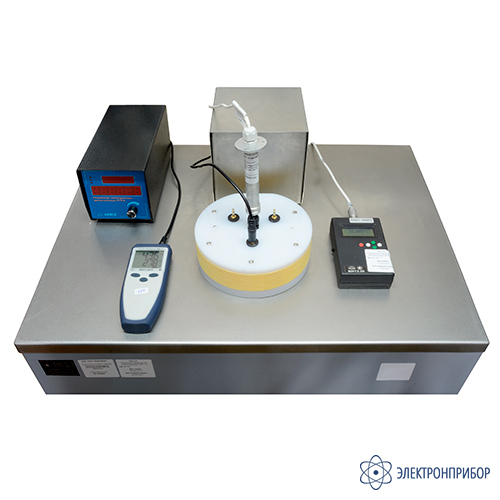

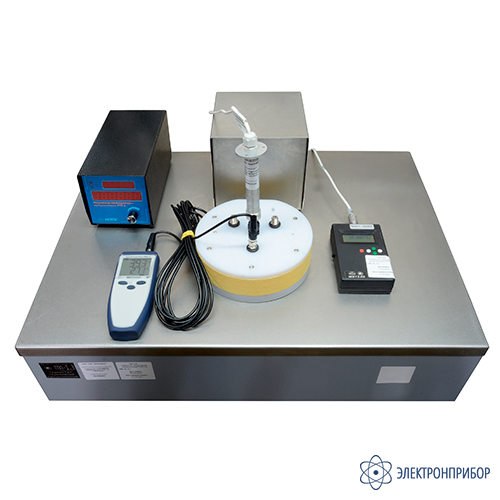

    Рис.1. Выносной зонд ИВА-6Н установлен в термостат ТПП-1.3 с использованием вставки и кабелей КУ-2 и КУ-3 для проведения поверки по каналу измерения температуры.

  • Комплект поставки Вставка для термостата ТПП-1 с тремя трубками 12 мм

    № Наименование Количество
    1 Вставка для термостата ТПП-1 с тремя трубками 12 мм для поверки и юстировки термогигрометров ИВА-6 или преобразователей ДВ-2 (кроме исполнений -АК и -В) по каналу измерения температуры 1
