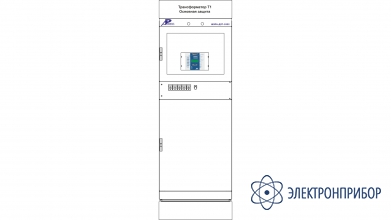

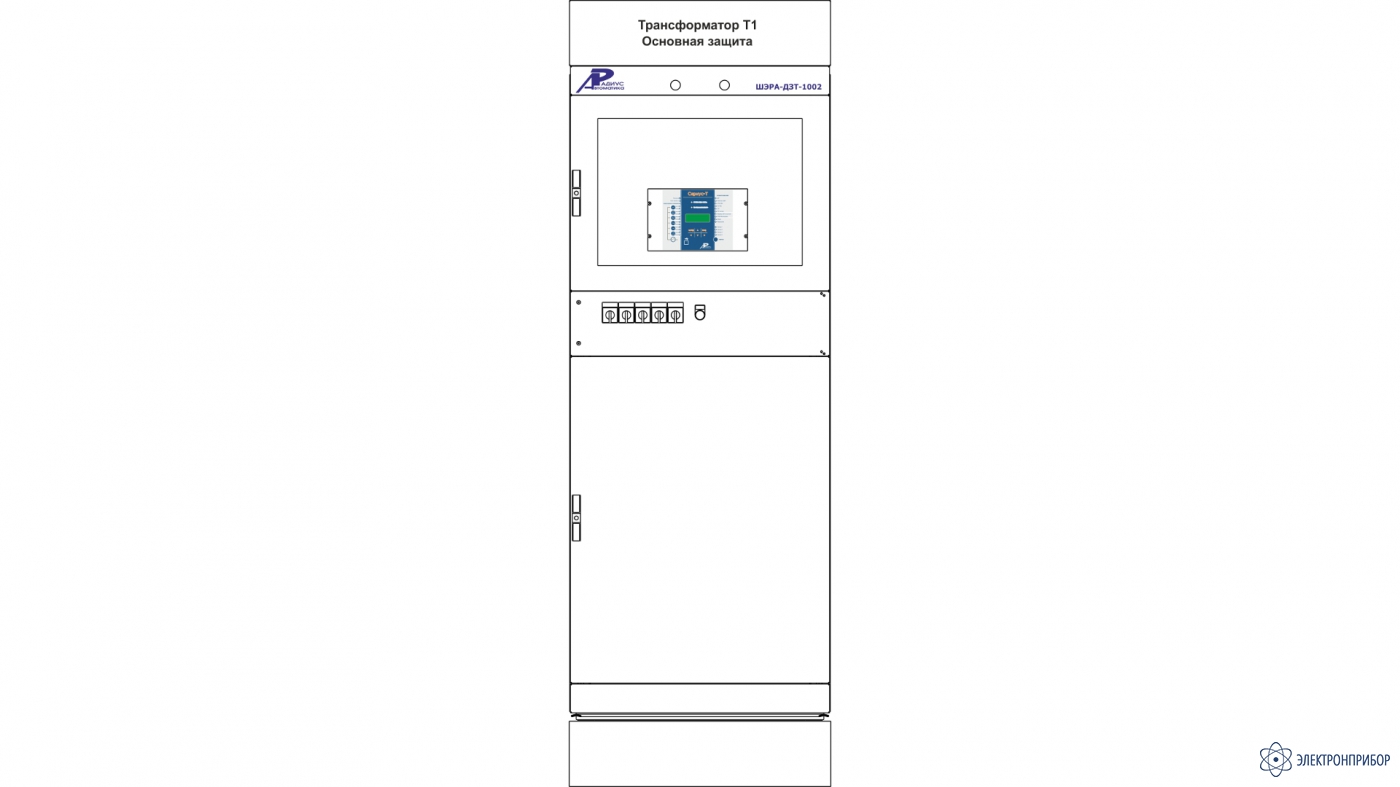

ШЭРА-ДЗТ-1002 — шкаф основных защит двухобмоточного трансформатора
Код товара: 50752-
-
Гарантия
5 лет
-
Производитель
Описание шкафа основных защит двухобмоточного трансформатора ШЭРА-ДЗТ-1002:
Шкаф основных защит двухобмоточного трансформатора ШЭРА-ДЗТ-1002 БПВА.656457.426, БПВА.650645.001 ТУ.
Исполнение:
- Двустороннее обслуживание;
- Установка в помещении;
- Напольная установка;
Основные функции шкафа основных защит двухобмоточного трансформатора ШЭРА-ДЗТ-1002:
Основные функции БПВА.468263.107:
Комплект основных защит двухобмоточного трансформатора для схемы ОРУ Мостик выполнен на основе терминала «Сириус-Т»
- Дифференциальная токовая защита (ДЗТ) двуххобмоточного трансформатора (дифференциальная токовая отсечка и дифференциальная токовая защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания);
- Газовая защита (прием сигналов от первой группы контактов газовых реле с действием на отключение через промежуточные реле);
- Двухступенчатая максимальная токовая защита (МТЗ) со стороны ВН с возможностью комбинированного пуска по напряжению со стороны НН и блокировкой по второй гармонике дифференциального тока от бросков тока намагничивания;
- МТЗ стороны НН с возможностью комбинированного пуска по напряжению от стороны НН;
- Защита от перегрузки по каждой стороне;
- Прием технологических сигналов от трансформатора;
- Управление схемой обдува трансформатора как по току нагрузки, так и по сигналам датчиков температуры;
- Блокировка РПН по току нагрузки;
- Устройство резервирования при отказе выключателя (УРОВ);
- Контроль небаланса в плечах ДЗТ;
- Контроль сопротивления изоляции в цепях газовых защит трансформатора и РПН.
Особенности шкафа основных защит двухобмоточного трансформатора ШЭРА-ДЗТ-1002:
Шкафы серии ШЭРА представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции Rittal с использованием оригинальных деталей в специфичном для заказчика исполнении шкафа.
Шкафы серии ШЭРА выпускаются в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).
В шкафах серии ШЭРА используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.
При изготовлении шкафов серии ШЭРА применяется оригинальная технология высококачественного электрического монтажа , с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза EAC, и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.
Устройства в шкафах серии ШЭРА соответствуют критериям качества функционирования А в части электромагнитной совместимости по:
- ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний - 3;
- ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4;
- ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3;
- ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5;
- ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3;
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4;
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4;
- ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3;
- ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4;
- ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5;
- ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94).
Стандартные шкафы серии ШЭРА обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии ШЭРА, по запросу заказчика, может быть усилена.
С каждым шкафом серии ШЭРА поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.
Система менеджмента качества производства соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008). Шкафы серии ШЭРА-Н изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии Сириус, разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по витой паре (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии Сириус могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом.
Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».
Шкафы серии ШЭРА имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.
Все шкафы наружного исполнения ШЭРА оборудованы активной системой подогрева и опционально могут быть дооснащены комплектом утепления.
-
-
Технические характеристики шкафа основных защит двухобмоточного трансформатора ШЭРА-ДЗТ-1002:
Параметр Значение Маркировка «ШЭРА» Исполнение шкафы с двусторонним обслуживанием Степень защиты по ГОСТ 14254 IP54 Предельная рабочая температура окружающего воздуха от +1 °С до +40 °С Количество устанавливаемых в шкаф типовых комплектов РЗА, шт до 4(9)-х Габариты (ВхШхГ), мм 2000х800х600, дополнительно к высоте:
- цоколь 100 или 200
- информационная табличка 100 или 200 -
Комплект поставки ШЭРА-ДЗТ-1002
№ Наименование Количество 1 Шкаф основных защит двухобмоточного трансформатора ШЭРА-ДЗТ-1002 1 -
