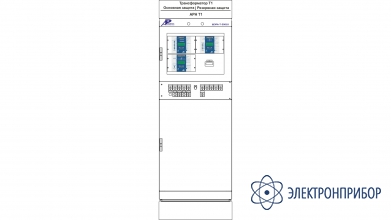

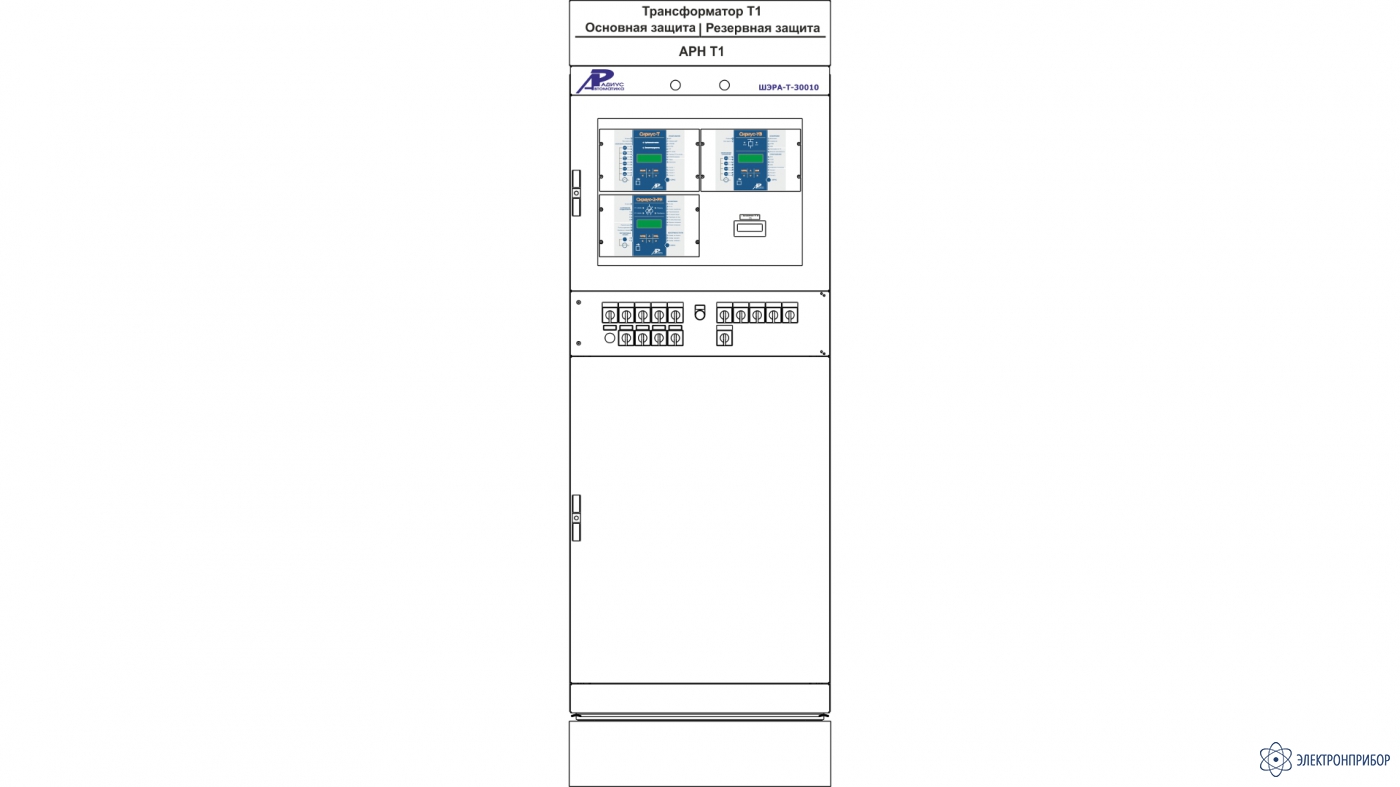

ШЭРА-Т-30010 — шкаф защит двухобмоточного трансформатора, АУВ сторон ВН и НН
Код товара: 51331-
-
Производитель
Сертификаты
Назначение шкафа защит двухобмоточного трансформатора, АУВ сторон ВН и НН ШЭРА-Т-30010:
Шкаф защит двухобмоточного трансформатора, АУВ сторон ВН и НН ШЭРА-Т-30010 (БПВА.656457.456, БПВА.650645.001 ТУ).
Исполнение:
- Двустороннее обслуживание;
- Установка в помещении;
- Напольная установка.
Основные функции шкафа защит двухобмоточного трансформатора, АУВ сторон ВН и НН ШЭРА-Т-30010:
Основные функции комплекта БПВА.468263.005-01:
Комплект регулирования напряжения трансформатора под нагрузкой построен на базе Устройства «Сириус-2-РН»
- Автоматическое поддержание напряжения в заданном диапазоне с коррекцией уровня напряжения по току нагрузки;
- Управление электроприводами РПН в импульсном и непрерывном режимах;
- Контроль положения РПН и вывод текущей ступени на внешний индикатор;
- Контроль исправности приводов РПН;
- Одновременный контроль двух систем шин;
- Оперативное переключение регулирования с одной системы шин на другую;
- Оперативное изменение напряжения поддержания;
- Блокировка регулирования при перегрузке по току, при пониженном и повышенном напряжении, при повышенном напряжении нулевой или обратной последовательности, а также по входным - сигналам и при неисправности электропривода РПН;
- Наличие режима ручного управления электроприводом РПН.
Основные функции комплекта БПВА.468263.102:
Комплект резервных защит трансформатора и АУВ стороны ВН построен на базе устройств а «Сириус-УВ»
- Трехступенчатая трехфазная направленная МТЗ со стороны ВН с независимой выдержкой времени с комбинированным пуском по напряжению от стороны СН и/или НН и блокировкой по содержанию второй гармоники в фазных токах для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора;
- Четырехступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП) и блокировкой по содержанию второй гармоники в токе нулевой последовательности для защиты от ложных срабатываний при БНТ силового трансформатора
- Газовая защита трансформатора и РПН (прием сигналов от второй группы контактов газовых реле с действием на отключение или сигнализацию);
- Автоматическое ускорение МТЗ и ТЗНП при включении;
- Защита от обрыва фаз (ЗОФ) и несимметричного режима по току обратной последовательности с независимой выдержкой времени;
- Защита минимального напряжения (ЗМН);
- Защита от повышения напряжения (ЗПН);
- Защита от появления в первичной сети напряжения нулевой последовательности;
- Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения управление выключателем стороны ВН;
- Контроль исправности цепей включения и отключения выключателя;
- Защита электромагнитов включения и отключения от длительного протекания тока;
- Защита от непереключения фаз (ЗНФ) и неполнофазного режима (ЗНФР);
- Двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе с действием на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит.
- Одно или двукратное АПВ;
- Контроль напряжения и/или синхронизма при командном включении или АПВ (только для комплекта БПВА.468263.102-02);
- УРОВ с автоматической проверкой исправности выключателя или с дублированным пуском от защит;
- Контроль цепей трансформатора напряжения (ТН);
- Контроль сопротивления изоляции цепей газовых защит с переводом действия газовых защит на сигнализацию при снижении сопротивления изоляции.
Основные функции комплекта БПВА.468263.107:
Комплект основных защит двухобмоточного трансформатора для схемы ОРУ Мостик выполнен на основе терминала «Сириус-Т»
- Дифференциальная токовая защита (ДЗТ) двуххобмоточного трансформатора (дифференциальная токовая отсечка и дифференциальная токовая защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания);
- Газовая защита (прием сигналов от первой группы контактов газовых реле с действием на отключение через промежуточные реле);
- Двухступенчатая максимальная токовая защита (МТЗ) со стороны ВН с возможностью комбинированного пуска по напряжению со стороны НН и блокировкой по второй гармонике дифференциального тока от бросков тока намагничивания;
- МТЗ стороны НН с возможностью комбинированного пуска по напряжению от стороны НН;
- Защита от перегрузки по каждой стороне;
- Прием технологических сигналов от трансформатора;
- Управление схемой обдува трансформатора как по току нагрузки, так и по сигналам датчиков температуры;
- Блокировка РПН по току нагрузки;
- Устройство резервирования при отказе выключателя (УРОВ);
- Контроль небаланса в плечах ДЗТ;
- Контроль сопротивления изоляции в цепях газовых защит трансформатора и РПН.
Особенности шкафа защит двухобмоточного трансформатора, АУВ сторон ВН и НН ШЭРА-Т-30010:
Шкафы серии «ШЭРА» представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции «Rittal» с использованием оригинальных деталей ООО НПФ «РАДИУС» в специфичном для заказчика исполнении шкафа.
Шкафы серии «ШЭРА» выпускаются ООО НПФ «РАДИУС» в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).
В шкафах серии «ШЭРА» используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.
При изготовлении шкафов серии «ШЭРА» применяется оригинальная технология высококачественного электрического монтажа ООО НПФ «РАДИУС», с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза «EAC», и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.
Устройства в шкафах серии «ШЭРА» соответствуют критериям качества функционирования «А» в части электромагнитной совместимости по:
- ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний 3
- ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3
- ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3
- ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4
- ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94)
Стандартные шкафы серии «ШЭРА» обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии «ШЭРА», по запросу заказчика, может быть усилена.
С каждым шкафом серии «ШЭРА» поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.
Система менеджмента качества производства ООО НПФ «РАДИУС» соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).
Шкафы серии «ШЭРА» изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии «Сириус», разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по «витой паре» (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии «Сириус» могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом. Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».
Шкафы серии «ШЭРА» имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.
Все шкафы наружного исполнения «ШЭРА» оборудованы активной системой подогрева и опционально могут быть дооснащены комплектом утепления. -
-
Технические характеристики шкафа защит двухобмоточного трансформатора, АУВ сторон ВН и НН ШЭРА-Т-30010:
Параметр Значение Маркировка «ШЭРА» Исполнение шкафы с двусторонним обслуживанием Габариты (ВхШхГ), мм 2000х800х400 Степень защиты по ГОСТ 14254 IP54 Предельная рабочая температура окружающего воздуха от +1 °С до +40 °С Количество устанавливаемых в шкаф типовых комплектов РЗА, шт до 4(9)-х -
Комплект поставки ШЭРА-Т-30010
№ Наименование Количество 1 Шкаф защит двухобмоточного трансформатора, АУВ сторон ВН и НН ШЭРА-Т-30010 1 -
Файлы для ШЭРА-Т-30010
