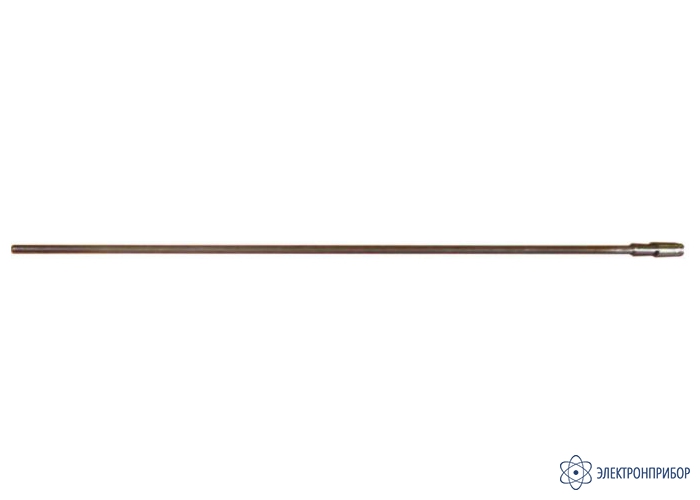

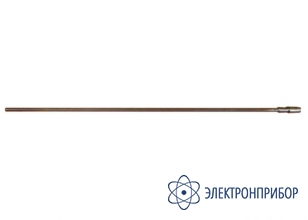

ПТСВ-4-2 — термометр сопротивления платиновый (-50…+232°С)
Код товара: 66195-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
49400-12 до 10.03.2027
Назначение термометра сопротивления платинового (-50…+232°С) ПТСВ-4-2:
Термометр сопротивления платиновый вибропрочный ПТСВ-4-2 предназначен для измерений температуры в диапазоне от -50 до +232°С, а также для поверки и калибровки термометров сопротивления (ТС) и термоэлектрических преобразователей (ТП).
Особенности термометра сопротивления платинового (-50…+232°С) ПТСВ-4-2:
- Вибропрочное исполнение;
- Корпус из нержавеющей стали;
- 4-х проводная схема подключения.
Описание термометра сопротивления платинового (-50…+232°С) ПТСВ-4-2:
Термометры ПТСВ являются переносными приборами и состоят из первичного термопреобразователя – чувствительного элемента (ЧЭПТ) и защитного корпуса.
Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометров является ЧЭПТ, представляющий собой резистор, в виде спирали из платиновой проволоки, размещенной в канале керамического каркаса. К каждому концу спирали приварены по два вывода, идущих к головке термометра и служащих для подсоединения термометра к электроизмерительной аппаратуре.
ЧЭПТ помещен в герметизированный защитный корпус, представляющий собой металлическую трубку, на которой закреплена головка термометра с выводами. Металлическая трубка с ЧЭПТ и выводами заполнена порошком оксида алюминия.
Измерение сопротивления термометра осуществляется по четырехпроводной схеме. Термометр имеет четыре вывода – два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов – произвольный.
Термометры выпускаются в разных модификациях, отличающихся диапазоном измерений температуры, размерами и чистотой материала ЧЭПТ.
Термометр ПТСВ-4-2 укомплектован соединительным кабелем. Длина кабеля не менее 1,5 м.
-
-
Технические характеристики термометра сопротивления платинового (-50…+232°С) ПТСВ-4-2:
Параметр Значение ПТСВ-1-2 ПТСВ-2-3 ПТСВ-3-3 ПТСВ-4-2 ПТСВ-5-3 Диапазон измеряемых температур, °С -50... +450 -200... +200 -50... +500 -50... +232 -50... +250 Разряд по ГОСТ 8.558-93 2 3 3 2 3 Длина монтажной части, мм 550 60 550 550 550 Диаметр монтажной части, мм 6 6 6 6 6 Номинальный измерительный ток, мА 1 1 1 1 1 Показатель тепловой инерции, с 40 10 40 40 40 Тип разъёма MiniDIN-6 Масса ПТСВ, кг 0,105 0,010 0,105 0,105 0,090 Масса ЧЭПТ, кг 0,004 0,004 0,004 0,004 0,004 Температура, °С Погрешность, °С 2-й разряд 3-й разряд Зависимость абсолютной погрешности ПТСВ от температуры и разряда -200 0.04 0.05 -50 0.02 0.025 0.01000 (тройная точка воды) 0.01 0.02 29.76460 (точка плавления галлия) 0.01 0.02 156.5985 (точка затвердевания индия) 0.02 0.03 231.9280 (точка затвердевания олова) 0.02 0.04 419.5270 (точка затвердевания цинка) 0.02 0.04 500 0.03 0.07 -
Комплект поставки ПТСВ-4-2
№ Наименование Количество 1 Термометр сопротивления платиновый (-50…+232°С) ПТСВ-4-2 1 2 Чувствительный элемент ЧЭПТ 1 3 Руководство по эксплуатации 1 4 Методика поверки 1
