Устройства поверки секундомеров

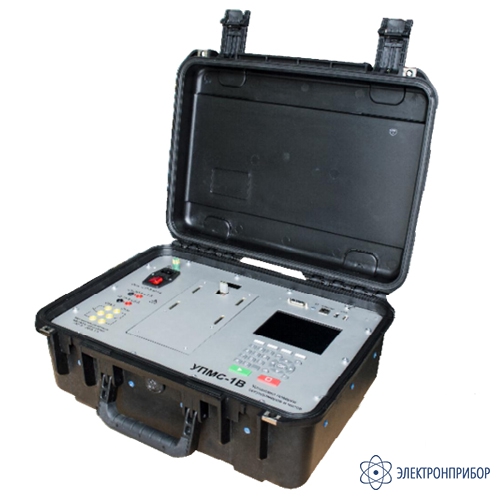

УПМС-1В — установка для поверки секундомеров и часов

Код товара: 56698
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

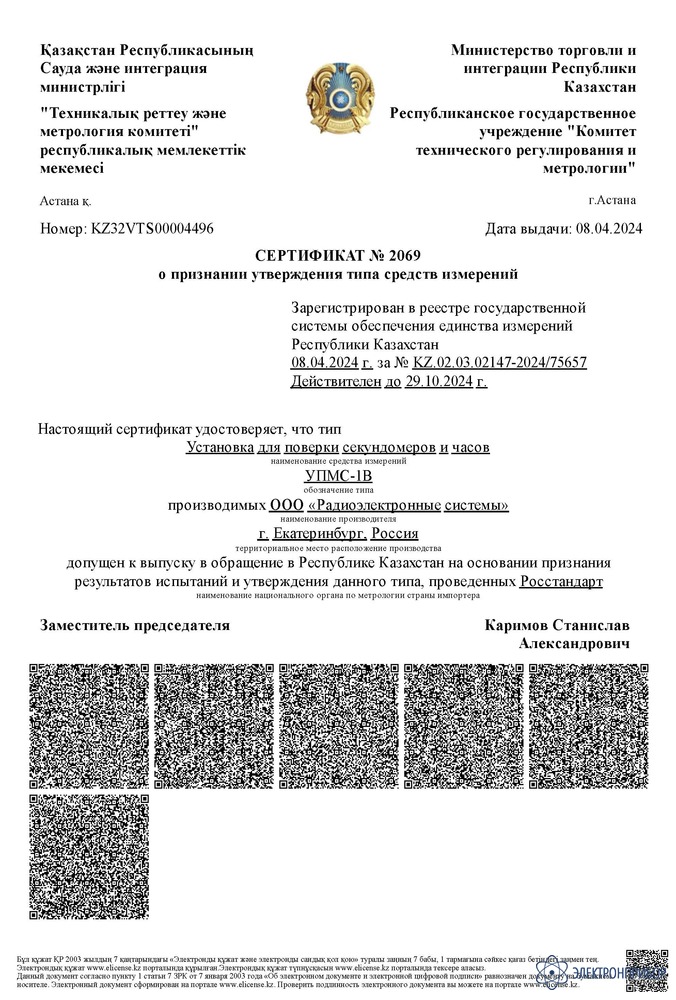

    • Госреестр СИ РФ

      76705-19 до 29.11.2029

    Назначение установки для поверки секундомеров и часов УПМС-1В:

    УПМС-1В предназначена для поверки механических, электрических и электронных секундомеров с механическим и электрическим запуском, часов, в т.ч. авиационных.

    Установка позволяет проводить поверку в соответствии:

    • ГОСТ 8.423-81 Секундомеры механические. Методы и средства поверки;
    • ГОСТ 8.286-78 Секундомеры электрические. Методы и средства поверки;
    • АИЖ2.813.001 МП Секундомеры механические. Методика поверки;
    • МП 80-262-2004 Часы авиационные АЧС-1, АЧС-1М. Методика поверки.

    Указанный перечень документов не является исчерпывающим, установка позволяет проводить поверку практически всех существующих на рынке секундомеров и часов, для которых выполняются требования Государственной поверочной схемы для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621.

    Особенности установки для поверки секундомеров и часов УПМС-1В:

    • Автоматизирован процесс поверки секундомеров (механических – в вертикальном и горизонтальном положениях) и часов;
    • Быстрая проверка и настройка точности хода механических часов и секундомеров;
    • Хранение и просмотр результатов измерений, включая снимки показаний поверяемых приборов в заданных точках, с возможностью их переноса на компьютер или внешний накопитель;
    • Печать протоколов поверки (при подключении к компьютеру с принтером);
    • Исполнение в ударопрочном, пыле- и влагозащищенном кейсе, может использоваться в составе мобильной лаборатории.

    Описание работы

    При поверке механических секундомеров установка УПМС-1В позволяет задать длительность двух временных интервалов поверки. Автоматизированный цикл поверки установкой УПМС-1В заключается в запуске секундомеров и их остановке с фотофиксацией секундомера после остановки. Указанный цикл установка повторяет до девяти раз для каждого временного интервала, для вертикального и горизонтального положения секундомера. Поворот платформы из горизонтального положения в вертикальное и обратно осуществляется установкой автоматически.

    При поверке секундомеров и часов с электрическим запуском установка позволяет собрать электрическую схему, соответствующую типу поверяемого средства измерения. В составе установки имеются источники постоянного до 50В и переменного до 270В напряжений и два электронных реле с переключающей группой контактов. Результат испытания может фиксироваться на фотографии.

    При поверке часов установка УПМС-1В осуществляет фотофиксацию положения стрелок и циферблата часов через заданные интервалы времени.

    Установка УПМС-1В с помощью микрофона позволяет измерять период колебания маятника механических часов и секундомеров. Указанная функция позволяет проводить настройку точности хода часов и секундомеров или предварительную проверку точности хода до запуска длительного цикла поверки.

  • Технические характеристики установки для поверки секундомеров и часов УПМС-1В:

    Параметр Значение
    Диапазон воспроизведений длительности интервалов времени, с:
    - для электронных и электрических секундомеров с электрическим запуском
    - для механических, электрических и электронных секундомеров с механическим запуском
    - для часов

    от 2∙10-4 до 4∙105
    от 5 до 4∙105
    от 5 до 1209600
    Дискретность установки интервалов времени, с 1∙10-4
    Пределы допускаемой относительной погрешности частоты опорного генератора δоп 10 МГц в течение 1 года ±1,3∙10-6
    Пределы допускаемой абсолютной погрешности воспроизведений длительности интервалов времени, с:
    - при поверке электронных и электрических секундомеров с электрическим запуском1
    - при поверке механических, электрических и электронных секундомеров с механическим  запуском
    - для часов

    ±(50∙10-6+Тинт∙|δоп|)*
    ±(6∙10-3+Тинт∙|δоп|)

    ±(1,5+Тинт∙|δоп|)
    Диапазон воспроизведений напряжения постоянного тока, В от 2 до 50
    Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % ±2
    Диапазон воспроизведений напряжения переменного тока, В от 25 до 270
    Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, % ±1
    Пределы допускаемой относительной погрешности воспроизведений частоты 50 Гц ±2·10-6
    Параметры электрического питания:
    - напряжение переменного тока, В
    - частота переменного тока, Гц

    от 198 до 253
    от 47 до 63
    Потребляемая мощность, Вт, не более 100
    Рабочие условия измерений:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха при температуре +25 °С, %, не более
    - атмосферное давление, кПа

    от +5 до +40
    80
    от 60 до 105,2
    Средняя наработка на отказ, ч, не менее 15000
    Срок службы, лет, не менее 15
    Габаритные размеры (длина х ширина х высота), мм, не более 507×394×200
    Масса, кг, не более 14
  • Комплект поставки УПМС-1В

    Наименование Количество
    1 Установка для поверки секундомеров и часов УПМС-1В 1
    2 Комплект соединительных проводов 1
    3 Комплект принадлежностей 1
    4 Руководство по эксплуатации 1
    5 Методика поверки 1
