ВК-315А — пьезоэлектрический вибропреобразователь

Код товара: 51111
  • 85778-22
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      85778-22 до 07.06.2027

    Сертификаты

    Описание пьезоэлектрического вибропреобразователя ВК-315А:

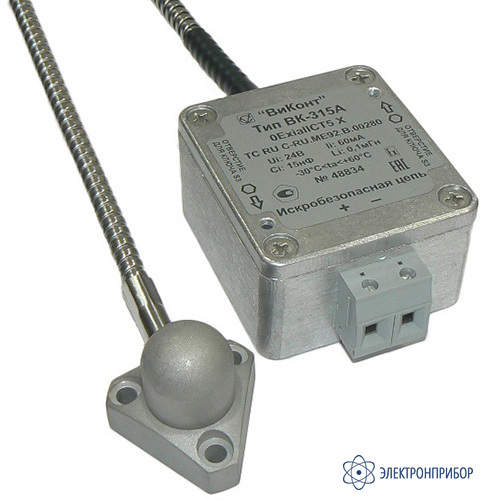

    Вибропреобразователь ВК-315А - пьезоэлектрический акселерометр с выносной электроникой.

    Особенности пьезоэлектрического вибропреобразователя ВК-315А:

    • измеряемый параметр - мгновенное значение виброскорости;
    • на выходе формируется выходной сигнал переменного тока, пропорциональный мгновенному значению виброскорости;
    • пьезоэлектрический преобразователь (датчик) подключается к согласующему усилителю специальным кабелем в металлорукаве;
    • соединение герметично и не разборно;
    • питание вибропреобразователя от источника постоянного напряжения по измерительной цепи (двухпроводная линия). Маркировка взрывозащиты "0ExiaIIСТ5 X";
    • подключение через клеммную колодку;
    • материал корпуса - нержавеющая сталь.

    Варианты исполнения пьезоэлектрического вибропреобразователя ВК-315А:

    Вибропреобразователь ВК-315А поставляется в двух модификациях, отличающихся диапазоном температуры окружающего воздуха при применении:

  • Технические характеристики пьезоэлектрического вибропреобразователя ВК-315А:

    Параметр ВК-310
    ВК-312
    ВК-315А
    ВК-315А-Т400
    ВК-315А-Т600    		 ВК-310С
    ВК-312С-1
    ВК-315С-1    		 ВК-312С
    ВК-315С
    ВК-315С-400 ВК-315С-600
    Диапазоны рабочих частот, Гц от 10 до 1000
    от 2 до 1000
    от 20 до 200
    Диапазон измерений амплитуды виброускорения, м/с2 от 0,1 до 30 от 0,1 до 100
    Номинальные значения коэффициента преобразования на выходе переменного тока, мА/(мм·с-1) 0,05; 0,025 - -
    на выходе постоянного тока, мА/(мм·с-1) - 0,53; 0,16 0,53; 0,16
    на выходе переменного напряжения, мВ/(мм·с-1) - - 50; 25
    Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % ±5
    Нелинейность амплитудной характеристики на базовой частоте 80Гц, % в диапазоне от нижнего предела диапазона измерений до 0,1 верхнего предела диапазона измерений включительно ±6
    в диапазоне св. 0,1 до 1,0 верхнего предела диапазона измерений ±3
    Неравномерность амплитудночастотной характеристики в диапазоне от 2,5∙Fн (нижнего предела рабочего диапазона частот) до 0,75·Fв (верхнего предела рабочего диапазона частот), % ±10
    Неравномерность амплитудночастотной характеристики в рабочем диапазоне частот, дБ ±3
    Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/℃ ±0,1

  • Комплект поставки ВК-315А

    № Наименование Количество
    1 Вибропреобразователь ВК-315А 1
    2 Комплект крепежных винтов или магнитного держателя 1
    3 Розетка соединительная (согласно спецификации заказа) 1
    4 Паспорт 1
    5 Руководство по эксплуатации 1
