ВК-315С-1 — пьезоэлектрический вибропреобразователь

Код товара: 51114
  • 85778-22

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      85778-22 до 07.06.2027

    Сертификаты

    Назначение пьезоэлектрического вибропреобразователя ВК-315С-1:

    Вибропреобразователи серии ВК-310 представляют собой пьезоэлектрические акселерометры с согласующими усилителями и предназначены для применения в составе аппаратуры непрерывного вибрационного контроля, защиты и вибродиагностики турбоагрегатов, питательных насосов двигателей нефтеперекачивающих и газокомпрессорных станций, вибродиагностики электрических станций и других объектов.

    Вибропреобразователь ВК-315С-1 предназначен для непрерывного вибрационного контроля и вибродиагностики турбоагрегатов, питательных насосов, двигателей и насосов нефтеперекачивающих и газокомпрессорных станций, и другого технологического оборудования.

    Особенности пьезоэлектрического вибропреобразователя ВК-315С-1:

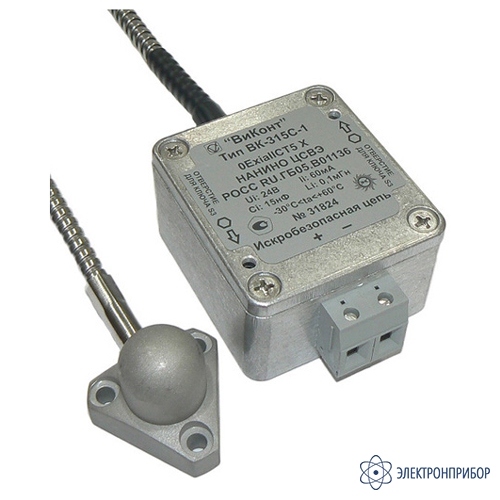

    • Вибропреобразователь ВК-315С-1 состоит из пьезоэлектрического преобразователя (датчика) и выносного согласующего усилителя в отдельном корпусе, соединенных вибростойким кабелем в металлорукаве из нержавеющей стали;
    • Соединение герметично и не разборно;
    • Датчик устанавливается непосредственно на контролируемом объекте;
    • Выносной согласующий усилитель формирует выходной унифицированный токовый сигнал, пропорциональный СКЗ виброскорости;
    • Электропитание вибропреобразователя - от стабилизированного источника постоянного напряжения 24 В по измерительной линии (двухпроводная линия);
    • Выходной унифицированный сигнал 4 - 20 мА пропорциональный СКЗ виброскорости;
    • Маркировка взрывозащиты "0ExiaПСТ5 Х";
    • Материал корпуса - нержавеющая сталь.

    Описание пьезоэлектрического вибропреобразователя ВК-315С-1:

    Вибропреобразователи серии ВК-310 состоят из пьезоэлектрического преобразователя соединенного с согласующим усилителем и выпускаются в двух модификациях, отличающихся конструктивным исполнением.

    Конструктивно пьезоэлектрический датчик и предусилитель вибропреобразователей ВК-310Х собраны в едином корпусе.

    Вибропреобразователи ВК-312Х и ВК-315Х имеют выносной предусилитель, соединенный с пьезоэлектрическим датчиком специальным кабелем. Соединение неразборно и герметично.

    Вибропреобразователи серии ВК-310 имеют маркировку взрывозащиты 0ExiaIICT5X и могут применяться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ТР ТС 012/2011, ГОСТ 30852.0-2002 (МЭК 60079-0-1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1998), гл. 7.3. ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне.

    Корпуса вибропреобразователей ВК-310Х изготавливаются из алюминиевого сплава Д16Т по ГОСТ 21488-76, содержание Mg 1,8 - 2,6%, Ti до 0,1%. По согласованию с Заказчиком, корпуса вибропреобразователей ВК-310X могут быть изготовлены их нержавеющей стали.

    Корпус датчиков ВК-315Х и ВК-312Х изготавливается из нержавеющей стали, а его предусилителя - из алюминиевого сплава Д16Т по ГОСТ 21488-97, содержание Mg 1,8 - 2,6%, Ti до 0,1%.

  • Технические характеристики пьезоэлектрического вибропреобразователя ВК-315С-1:

    Параметр ВК-310
    ВК-312
    ВК-315А    		 ВК-310С ВК-310А ВК-312С
    ВК-315С    		 ВК-312С-1
    ВК-315С-1
    Диапазон рабочих частот 10 - 1000 Гц 3 - 5000 Гц
    (10 - 1000)1 Гц    		 10 - 1000 Гц 10 - 1000 Гц
    Диапазон измерения:
    - по СКЗ виброскорости 0,1 – 30 мм/с
    (0,1 – 100)2 мм/с    		 - 0,1 - 30 мм/с 0,1 - 30 мм/с
    - по виброперемещению - - 0,05 - 400 м/с2 - -
    Номинальный коэффициент преобразования на частоте 45 Гц:
    - на выходе переменного тока 0,05 мА/(мм/с) - - - -
    - на выходе постоянного тока (4 - 20 мА) - 0,53 мА/(мм/с) - 0,53 мА/(мм/с) 0,53 мА/(мм/с)
    - на выходе переменного напряжения 50 мВ/(мм/с) 1 10 мВ/(м/с2) 50 мВ/(мм/с) -
    Отклонение коэффициента преобразования от номинального значения ±5 %
    Нелинейность амплитудной характеристики (АХ) в диапазоне, не более ±12 % ±6 %
    Неравномерность амплитудно-частотной характеристики (АЧХ):
    - в диапазоне частот 10 - 4000 Гц, не более - ±10 % - -
    - в диапазоне частот 20 - 750 Гц, не более ±10 % - ±10 % ±10 %
    Спад АЧХ:
    - на частотах 10 и 1000 Гц не более 20 % - 20 % 20 %
    - на частотах 3 и 5000 Гц не более - - -20 % - -
    Коэффициент нелинейных искажений выходного сигнала на базовой частоте, не более 3 % - 3 % - -
    Напряжение питания (пост.) 5 - 30 В 24±1,2 В 5 - 30 В 24±1,2 В 12 - 30 В
    Параметр Значение
    Относительный коэффициент поперечного преобразования вибропреобразователей со встроенным согласующим усилителем не более 10 % и вибропреобразователей с выносным согласующим усилителем не более 5 %
    Установочный резонанс:
    - вибропреобразователей ВК-310А, ВК-310 и ВК-310С
    - вибропреобразователей ВК-310Х
    - вибропреобразователей с выносным согласующим усилителем
    4 кГц
    не менее 18 кГц
    24 кГц
    Сопротивление изоляции не менее 20 МОм
    Режим работы вибропреобразователей непрерывный
    Полный средний срок службы не менее 10 лет
    Наработка на отказ при P(t)= 0,95 должна быть не менее 10000 часов
    Размеры вибропреобразователей не более, мм:
    - вибропреобразователей ВК-310 и ВК-310С
    - вибропреобразователя ВК-310А
    - датчика ВК-312, ВК-312С
    - датчика ВК-315А, ВК-315С
    - датчика ВК-312С-1 и ВК-315С-1
    - согласующих усилителей ВК-312 и ВК-315А
    - согласующих усилителей ВК-312С и ВК-315С
    - согласующих усилителей ВК-312С-1 и ВК-315С-1
    ∅ 68 х 115,3
    ∅ 28 х 83
    51 х 32 х 37
    52 х 38 х 40
    ∅ 40 х 31*
    93,5 х 58 х 37,1
    75 х 113 х 59
    75 * х 58* х 35
    Примечание: * - указаны максимальные размеры вибропреобразователей.
    Масса вибропреобразователей без соединительных кабелей не более, г:
    - датчика
    - выносного предусилителя
    - вибропреобразователя со встроенным предусилителем
    100
    300
    200

    Примечание:
    1 - значения диапазона рабочих частот и диапазона измерений могут быть изменены по специальному заказу.
    2 – значения диапазона измерения вибропреобразователей ВК-312 и ВК-315А по СКЗ виброскорости, выполняемых по специальному заказу.

  • Комплект поставки ВК-315С-1

    № Наименование Количество
    1 Вибропреобразователь ВК-315С-1 1
    2 Комплект крепежных винтов или магнитного держателя 1
    3 Паспорт 1
    4 Руководство по эксплуатации 1
