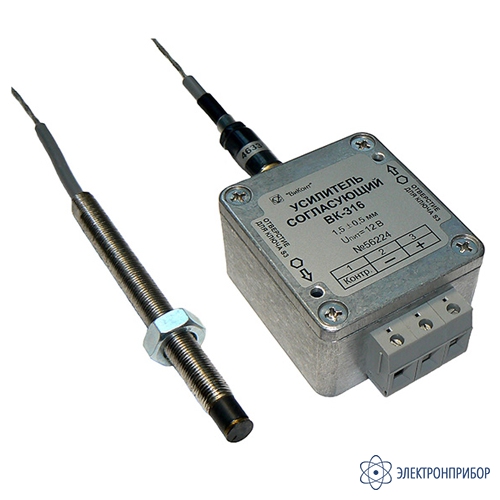

ВК-316 — вихретоковый датчик для измерения относительной вибрации

Код товара: 51122
  • 84040-21

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      84040-21 до 13.12.2026

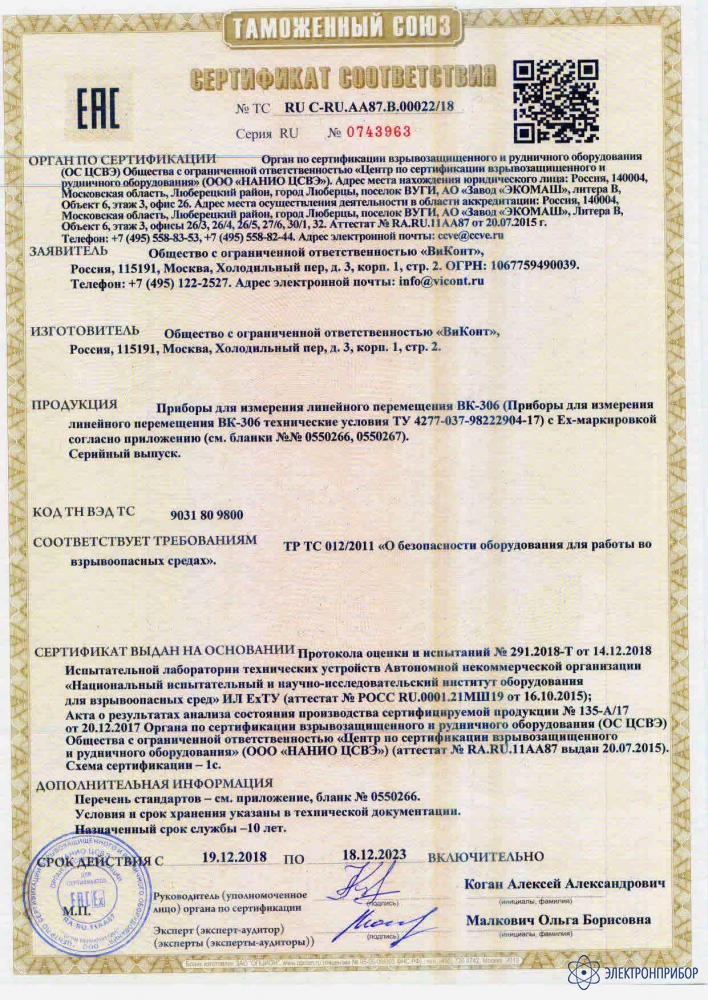

    Сертификаты

    Назначение вихретокового датчика для измерения относительной вибрации ВК-316:

    Вихретоковый преобразователь перемещений. Измеряемый параметр - двойной размах виброперемещения относительной вибрации ротора и статический зазор.

    Особенности вихретокового датчика для измерения относительной вибрации ВК-316:

    • Измеряемый параметр - двойной размах виброперемещения относительной вибрации ротора и статический зазор;
    • Имеется контрольный выход для установки рабочего зазора;
    • Поставляется в комплекте с согласующим усилителем;
    • Герметичный фторопластовый кабель длиной 5 м.

    Описание вихретокового датчика для измерения относительной вибрации ВК-316:

    Преобразователи ВК-316 имеют маркировку взрывозащищенности «0ЕхiaIICT5 X» и могут применяться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, гл. 7.3. ПУЭ, ГОСТ Р 51330.0-99 (МЭК 60079-14-96) и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне.

    Аппаратура измерения относительной вибрации вала КАСКАД ВК-306 состоит из преобразователя ВК-316, соединенного с вторичным блоком преобразователя ВК-361 кабельной линией связи.

    Аппаратура измерения относительной вибрации вала КАСКАД ВК-306 предназначена для непрерывного контроля относительных колебаний вращающихся валов. Может быть использована в системах мониторинга и диагностики турбоагрегатов электростанций, оборудования нефтеперерабатывающих и газокомпрессорных станций, питательных насосов, двигателей и другого оборудования, а также в АСУ ТП.

  • Технические характеристики вихретокового датчика для измерения относительной вибрации ВК-316:

    Параметр Значение
    Чувствительность, ±5% 4 мВ/мкм
    Частотный диапазон 10 - 1000 (1 - 5000) * Гц
    Диапазон зазоров 1,5 ± 0,5 мм
    Температурный диапазон +5 ... +70°C (-20 ... +100)°C*
    Амплитудный диапазон 5 - 1000 мкм
    Питание от блока ВК-361
    Чувствительность к температуре менее 0,1%/град
    Материал корпуса вибропреобразователя сталь 12Х18Н10Т
    Материал корпуса согласующего устройства сплав алюминия
    Крепление датчика М10 х 1
    Габаритные размеры датчика ВК-316 не более, мм М10 х 1 х L1
    Габаритные размеры согласующего усилителя ВК-316 не более, мм 94 х 39 х 58
    Масса датчика ВК-316 не более, г 150

    * По заказу диаметр датчиков может быть изменен.

  • Комплект поставки ВК-316

    № Наименование Количество
    1 Преобразователь для измерения относительных линейных перемещений (штоковый) ВК-318.30 1
