ВК-316ИС — вихретоковый датчик для измерения искривления/боя ротора
Код товара: 51123-
-
Гарантия
1 год
Назначение вихретокового датчика для измерения искривления/боя ротора ВК-316ИС:
Вихретоковый преобразователь перемещений. Предназначен для измерения относительных перемещений в ограниченном диапазоне измерения (измерение зазора, при контроле искривления ротора).
Описание вихретокового датчика для измерения искривления/боя ротора ВК-316ИС:

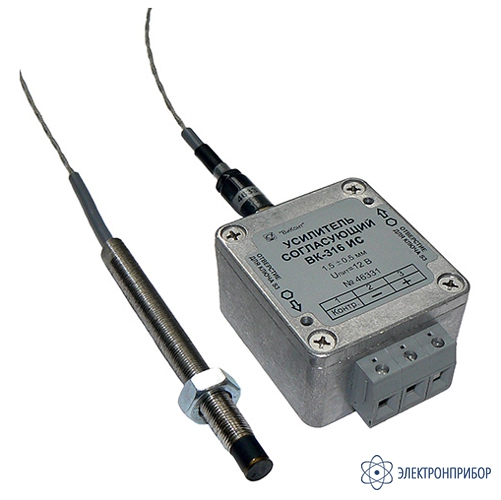

ВК-316ИС предназначен для измерения относительных перемещений в ограниченном диапазоне измерений, в частности, для измерения зазора при контроле искривления ротора. Преобразователь состоит из вихретокового датчика с выносным согласующим усилителем, соединенных герметичным фторопластовым кабелем. Принцип действия преобразователя основан на использовании явления вихревых токов, которые возбуждаются на контролируемой поверхности высокочастотным электромагнитным полем катушки преобразователя и создают экранирующее поле. Степень взаимодействия этих высокочастоных полей линейно зависит от зазора между катушкой преобразователя и контролирумой поверхностью. Изменение величины зазора преобразуется в пропорциональное изменение выходного тока.
Датчики относительного расширения ротора служат для контроля тепловых расширеней роторов паровых турбин при их прогреве перед пуском, а также в процессе эксплуатации турбоагрегата. Датчики являются бесконтактными, принцип действия основан на вихревых токах. По сравнению с индуктивными трансформаторными датчиками наша продукция обеспечивает значительно более высокую точность и стабильность характеристик. Унифицированный токовый выход обеспечивает интеграцию в любую станционную АСУ ТП.
-
-
Технические характеристики вихретокового датчика для измерения искривления/боя ротора ВК-316ИС:
Параметр Значение Чувствительность, мА/мм 4 мВ/мкм Диапазон измерения зазора (при номинальном зазоре 1,5±0,1 мм), мм ±0,5 Допустимый диапазон рабочих температур, C +5 ... +70 Питание + 12 В от блока ВК-361ИСД.02 Чувствительность к температуре не более, %/град 0,1 Материал корпуса датчика сталь 12Х18Н10Т Материал корпуса согласующего усилителя сплав алюминия Масса датчика (без согласующего усилителя) не более, г. 180 Габаритные размеры датчика, мм М10 X 1; L= 65 Габаритные размеры усилителя согласующего, мм (94 X 39 X 58) Средний срок службы не менее, лет 10 -
Комплект поставки ВК-316ИС
№ Наименование Количество 1 Вихретоковый датчик для измерения искривления/боя ротора ВК-316ИС 1 -
