ВК-317.01 — импульсный датчик оборотов вихретоковый

Код товара: 51131
  • 30951-11

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      30951-11 до 25.11.2026

    Сертификаты

    Назначение импульсного датчика оборотов вихретокового ВК-317:

    Импульсный датчик оборотов ВК-317.01 предназначен для преобразования значений скорости вращения объекта в пропорциональное число импульсов и токовый сигнал. Принцип действия датчика ВК-317.01 основан на использовании явления вихревых токов. Катушка возбуждения создает в прилегающей к ней области высокочастотное магнитное поле, любое нарушение которого приводит к изменению регистрируемого потребляемого тока. Между фторопластовым наконечником датчика и контролируемой поверхностью устанавливается зазор, изменение величины которого преобразуется в пропорциональное изменение выходного тока, поступающего на регистрирующую аппаратуру.

    Для работы датчика ВК-317.01 достаточно одной метки на валу в виде паза (углубления) или шпонки (выступа) Датчик оборотов ВК-317.01 имеет ТТL-выход, позволяющий использовать датчик для работы непосредственно с любой электронно-счетной аппаратурой или системой АСУ (при наличии у нее соответствующего входа) без использования вторичного блока ВК-317.01. Для использования датчика с аппаратурой, не имеющей ТТL-входа и использующей другие уровни входных сигналов используется по заказу вариант исполнения ВК-317.01 с выходом "открытый коллектор". Герметичный фторопластовый кабель длиной 5 м.

    Используемые в тахометре ВК-307 датчики оборотов со встроенным согласующим усилителем ВК-317 и ВК-317-1 отличаются только конструкцией. Датчик ВК-317.01 имеет выносной согласующий усилитель.

    Описание импульсного датчика оборотов вихретокового ВК-317:

    Датчик ВК-317.01 конструктивно выполнен из двух узлов – чувствительный элемент датчика (катушка индуктивности) и согласующий усилитель, соединенных кабельной линией связи. Длина линии связи определяется по ТЗ заказчика, но не не превышает 10 м.

    Чувствительный элемент датчика ВК-317.01 представляет собой металлическую пустотелую трубку диаметром 16 мм и длиной 40 мм. На внешней поверхности трубки нарезана резьба М16. На одном конце датчика закреплен фторопластовый наконечник, внутри которого размещена катушка индуктивности. На противоположном конце датчика находится разъем для подключения кабельной линии связи с согласующим усилителем.

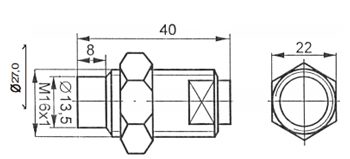

    Рис.1. Общий вид датчика оборотов ВК-317.01

  • Технические характеристики импульсного датчика оборотов вихретокового ВК-317.01:

    Параметр Значение
    Номинальный установочный зазор S 1,5 ± 0,2
    2,5 ± 0,2*
    3,5 ± 0,3*
    Диапазон измерения частоты вращения 1÷9999
    Рабочий диапазон температур -30 ... 60
    Напряжение питания 12 ± 0,5
    15 ± 0,5*
    12±24*
    Выходной сигнал:
    - открытый коллектор    		 до 50 мА/30 В
    - импульсный ТТЛ-уровень "0" - не более 0,4 В;
    "1" - не менее 2,4 В
    Длина соединительного кабеля 3,5 (1,5; 5.0; 10.0) мм*
    Исполнение соединительного кабеля металлорукав (ПВХ оболочка)*
    Габаритные размеры, мм, не более
    - чувствительный элемент
    - согласующий усилитель    		 М16х1; L=40; М10х1; L=100/250**;
    94х58х37
    Масса , кг, не более: 0,5

    * Значения параметров, выполняемых по специальному заказу.
    ** Длина датчиков определяется при заказе.

  • Комплект поставки ВК-317.01

    № Наименование Количество
    1 Импульсный датчик оборотов вихретоковый ВК-317.01 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
