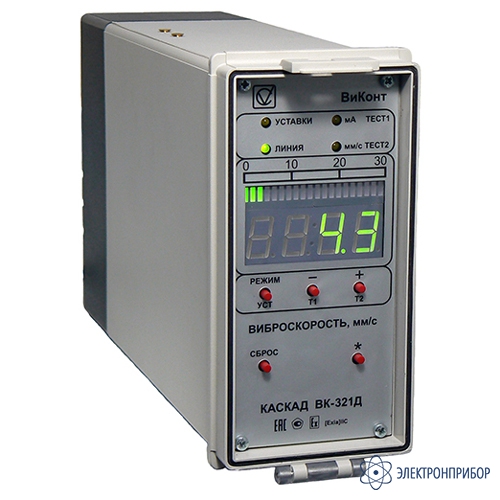

ВК-321Д — вторичный блок преобразователя с индикацией (абсолютная вибрация)

Код товара: 51065
  • 86541-22

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      86541-22 до 26.08.2027

    Сертификаты

    Назначение вторичного блока преобразователя с индикацией (абсолютная вибрация) ВК-321Д:

    Вторичный блок ВК-321Д предназначен для:

    • индикации в цифровом и аналоговом виде измеренных значений СКЗ виброскорости;
    • обеспечения питания виброизмерительного канала;
    • формирования выходных нормированных сигналов тока и напряжения;
    • формирования сигналов управления (реле) при превышении аварийных уровней вибрации;
    • обеспечения взрывозащиты.

    Используется совместно с датчиками ВК-310, ВК-312, ВК-315А и их модификациями.

    Описание вторичного блока преобразователя с индикацией (абсолютная вибрация) ВК-321Д:

    Вторичные блоки ВК-321Д прибора "КАСКАД" соответствуют ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и могут устанавливаться вне взрывоопасных зон помещений и наружных установок согласно маркировки взрывозащиты, гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

  • Технические характеристики вторичного блока преобразователя с индикацией (абсолютная вибрация) ВК-321Д:

    Параметр Значение
    Диапазон рабочих частот 10...1000 Гц
    Диапазон измерения СКЗ виброскорост 0,1…30 (0,1…100)*
    Номинальный коэффициент преобразования на базовой частоте 45 Гц на выходе переменного тока 0,05 мА с/мм
    Относительное отклонение коэффициента преобразования на базовой частоте от номинального значения на выходе переменного тока не более ±5 %
    Нелинейность амплитудной характеристики в диапазоне СКЗ виброскорости ±6
    Неравномерность амплитудно-частотной характеристики в рабочем диапазоне частот 20…750 не более ±10 %
    Неравномерность амплитудно-частотной характеристики на частотах 10 и 1000 Гц не более +10 %
    -20 %
    Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха 0,05 %/град
    Коэффициент поперечного преобразования вибропреобразователя не более 5 %
    Установочный резонанс не менее 24 кГц
    Взрывозащищенность [Exia]IIC
    Степень защиты от проникновения твердых тел и воды IP40
    Напряжение питания 5…30 В
    Диапазон рабочих температур:
    - для пьезоэлектрического преобразователя
    - для согласующего усилителя
    -40…120 °С
    -40…60 °С
    Габаритные размеры 151,9х72х290,3 мм
    Масса, не более 1 кг

    * - Значения параметров могут быть изменены по специальному заказу

  • Комплект поставки ВК-321Д

    № Наименование Количество
    1 Вторичный блок преобразователя с индикацией (абсолютная вибрация) ВК-321Д 1
