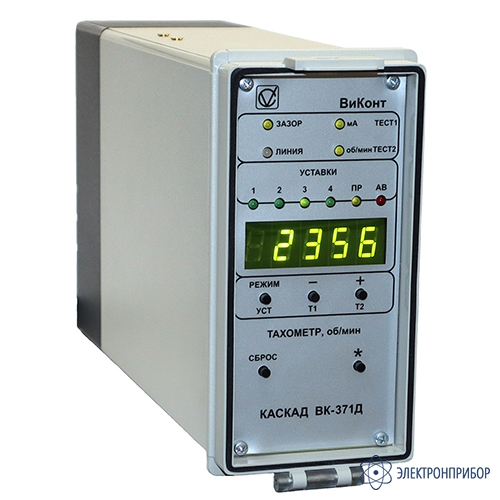

ВК-371Д — вторичный блок тахометра

Код товара: 51094
  • 30951-11

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      30951-11 до 25.11.2026

    Сертификаты

    Назначение вторичного блока тахометра ВК-371Д:

    Вторичный блок тахометра ВК-371Д предназначен для измерения и индикации частоты вращения различного оборудования, а также для выработки сигналов управления.

    Вторичный блок ВК-371Д обеспечивает:

    • отображение текущего значения частоты вращения на встроенном 5-х разрядном цифровом индикаторе;
    • светодиодную индикацию превышения уровней уставок частоты вращения ротора;
    • формирование сигналов типа "сухой контакт" путем замыкания соответствующих контактов реле для управления внешними устройствами защиты при превышении установленных значений частоты вращения, заданных уставками "Предупредительная (ПР)" и "Аварийная (АВ)" и при попадании значения частоты вращения в области частот “Зона 1” и “Зона 2”;
    • сигнализацию в виде мигания красного светодиода «ЛИНИЯ» о неисправности (обрыв или короткое замыкание) линии связи датчика оборотов с вторичным блоком;
    • формирование выходного унифицированного токового сигнала диапазона 4 - 20 мА, пропорционального значению частоты вращения от стационарного состояния до заданной максимальной величины (2000-13000 мин-1) и импульсного сигнала TTL-уровня на каждую метку ротора в диапазоне частот вращения от 1 мин-1 до 13000 мин-1;
    • деление количества входных импульсов на число меток на роторе (от 1 до 20).

  • Технические характеристики вторичного блока тахометра ВК-371Д:

    Параметр Значение
    Диапазон измерения частоты вращения:
    - по токовому выходу
    - по цифровому индикатору
    1…13000 мин -1
    1…12999 мин -1
    Нормированный диапазон измерения частот вращения:
    - по токовому выходу
    - по цифровому индикатору    		 1…13000 мин -1
    1…12999 мин -1
    Диапазон изменения выходного токового сигнала в рабочем диапазоне измерения частоты вращения 4 ÷ 20 мА
    Управление внешними устройствами при срабатывании сигнализации:
    - “Зона 1”
    - ”Зона 2”
    - предупредительной
    - аварийной
    - неисправность    		 Замыкание одного контакта реле по каждой уставке
    Параметры коммутируемых цепей:
    - ток, максимальный/номинальный, не более
    - максимальное напряжение, AC/DC, не более
    5 А
    250/350 В
    Напряжение питания ~220±10% / 24 ± 5 В
    Потребляемая мощность не более 10 ВА
    Габаритные размеры не более 136х68х255 мм
    Масса не более 1,5 кг
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха при +25 °С не более
    5 ÷ 50 °С
    80 %
    Сопротивление изоляции между сетевыми выводами и корпусом не менее 20 МОм
    Время установления рабочего режима не более 15 мин
    Средний срок службы 8 лет
    Режим работы Непрерывный
    Время непрерывной работы В пределах среднего срока служб аппаратуры

  • Комплект поставки ВК-371Д

    № Наименование Количество
    1 Вторичный блок тахометра ВК-371Д 1
    2 Комплект ответных частей 1
    3 Комплект крепежных изделий 1
    4 Техническое описание и инструкция по экслуатации 1
    5 Паспорт 1
