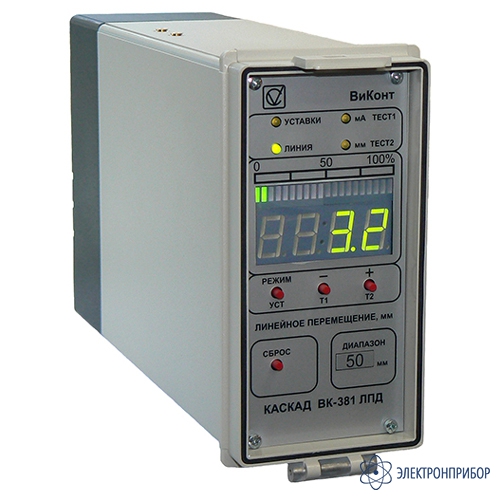

ВК-381ЛПД — вторичный блок прибора измерения линейного перемещения

Код товара: 51086
  • 84432-22

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      84432-22 до 24.01.2027

    Назначение вторичного блока прибора измерения линейного перемещения ВК-381ЛПД:

    Блок вторичный ВК-381ЛПД представляет собой микропроцессорное устройство со встроенным сетевым источником питания. Предназначен для непрерывного контроля линейных перемещний. Используется совместно с преобразователем ВК-318.20, ВК-318.30 и их модификациями.

    Блок вторичный преобразователя ВК-381ЛПД предназначен для:

    • вычисления и цифровой индикации относительного линейного перемещения;
    • обеспечения питанием преобразователя ВК-318.20;
    • формирования выходных унифицированных токовых сигналов пропорциональных относительному линейному перемещению;
    • формирования двух дискретных сигналов управления (типа «сухой контакт») при превышении уровней предупредительной и аварийной уставок;
    • контроля исправности линии связи с преобразователем с блокировкой реле уставок при ее неисправности.

  • Технические характеристики вторичного блока прибора измерения линейного перемещения ВК-381ЛПД:

    Параметр Значение
    Диапазон измерения относительного линейного перемещения, L, мм 0 – (50…1250) с шагом 10 мм
    Относительная приведенная погрешность измерения относительного перемещения, % не хуже ±5
    Основная приведенная погрешность срабатывания уровней предупредительной и аварийной сигнализации, % не хуже ± 2
    Крутизна характеристик преобразования:
    для выходов постоянного тока, мА/мм
    0 - 5 мА
    4 - 20 мА

    5/L *
    16/L *
    Предупредительный и аварийный уровни относительного перемещения (уставки) регулируемые в пределах всего диапазона измерений
    Параметры внешних коммутируемых цепей:
    один нормально разомкнутый контакт на каждую уставку
    - ток, /номинальный
    - максимальное напряжениее

    5 А
    250 В
    Питание ~220 В, 50 Гц / =24 В
    Потребляемая мощность не более 10 ВА
    Режим работы непрерывный
    Габаритные размеры 144х72х289 мм
    Масса 1,5 кг
    Средний срок службы 10 лет

    * L - диапазон измерения в мм.

  • Комплект поставки ВК-381ЛПД

    № Наименование Количество
    1 Вторичный блок прибора измерения линейного перемещения ВК-381ЛПД 1
