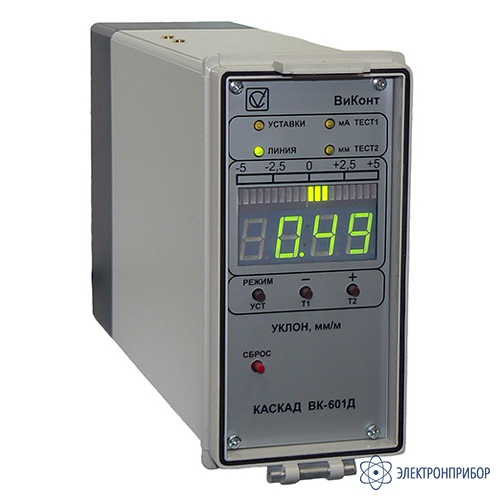

ВК-601Д — вторичный блок прибора измерения угла наклона деталей турбоагрегата

Код товара: 51087

    • Гарантия

      1 год

    Назначение вторичного блока прибора измерения угла наклона деталей турбоагрегата ВК-601Д:

    Блок вторичный ВК-601Д представляет собой микропроцессорное устройство со встроенным сетевым источником питания. Предназначен для непрерывного контроля угла наклона деталей турбоагрегата. Используется совместно с преобразователем ВК-610 и их модификациями.

    Блок вторичный преобразователя ВК-601Д предназначен:

    • для отображения измеренного угла наклона деталей турбоагрегата на линейном аналого-дискретному и цифровом индикаторах;
    • для обеспечения питания датчиков наклона;
    • для формирования выходных унифицированных сигналов тока и напряжения;
    • для формирования сигналов управления при превышении заданных уровней (уставок) наклона оборудования;
    • для контроля исправности линии связи с датчиками с блокировкой реле уставок при ее неисправности.

  • Технические характеристики вторичного блока прибора измерения угла наклона деталей турбоагрегата ВК-601Д:

    Параметр Значение
    Диапазон измерения наклона ± 5 мм/м
    Относительная приведенная погрешность измерения наклона не более ± 5%
    Коэффициент преобразования:
    для выходов постоянного тока
    0…5 мА
    4…20 мА
    для выхода постоянного напряжения (по заказу)
    -5…+5 В

    (0,5 ± 0,025) мА м/мм
    (1,6 ± 0,08) мА м/мм

    (1,0 ± 0,05) В·м/мм
    Предупредительные уровни угла наклона деталей турбоагрегата (уставки) 2, регулируемые, в пределах ± 5 мм/м
    Основная приведенная погрешность срабатывания предупредительной (ПР1 и ПР2) сигнализации не более ± 2 %
    Время задержки срабатывания предупредительной сигнализации (2 ± 0,5) сек
    Параметры внешних коммутируемых цепей:
    один нормально разомкнутый контакт на каждую уставку
    - ток
    - напряжение
    не более 1 (5)*А
    не более 250 В
    Степень защиты от проникновения твердых тел и воды IP40
    Питание 220 В, 50 Гц
    Потребляемая мощность не более 10 ВА
    Режим работы непрерывный
    Габаритные размеры 150х75х295 мм
    Масса не более 2 кг
    Средний срок службы 10 лет

    *Значения параметров для блоков вторичного преобразователя, выполняемых по специальному заказу.

  • Комплект поставки ВК-601Д

    № Наименование Количество
    1 Вторичный блок прибора измерения угла наклона деталей турбоагрегата ВК-601Д 1
