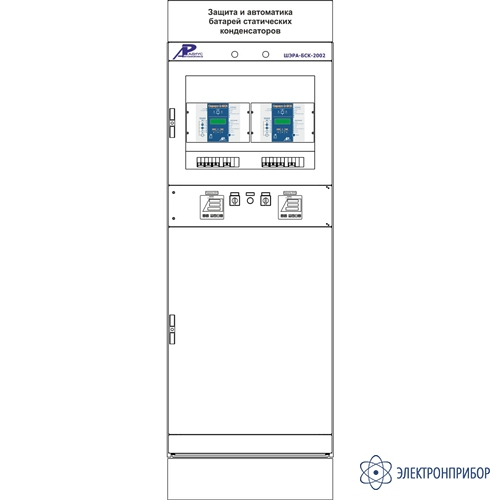

ШЭРА-БСК-2002 — шкаф защиты и автоматики батареи статических конденсаторов
Код товара: 51596-
-
Гарантия
5 лет
-
Производитель
Описание шкафа защиты и автоматики батареи статических конденсаторов ШЭРА-БСК-2002:
Шкаф защиты и автоматики батареи статических конденсаторов ШЭРА-БСК-2002 (БПВА.656457.316, БПВА.650645.001 ТУ).
Исполнение:
- Двустороннее обслуживание;
- Установка в помещении;
- Напольная установка.
Основные функции шкафа защиты и автоматики батареи статических конденсаторов ШЭРА-БСК-2002:
Функции комплекта БПВА.468263.044
Комплект защиты и автоматики батареи статических конденсаторов выполнен на основе терминала «Сириус-2-БСК».
Основные функции:
- Трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению);
- Автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- Трехступенчатая токовая защита нулевой последовательности (ТЗНП);
- Защита от обрыва фазы питающего фидера (ЗОФ);
- Защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
- Защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);
- Двухступенчатая защита от повышения напряжения (ЗПН);
- Защита минимального напряжения (ЗМН);
- Двухступенчатая защита от перегрузки токами высших гармоник;
- Защита от несимметрии токов в фазах конденсаторной батареи;
- Выдача сигнала пуска МТЗ для организации логической защиты шин;
- Двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе с действием на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит;
- Автоматика управления выключателем (АУВ), включающая в себя защиту от многократных включений, защиту от непереключения фаз (ЗНФ), защиту от неполнофазного режима работы (ЗНФР), защиту электромагнитов управления от длительного протекания тока и контроль исправности цепей этих электромагнитов;
- Формирование сигнала УРОВ при отказе своего выключателя;
- Автоматическое повторное включение (АПВ) после отключения выключателя от ЗПН после возврата напряжения в норму;
- Автоматическое управление включением и отключением батареи в зависимости от значения реактивной мощности с помощью внешнего контактного варметра;
- Возможность подключения внешних защит, например, защиты от небаланса, дуговой, или от однофазных замыканий на землю;
- Контроль цепей трансформатора напряжения (ТН).
Особенности шкафа защиты и автоматики батареи статических конденсаторов ШЭРА-БСК-2002:
Шкафы серии «ШЭРА» представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции «Rittal» с использованием оригинальных деталей ООО НПФ «РАДИУС» в специфичном для заказчика исполнении шкафа.
Шкафы серии «ШЭРА» выпускаются ООО НПФ «РАДИУС» в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).
В шкафах серии «ШЭРА» используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.
При изготовлении шкафов серии «ШЭРА» применяется оригинальная технология высококачественного электрического монтажа ООО НПФ «РАДИУС», с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза «EAC», и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.
Устройства в шкафах серии «ШЭРА» соответствуют критериям качества функционирования «А» в части электромагнитной совместимости по:
- ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний 3
- ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3
- ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3
- ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4
- ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94)
Стандартные шкафы серии «ШЭРА» обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии «ШЭРА», по запросу заказчика, может быть усилена.
С каждым шкафом серии «ШЭРА» поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.
Система менеджмента качества производства ООО НПФ «РАДИУС» соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).
Шкафы серии «ШЭРА» изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии «Сириус», разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по «витой паре» (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии «Сириус» могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом. Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».
Шкафы серии «ШЭРА» имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.
В нижней секции шкафов серии «ШЭРА» в ряде исполнений могут быть установлены испытательные разъемы. -
-
Технические характеристики шкафа защиты и автоматики батареи статических конденсаторов ШЭРА-БСК-2002:
Параметр Значение Маркировка «ШЭРА» Исполнение шкафы с двусторонним обслуживанием Габариты (ВхШхГ), мм 2000х800х600,
дополнительно к высоте:
- цоколь 100 или 200;
- информационная табличка 100 или 200Степень защиты по ГОСТ 14254 IP54 Предельная рабочая температура окружающего воздуха от +1 °С до +40 °С Количество устанавливаемых в шкаф типовых комплектов РЗА, шт до 4(9)-х -
Комплект поставки ШЭРА-БСК-2002
№ Наименование Количество 1 Шкаф защиты и автоматики батареи статических конденсаторов ШЭРА-БСК-2002 1 -
