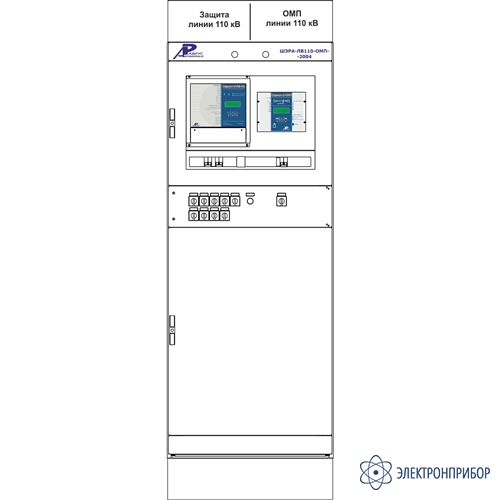

ШЭРА-ЛВ110-ОМП-2004 — шкаф резервных защит линии 110(220) кВ и ОМП

Описание шкафа резервных защит линии 110(220) кВ и ОМП ШЭРА-ЛВ110-ОМП-2004:

Шкаф резервных защит линии 110(220) кВ и ОМП ШЭРА-ЛВ110-ОМП-2004 (БПВА.656457.429, БПВА.650645.001 ТУ).

Исполнение:

• Двустороннее обслуживание;
• Установка в помещении;
• Напольная установка.

Основные функции ШЭРА-ЛВ110-ОМП-2004:

Функции комплекта БПВА.468263.119

Комплект определения места повреждения линии 6-750 кВ выполнен на основе терминала «Сириус-2-ОМП».

Основные функции:

• Определение расстояния до повреждения относительно места установки устройства, км;
• Определение вида повреждения;
• Определение направления к месту повреждения относительно места установки устройства;
• Фиксация времени и даты возникновения аварии;
• Возможность использования устройства для ОМП в оба направления;
• Возможность выдачи сигнала запуска при аварии на другие устройства;
• Возможность выдачи сигнала перегрузки линии по току;
• Возможность выдачи сигнала обрыва одного из проводов линии (по нарушению симметрии фазных токов);
• Возможность выдачи сигнала неисправности цепей напряжения (по появлению напряжения обратной последовательности);
• Использование различных алгоритмов работы устройства в зависимости от класса напряжения и режима работы нейтрали присоединения;
• Обеспечение возможности селективности фиксации КЗ;
• Возможность перерасчета расстояния до места КЗ с измененными уставками;
• Измерения длительности аварии;
• Измерение длительности цикла АПВ;
• Фиксация токов и напряжений в момент аварии;
• Оперативный выбор одной из двух групп уставок;
• Дополнительно комплект обеспечивает формирование оценки допустимости использования данных аварии для выполнения двухстороннего расчета и фиксацию параметров симметричных составляющих токов и напряжений для двустороннего расчета расстояния до места повреждения.

Функции комплекта БПВА.468263.023

Комплект ступенчатых защит линии 110 (220) кВ выполнен на основе терминала «Сириус-3-ЛВ-02».

Основные функции:

• Четырехступенчатая дистанционная защита (ДЗ) от междуфазных замыканий с независимой выдержкой времени и блокировками при качаниях (БК) и неисправностях в цепях напряжения (БНН);
• Одноступенчатая дистанционная защита от замыканий на землю с независимой выдержкой времени и БНН;
• Пятиступенчатая направленная токовая защита нулевой последовательности (ТЗНП) от замыканий на землю с независимой выдержкой времени и блокировкой срабатывания по второй гармонике тока нулевой последовательности при броске тока намагничивания (БТН);
• Двухступенчатая трехфазная ненаправленная МТЗ с независимой выдержкой времени (может вводиться в качестве аварийных ступеней при неисправностях в цепях напряжения);
• Защита от обрыва фаз (ЗОФ) и несимметричного режима с независимой выдержкой времени;
• Двухступенчатая защита от перегрузки линии с независимой выдержкой времени;
• Автоматический ввод ускорения одной из ступеней ДЗ и ТЗНП при включении выключателя; оперативное ускорение одной из ступеней ДЗ и ТЗНП;
• Индивидуальное УРОВ с автоматической проверкой исправности выключателя или с дублированным пуском от защит;
• Логика приема и выдачи сигналов высокочастотного телеотключения: ВЧТО№1 (УРОВ), ВЧТО№2 с контролем срабатывания измерительных органов (ИО) ступеней ДЗ и ВЧТО№3 с контролем срабатывания ИО ТЗНП;
• Оперативный выбор одной из двух групп уставок;
• Определение вида и расстояния до места повреждения.

Особенности шкафа резервных защит линии 110(220) кВ и ОМП ШЭРА-ЛВ110-ОМП-2004:

Шкафы серии «ШЭРА» представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции «Rittal» с использованием оригинальных деталей ООО НПФ «РАДИУС» в специфичном для заказчика исполнении шкафа.

Шкафы серии «ШЭРА» выпускаются ООО НПФ «РАДИУС» в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).

В шкафах серии «ШЭРА» используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.

При изготовлении шкафов серии «ШЭРА» применяется оригинальная технология высококачественного электрического монтажа ООО НПФ «РАДИУС», с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза «EAC», и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.

Устройства в шкафах серии «ШЭРА» соответствуют критериям качества функционирования «А» в части электромагнитной совместимости по:
- ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний 3
- ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3
- ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3
- ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4
- ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94)

Стандартные шкафы серии «ШЭРА» обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии «ШЭРА», по запросу заказчика, может быть усилена.

С каждым шкафом серии «ШЭРА» поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.

Система менеджмента качества производства ООО НПФ «РАДИУС» соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).

Шкафы серии «ШЭРА» изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии «Сириус», разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по «витой паре» (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии «Сириус» могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом. Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».

Шкафы серии «ШЭРА» имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.

В нижней секции шкафов серии «ШЭРА» в ряде исполнений могут быть установлены испытательные разъемы.
