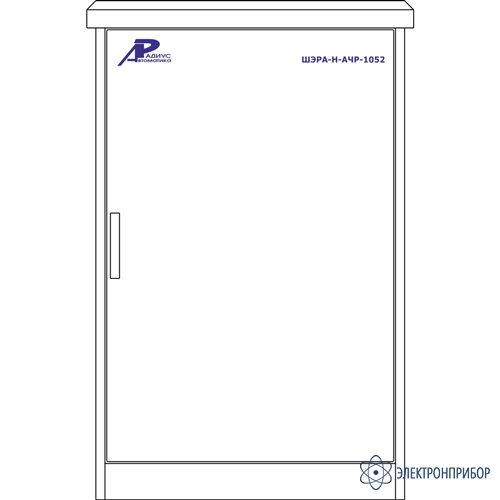

ШЭРА-Н-АЧР-1052 — шкаф автоматической частотной разгрузки
Код товара: 51706-
-
Гарантия
5 лет
-
Производитель
Описание шкафа автоматической частотной разгрузки ШЭРА-Н-АЧР-1052:
Шкаф автоматической частотной разгрузки ШЭРА-Н-АЧР-1052 (БПВА.656417.005, БПВА.650645.001 ТУ).
Исполнение:
- Одностороннее обслуживание;
- С антикоррозийным корпусом из алюминиевого сплава для установки на улице и опциональной системой активного подогрева;
- Напольная установка.
Основные функции ШЭРА-Н-АЧР-1052:
Функции комплекта БПВА.468263.112-20
Комплект автоматической частотной разгрузки выполнен на основе терминала «Сириус-2-АЧР».
Основные функции:
- Автоматическая частотная разгрузка до 4 групп присоединений;
- Автоматическое обратное повторное включение отключенных присоединений при восстановлении частоты;
- Возможность блокировки ступеней категории АЧР-Ι по скорости падения частоты и напряжения;
- Возможность блокировки ступеней АЧР от органа направления мощности;
- Возможность ускорения ступеней категории АЧР-ΙΙ по скорости падения частоты;
- Возможность обеспечения необходимых блокировок, запрещающих срабатывание АЧР.
Особенности шкафа автоматической частотной разгрузки ШЭРА-Н-АЧР-1052:
Шкафы серии «ШЭРА-Н» представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции «Rittal» с использованием оригинальных деталей ООО НПФ «РАДИУС» в специфичном для заказчика исполнении шкафа.
Шкафы серии «ШЭРА-Н» выпускаются ООО НПФ «РАДИУС» в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).
В шкафах серии «ШЭРА-Н» используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.
При изготовлении шкафов серии «ШЭРА-Н» применяется оригинальная технология высококачественного электрического монтажа ООО НПФ «РАДИУС», с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза «EAC», и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.
Устройства в шкафах серии «ШЭРА-Н» соответствуют критериям качества функционирования «А» в части электромагнитной совместимости по:
- ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний 3
- ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3
- ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3
- ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4
- ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94)
Стандартные шкафы серии «ШЭРА-Н» обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии «ШЭРА-Н», по запросу заказчика, может быть усилена.
С каждым шкафом серии «ШЭРА-Н» поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.
Система менеджмента качества производства ООО НПФ «РАДИУС» соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).
Шкафы серии «ШЭРА-Н» изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии «Сириус», разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по «витой паре» (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии «Сириус» могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом. Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».
Шкафы серии «ШЭРА-Н» имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.
Все шкафы наружного исполнения «ШЭРА-Н» оборудованы активной системой подогрева и опционально могут быть дооснащены комплектом утепления. -
-
Технические характеристики шкафа автоматической частотной разгрузки ШЭРА-Н-АЧР-1052:
Параметр Значение Маркировка «ШЭРА-Н» Исполнение шкафы с односторонним обслуживанием для наружной установки Габариты (ВхШхГ), мм 955х650х450
375х850х600
775х850х600Степень защиты по ГОСТ 14254 IP55 Предельная рабочая температура окружающего воздуха от -40 (60) °С до +45 °С Количество устанавливаемых в шкаф типовых комплектов РЗА, шт до 2-х -
Комплект поставки ШЭРА-Н-АЧР-1052
№ Наименование Количество 1 Шкаф автоматической частотной разгрузки ШЭРА-Н-АЧР-1052 1 -
