ШЭТ 620.01-0-ШЭРА — шкаф для реализации функций локальной противоаварийной автоматики линий электропередачи 110-220 кВ

Код товара: 74808

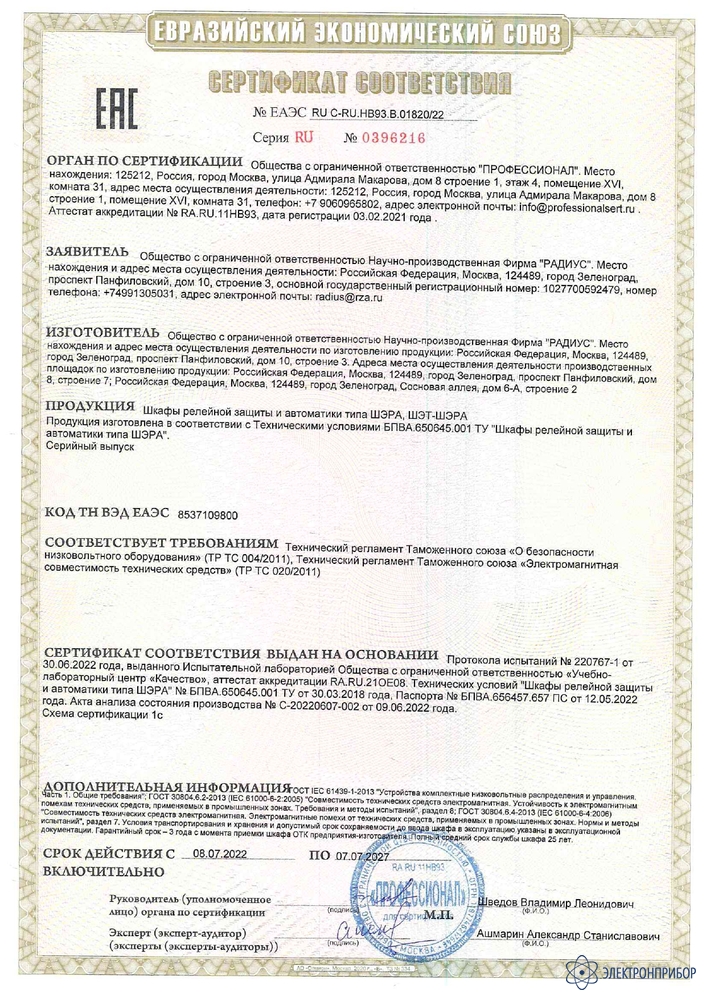

  • Сертификаты

    Назначение шкафа для реализации функций локальной противоаварийной автоматики линий электропередачи 110-220 кВ ШЭТ 620.01-0-ШЭРА:

    Шкаф АЛАР, АОПО, ФОЛ, ФОДЛ ЛЭП 110-220 кВ типа ШЭТ 620.01-0-ШЭРА для архитектуры I типа предназначен для реализации функций локальной противоаварийной автоматики линий электропередачи 110-220 кВ.

    Состав шкафа для реализации функций локальной противоаварийной автоматики линий электропередачи 110-220 кВ ШЭТ 620.01-0-ШЭРА:

    Номер комплекта в шкафу Обозначение комплекта
    А01 БПВА.656456.282

    Комплект БПВА.656456.282 построен на базе устройства Сириус-ПА-01.

    Основные функции шкафа для реализации функций локальной противоаварийной автоматики линий электропередачи 110-220 кВ ШЭТ 620.01-0-ШЭРА:

    • автоматика ограничения перегрузки оборудования (АОПО), 6 ступеней;
    • автоматика ликвидации асинхронного режима (АЛАР) на дистанционном принципе, 3 ступени;
    • автоматика ликвидации асинхронного режима (АЛАР) на токовом принципе, 1 ступень;
    • фиксация отключения выключателя (ФОВ);
    • фиксация отключения трансформатора (ФОТ);
    • фиксация отключения двух трансформаторов (ФОДТ);
    • блокировка при неисправностях в цепях напряжения (БНН);
    • блокировка при неисправностях в цепях термодатчиков (БНДТ);
    • логика объединения и формирования управляющих воздействий от разных видов локальной ПА;
    • контроль положения SG/SA;
    • измерение текущей частоты по каналам напряжения (при величине напряжения в одной из фаз более 5 В);
    • виртуальные ключи, обеспечивающие местное и дистанционное управление функциями терминала;
    • аварийный осциллограф;
    • регистратор событий.

  • Комплект поставки ШЭТ 620.01-0-ШЭРА

    № Наименование Количество
    1 Шкаф для реализации функций локальной противоаварийной автоматики линий электропередачи 110-220 кВ ШЭТ 620.01-0-ШЭРА 1
