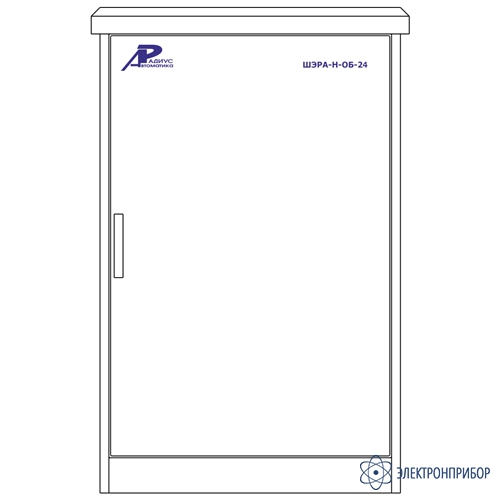

ШЭРА-Н-ОБ-24 — шкаф управления и блокировки разъединителей (до 24 КА)

Код товара: 51773

  • Сертификаты

    Описание шкафа управления и блокировки разъединителей (до 24 КА) ШЭРА-Н-ОБ-24:

    Шкаф управления и блокировки разъединителей (до 24 КА) ШЭРА-Н-ОБ-24​​​ (БПВА.656357.002, БПВА.650645.001 ТУ).

    Исполнение:

    • Одностороннее обслуживание;
    • С антикоррозийным корпусом из алюминиевого сплава для установки на улице и опциональной системой активного подогрева;
    • Напольная установка.

    Назначение шкафа управления и блокировки разъединителей (до 24 КА) ШЭРА-Н-ОБ-24:

    Шкафы ШЭРА-Н-ОБ-24 контролируют состояния подключенных КА и их приводов, собирают информацию о внешних КА и формируют сигналы готовности и управления КА.

    Каждый шкаф ШЭРА-Н-ОБ-24 может использоваться для блокировки до 24 КА или для блокировки и управления 12 КА.

    В состав каждого шкафа входит терминал Сириус-2-УБР, который имеет 48 программируемых оптронных входов =220 В, 36 программируемых релейных выходов «сухой контакт», реле «Отказ», вход «Неисправность», вход «Режим», вход «Отказ» и «Аварийная деблокировка» от соседнего присоединения, вход «Дверь», вход «Адрес».

    Шкафы ШЭРА-Н-ОБ-24, входящие в состав СУБР, изготавливается в климатическом исполнении УХЛ1 и предназначены для эксплуатации на открытом воздухе при рабочем диапазоне температур окружающей среды от -40(-60*)°С до +50°С (при установке опциональной системы активного обогрева).

    Особенности шкафа управления и блокировки разъединителей (до 24 КА) ШЭРА-Н-ОБ-24:

    Шкафы серии «ШЭРА-Н» представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции «Rittal» с использованием оригинальных деталей ООО НПФ «РАДИУС» в специфичном для заказчика исполнении шкафа.

    Шкафы серии «ШЭРА-Н» выпускаются ООО НПФ «РАДИУС» в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).

    В шкафах серии «ШЭРА-Н» используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.

    При изготовлении шкафов серии «ШЭРА-Н» применяется оригинальная технология высококачественного электрического монтажа ООО НПФ «РАДИУС», с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза «EAC», и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.

    Устройства в шкафах серии «ШЭРА-Н» соответствуют критериям качества функционирования «А» в части электромагнитной совместимости по:
    - ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний 3
    - ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4
    - ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3
    - ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5
    - ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3
    - ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4
    - ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3
    - ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4
    - ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5
    - ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94)

    Стандартные шкафы серии «ШЭРА-Н» обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии «ШЭРА», по запросу заказчика, может быть усилена.

    С каждым шкафом серии «ШЭРА-Н» поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.

    Система менеджмента качества производства ООО НПФ «РАДИУС» соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).

    Шкафы серии «ШЭРА-Н» изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии «Сириус», разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по «витой паре» (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии «Сириус» могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом. Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».

    Шкафы серии «ШЭРА-Н» имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.

    Все шкафы наружного исполнения «ШЭРА-Н» оборудованы активной системой подогрева и опционально могут быть дооснащены комплектом утепления.

  • Технические характеристики шкафа управления и блокировки разъединителей (до 24 КА) ШЭРА-Н-ОБ-24:

    Параметр Значение
    Маркировка «ШЭРА-Н»
    Исполнение шкафы с односторонним обслуживанием для наружной установки
    Габариты (ВхШхГ), мм 955х650х450
    1375х850х600
    1775х850х600
    Степень защиты по ГОСТ 14254 IP55
    Предельная рабочая температура окружающего воздуха от -40 (60) °С до +40 °С
    Количество устанавливаемых в шкаф типовых комплектов РЗА, шт до 2-х

  • Комплект поставки ШЭРА-Н-ОБ-24

    № Наименование Количество
    1 Шкаф управления и блокировки разъединителей (до 24 КА) ШЭРА-Н-ОБ-24 1
