Константа К6П — многоканальный толщиномер защитных покрытий с цифровым интерфейсом для автоматизированных систем

Код товара: 74788
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      91235-24 до 02.02.2029

    • Производитель

      КОНСТАНТА

    Назначение многоканального толщиномера защитных покрытий с цифровым интерфейсом для автоматизированных систем Константа К6П:

    Измерение толщины в составе автоматических и автоматизированных систем:

    • диэлектрических (лакокрасочных, эмалевых, порошковых, мастичных, пластиковых, тефлоновых, анодноокисных, фосфатных) покрытий на изделиях из черных и цветных металлов;
    • металлических неферромагнитных (цинковых, хромовых, кадмиевых) покрытий на изделиях из черных металлов;
    • неферромагнитных покрытий на внутренних поверхностях труб и цилиндрических изделий;
    • многослойных покрытий.

    Особенности многоканального толщиномера защитных покрытий с цифровым интерфейсом для автоматизированных систем Константа К6П:

    • два цифровых интерфейса управления и передачи данных (USB и RS485 4W);
    • от 1 до 250 независимых каналов измерения толщины покрытия;

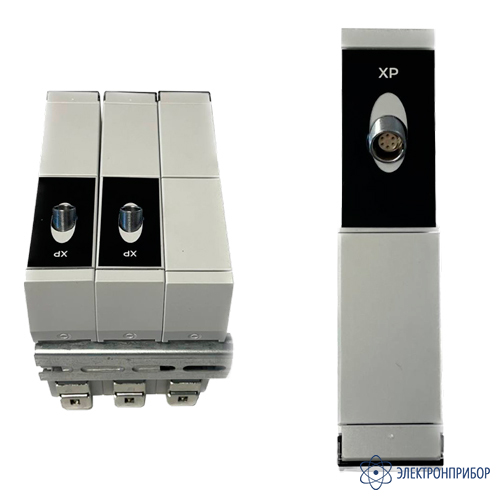

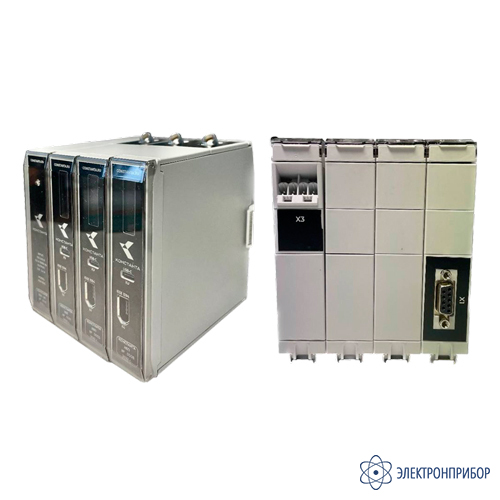

    • модульная конструкция с креплением на DIN рейку, каждый измерительный модуль обеспечивает один независимый измерительный канал;
    • использование комбинации импульсного индукционного и вихретокового частотного (параметрического) методов получения первичной информации;
    • возможность одновременной работы с преобразователями, реализующими разные методы получения первичной информации;
    • большое количество износостойких малогабаритных преобразователей различного назначения с алгоритмами работы, исключающими влияние износа на погрешность измерения;
    • отсутствие температурного и временного дрейфа показаний;
    • хранение градуировочных характеристик во встроенной памяти преобразователя, что исключает необходимость настройки прибора у изготовителя при приобретении дополнительных преобразователей;
    • ГОСТ 31993 (ГОСТ Р 51694 до 01.08.2014);
    • ISO 2808.
  • Технические характеристики многоканального толщиномера защитных покрытий с цифровым интерфейсом для автоматизированных систем Константа К6П:

    Параметр Значение
    Диапазон измеряемых толщин, мм 0-120 (в зависимости от подключенного преобразователя)
    Число измерительных каналов от 1 до 250
    Методы калибровки двухточечная
    Интерфейсы связи USB 2.0, RS-485 (4W)
    Питание от USB или блока питания, номинальное напряжение, В 5
    Рабочие условия эксплуатации — температура окружающего воздуха, °C:
    - для прибора
    - для преобразователей

    +10 ... +35 °С
    -40 ... +50 °С (до +350 °С для высокотемпературных преобразователей)
    Габаритные размеры, мм 30×120×120
    Масса электронного блока, кг 0,2
  • Комплект поставки Константа К6П

    Наименование Количество

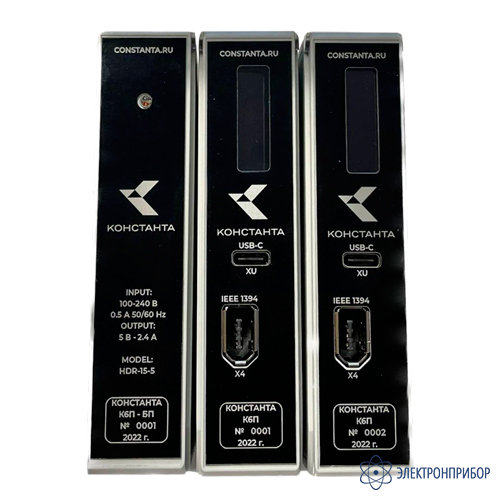

    1 Блок обработки информации Константа К6П 1
    2 Преобразователи (количество и тип преобразователей определяются требованиями заказа) 1
    3 Блок питания 1
    4 Кейс  1
    5 Паспорт 1
    6 Руководство по эксплуатации  1

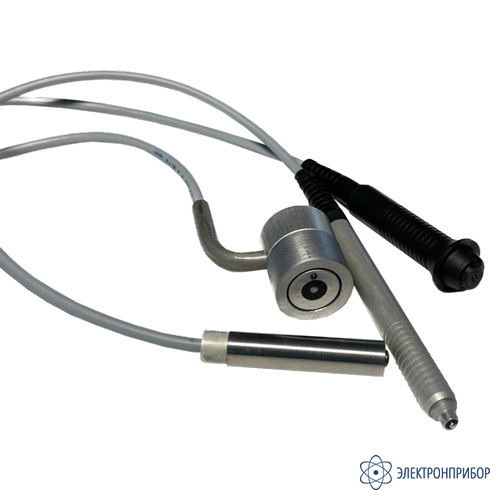

    Типы совместимых преобразователей

    Тип преобразователя (измерительного элемента) Диапазон измерений толщины покрытий и расстояний, мм Пределы допускаемой абсолютной погрешности измерений толщины покрытий и расстояний, мм
    МИ1 0-1 ±(0,02h+0,002) в поддиапазоне от 0 до 0,2 мм включительно;
    ±0,03h в поддиапазоне свыше 0,2 до 1 мм включительно
    МИ3 0-3 ±(0,02h+0,003) в поддиапазоне от 0 до 0,3 мм включительно;
    ±0,03h в поддиапазоне свыше 0,3 до 3 мм включительно
    МИ6 0-6 ±(0,02h+0,006) в поддиапазоне от 0 до 0,6 мм включительно;
    ±0,03h в поддиапазоне свыше 0,6 до 6 мм включительно
    МИ10 0-10 ±(0,02h+0,010) в поддиапазоне от 0 до 1 мм включительно;
    ±0,03h в поддиапазоне свыше 1 до 10 мм включительно
    МИ15 0-15 ±(0,02h+0,015) в поддиапазоне от 0 до 1,5 мм включительно;
    ±0,03h в поддиапазоне свыше 1,5 до 15 мм включительно
    МИ30 0-30 ±(0,02h+0,030) в поддиапазоне от 0 до 3 мм включительно;
    ±0,03h в поддиапазоне свыше 3 до 30 мм включительно
    ВП1 0-1 ±(0,02h+0,002) в поддиапазоне от 0 до 0,2 мм включительно;
    ±0,03h в поддиапазоне свыше 0,2 до 1 мм включительно
    ВП3 0-3 ±(0,02h+0,003) в поддиапазоне от 0 до 0,3 мм включительно;
    ±0,03h в поддиапазоне свыше 0,3 до 3 мм включительно
    ВП15 0-15 ±(0,02h+0,015)1 в поддиапазоне от 0 до 1,5 мм включительно;
    ±0,03h1 в поддиапазоне свыше 1,5 до 15 мм включительно;
    ±(0,03h+0,1) 2 во всем диапазоне измерения
    ВП30 0-30 ±(0,02h+0,030) 1 в поддиапазоне от 0 до 3 мм включительно;
    ±0,03h1 в поддиапазоне свыше 3 до 30 мм включительно;
    ±(0,03h+0,1) 2 во всем диапазоне измерения
    ВП70 0-70
    ±(0,03h+0,3) 1, 2 во всем диапазоне измерения
    ВП90 0-90
    ВП120 0-120
    h - действительное значение толщины покрытия или расстояния до основания;
    1 - при измерении толщины диэлектрических неферромагнитных покрытий на неферромагнитных электропроводящих основаниях;
    2 - при измерении толщины диэлектрических неферромагнитных покрытий на ферромагнитных электропроводящих основаниях

    Дополнительная комплектация Константа К6П

    Наименование
    1 Комплект мер толщины покрытий (поставляется в одном экземпляре с первым по счету блоком обработки информации, если в рамках одного заказа поставлялось более одного блока обработки информации)
    2 Образец ферромагнитного основания (Сталь 20)
    3 Образец неферромагнитного основания (Д16Т)
    4 Демонстрационное программное обеспечение на электронном носителе информации или ссылка для его скачивания в сети Интернет
    5 Кабель USB Type C – USB A
    6 Кабель информационный RS-485 4W
    7 Преобразователь интерфейса RS-485 в USB
