Magna-Mike 8600 — магнитный толщиномер

Код товара: 61595
  • 54221-13
    Внимание! Стандартный комплект поставки отсутствует. Комплектация подбирается под конкретные задачи заказчика.

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      54221-13 до 02.07.2029

    • Производитель

      OLYMPUS

    Описание магнитного толщиномера Magna-Mike 8600:

    Magna-Mike 8600 представляет собой портативный толщиномер, использующий простой магнитный метод для высокоточного измерения толщины немагнитных материалов. Процедура измерения толщины очень проста. Измерения производятся с помощью магнитного преобразователя, расположенного с одной стороны контролируемого изделия, и стального шарика (диска или проволоки) – с другой стороны изделия или внутри емкости. Датчик на эффекте Холла измеряет расстояние от наконечника преобразователя до шарика. Результаты измерений немедленно отображаются на экране толщиномера.

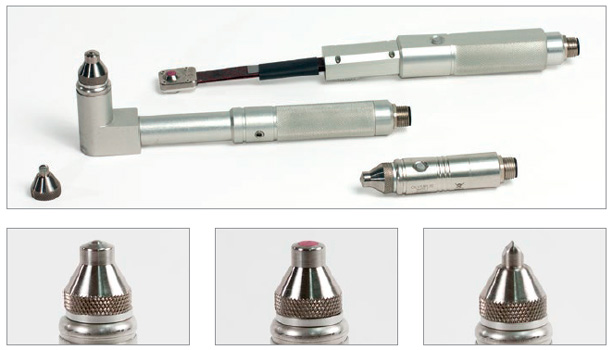

    Magna-Mike 8600 имеет три универсальных конфигурации преобразователей. Magna-Mike 8600 доступен с прямым, Г-образным и низкопрофильным магнитными преобразователями. Преобразователи 86PR-1 и 86PR-2 имеют защитные съемные колпачки, которые продлевают срок службы преобразователей и уменьшают расходы.

    Основные возможности магнитного толщиномера Magna-Mike 8600:

    • Три конфигурации преобразователей: прямые, Г-образные и низкопрофильные;
    • Защитные съемные колпачки: стандартный, заостренный и длительного использования (только для 86PR-1 и 86PR-2);
    • Расширенный набор комплектующих: магнитные шарики 3/16 и 1/4 дюймов, стальная проволока диаметром 1,14 мм и 0,66 мм;
    • Расширенный диапазон измерения толщины: до 25,4 мм;
    • Широкий цветной VGA экран;
    • Выходы RS-232, USB и VGA;
    • Высокая частота обновления: 60 Гц;
    • Расширенный буквенно-цифровой регистратор данных;
    • Сохранение и вызов сохраненных файлов калибровки;
    • Возможность экспорта файлов на карту памяти microSD™ в форматах .txt и CSV;
    • Расширенный набор комплектующих (наборы для калибровки): стандартный до 9,1 мм, расширенный диапазон до 25,4 мм, набор дисков, стальная проволока, низкопрофильные преобразователи.

    Назначение магнитного толщиномера Magna-Mike 8600:

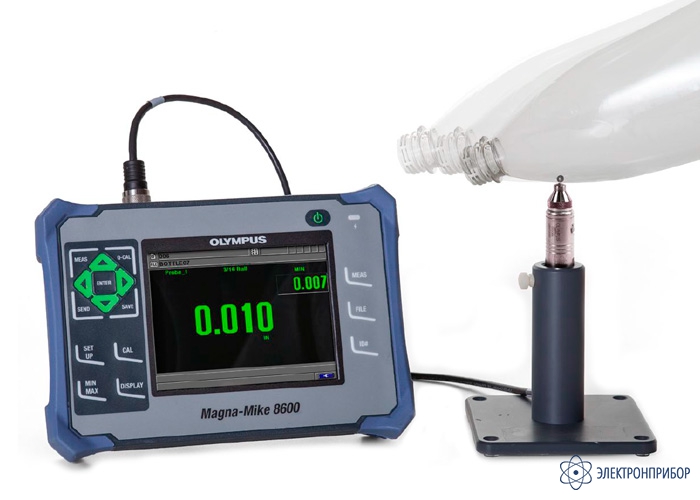

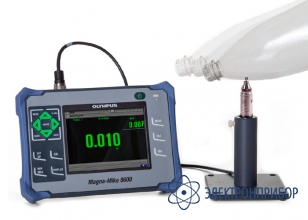

    Пластиковые и стеклянные бутылки, упаковка. Для контроля качества стенок пластиковой тары просто поместите внутрь изделия стальной шарик. Магнитный преобразователь, расположенный с внешней стороны емкости, будет притягивать шарик. При перемещении преобразователя по поверхности объекта стальной шарик также перемещается. В режиме Мин. толщиномер отображает текущую толщину стенки и минимальное значение.

    Элементы конструкции автомобилей. Magna-Mike 8600 в комбинации со стандартным преобразователем (с защитным заостренным колпачком и диском) идеально подходит для контроля качества автомобильных панелей и стыков на подушках безопасности.

    Аэрокосмическая и другие отрасли промышленности. Magna-Mike 8600 успешно применяется для контроля качества аэрокосмического оборудования, изготовленного из композитных и немагнитных материалов. Стальная проволока может быть помещена в отверстия охлаждения лопаток турбин, а стальные шарики большего диаметра могут быть использованы для измерения деталей реактивного двигателя до 25,4 мм толщины.

    Диапазон измерения толщины от 0,001 до 25,4 мм. Предлагается расширенный набор комплектующих Magna-Mike 8600 для увеличения измерительных возможностей толщиномера.

    Комплектующие Минимальная толщина Максимальная. толщина Погрешность
    Стандартная калибровка Калибровка по нескольким точкам
    Преобразователи 86PR-1 и 86PR-2
    Шарик 1/16 in. (1,58 мм) (80TB1) 0,001 мм 2,03 мм 4% 3%
    Шарик 1/8 in. (3,17 мм) (80TB2) 0,001 мм 6,1 мм 4% 2%
    Шарик 3/16 in. (4,76 мм) (80TB3) 0,001 мм 9,1 мм 3% 1%
    Шарик 1/4 in. (6,35 мм) (80TB4) 0,001 мм 9,1 мм 3% 1%
    Магнитный шарик 3/16 in. (4,76 мм) (86TBM3) 4,06 мм 19,05 мм 3% 1%
    Магнитный шарик 1/4 in. (6,35 мм) (86TBM4) 4,06 мм 25,4 мм 3% 1%
    Плоский диск 0.500 in. (12,7 мм) (80TD1) 0,001 мм 9,1 мм 3% 2%
    V-образный диск 0.250 in. (6,35 мм) (80TD2) 0,001 мм 6,1 мм 3% 2%
    Проволока диаметр 0,045 in. (1,14 мм) (86TW1) 0,001 мм 12,7 мм 3% 2%
    Проволока диаметр 0,026 in. (0,66 мм) (86TW2) 0,001 мм 6,1 мм 3% 2%
    Новый низкопрофильный гибкий преобразователь 86PR-3
    Шарик 1/16 in. (1,58 мм) (80TB1) 0,01 мм 2,0 мм 4% 3%
    Шарик 1/8 in. (3,17 мм) (80TB2) 0,01 мм 4,1 мм 4% 2%
    Проволока диаметр 0,026 in. (0,66 мм) (86TW2) 0,01 мм 4,1 мм 3% 2%

    Примечание:
    Для преобразователей 86PR-1 и 86PR-2, абсолютная погрешность=[(относит. погрешность x значение толщины)+(0,003 мм)];
    Для преобразователей 86PR-3, абсолютная погрешность=[(относит. погрешность x значение толщины)+(0,025 мм)]

    Регистратор данных магнитного толщиномера Magna-Mike 8600:

    Толщиномер Magna-Mike 8600 имеет расширенный буквенно-цифровой файловый регистратор данных. Показания толщины можно сохранять в одном из четырех стандартных форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой и 2-мерная сетка.

    • Экспорт данных в Excel® (по отдельности или целым файлом) с помощью WINXL;
    • Экспорт данных в другие программы SPC;
    • Выходы USB и RS-232;
    • Экспорт файлов на съемную карту памяти microSD в форматах .txt и CSV;
    • Создание отчетов в приборе.

    Magna-Mike 8600 оснащен выходами RS-232 и USB, позволяющими напрямую отправлять данные в таблицу Excel. Интерфейсная программа WINXL позволяет экспортировать результаты измерений по отдельности или целым файлом.

  • Технические характеристики магнитного толщиномера Magna-Mike 8600:

    Параметр Значение
    Преобразователи
    86PR-1 Стандартный прямой преобразователь длиной 82,30 мм и диаметром 18,62 мм
    86PR-2 Г-образный преобразователь с наконечником 58,84 x 18,62 мм, длиной 178,57 мм
    86PR-3 Низкопрофильный гибкий преобразователь длиной 241,3 мм
    Вводы/Выводы
    USB Внешний порт USB 2.0
    RS-232 Да
    Карта памяти Максимальная емкость: Съемная карта памяти microSD (64 ГБ)
    Выход видеосигнала Стандартный выход VGA
    Ножная педаль (опция) Программируемая (Save, Send, Meas или Q-Cal)
    Диапазон рабочих температур от -10°C до 50°C
    Климатические испытания
    Устойчивость к вибрации MIL-STD-810G, Метод 514.6, Процедура I
    Устойчивость к падению MIL-STD-810G, Метод 516.6, Процедура IV
    Устойчивость к ударам MIL-STD-810G, Метод 516.6, Процедура I
    Отвечает требованиям IP67 Да
    Общие характеристики
    Клавиатура Английская, японская, китайская, международная
    Языки интерфейса Английский, испанский, французский, немецкий, японский, китайский, португальский, шведский, норвежский, голландский, польский, русский, венгерский, чешский, итальянский
    Хранение данных Встроенная и съемная карты памяти microSD™ емкостью 2 Гб
    Тип дисплея Цветной трансфлективный ЖК-дисплей
    VGA (640 x 480)
    Размер дисплея (Ш х В, диагональ) 117 × 89 мм, 146 мм
    Режим Мин/Макс Частота обновления данных 60Гц
    Частота обновления изображения 4, 8, 16 и 20 Гц
    Сигнализаци Высокий и низкий пороги сигнализации
    Дискретность 0,1 мм, 0,01 мм, 0,001 мм (в зависимости от диапазона толщины)
    Регистратор данных Встроенный буквенно-цифровой файловый регистратор данных
    Питание От сети переменного тока: 100-120
    В, 200-240 В
    Время работы от батареи 16 часов (литий-ионные)
    Размеры 236 x 167 x 70 мм
    Вес 1,68 кг c литий-ионной батареей

  • Комплект поставки Magna-Mike 8600

    № Наименование Количество
    1 Магнитный толщиномер Magna-Mike 8600 1
    2 Интерфейсная программа на базе Excel 1
    3 Внешнее зарядное устройство 1
    4 CD с руководством (все языки) 1
    5 Пластиковый кейс для транспортировки 1
    6 Кабель RS-232 или USB-кабель (на выбор) 1

    Внимание! Стандартный комплект поставки отсутствует. Комплектация подбирается под конкретные задачи заказчика.

    Дополнительная комплектация Magna-Mike 8600:

    (Поставляется за отдельную плату)

    № Наименование
    1 600-C-VGA-5 (U8780298): Кабель с выходом VGA
    2 600-BAT-L (U8760056): Перезаряжаемая литий-ионная батарея
    3 85FSW (U8780127): Ножная педаль
    4 86PR-2 (U8470028): Г-образный датчик
    5 86PRS2 (U8771044): Разъемная подставка для датчика 86PR-2
    6 86PCC (U8780323): Спиральный кабель для датчиков 86PR-1 и 86PR-2
    7 86PR1-WC (U8780324): Съемный защитный колпачок для датчиков 86PR-1 и 86PR-2
    8 86PR1-CWC (U8780326): Защитный заостренный колпачок для датчиков 86PR-1 и 86PR-2
    9 80TB1 (U8771030): Комплект шариков 1,59 мм
    10 80TB2 (U8771031): Комплект шариков 3,18 мм
    11 80TB3 (U8771032): Комплект шариков 4,77 мм
    12 80TB4 (U8771022): Комплект шариков 6,35 мм
    13 80TD1 (U8771034): Диск плоский
    14 80TD2 (U8771035): Диск с V-образной кромкой
    15 86TBM3 (U8771039): Магнитные шарики 4,76 мм
    16 86TBM4 (U8771040): Магнитные шарики 6,35 мм
    17 86TW1 (U8771041): Стальная проволока 1,14 мм
    18 86ACC-ER-KIT (U8771069): Расширенный набор для калибровки
    19 86ACC-W-KIT (U8771070): Набор для калибровки по проволоке
    20 86ACC-D-KIT (U8771071): Набор для калибровки по дискам
    21 80CAL-NIS (U8771011): Шесть калибровочных блоков NIST (Национального института по стандардизации и технологии)
    22 Стандартный датчик
    23 Кабель для датчиков 86PR-1 и 86PR-2
    24 Разъемная подставка для датчика 86PR-1
    25 Набор стандартных калибровочных блоков
