УТ-111 — ультразвуковой толщиномер

Код товара: 72041
  • 66712-17

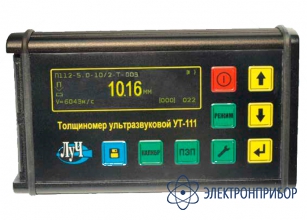

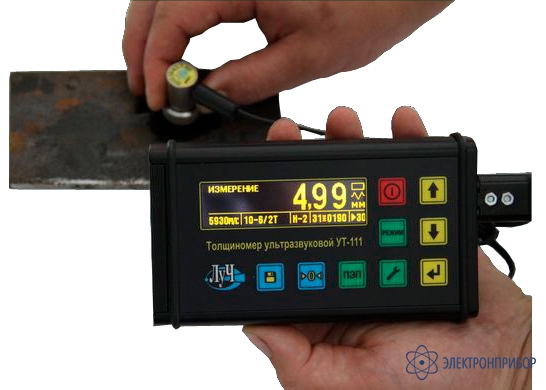

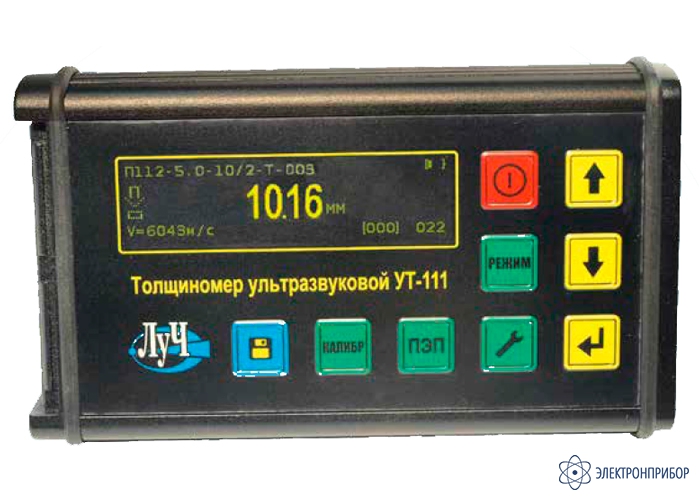

    Ультразвуковой толщиномер УТ-111 Ультразвуковой толщиномер УТ-111
    4 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      66712-17 до 27.02.2027

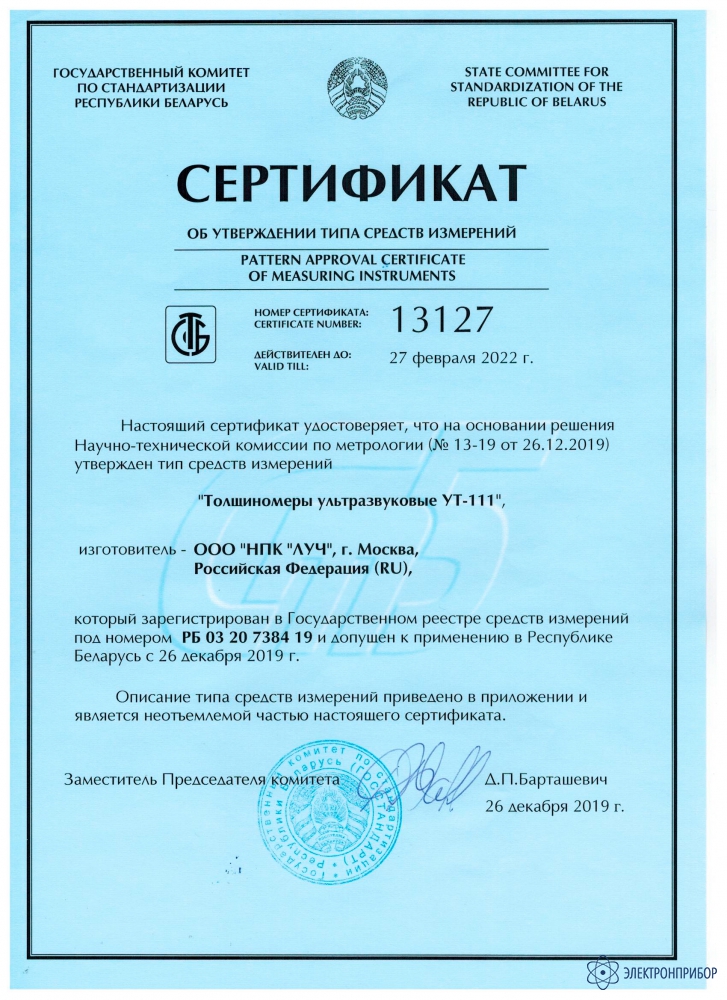

    Сертификаты

    Назначение ультразвукового толщиномера УТ-111:

    Ультразвуковой толщиномер УТ-111 предназначен для измерения толщины изделий из металлов и неметаллов при одностороннем доступе к объекту контроля. Прибор может быть использован во всех отраслях промышленности. С помощью УТ-111 измеряется толщина стенок трубопроводов, сосудов давления, котлов и других ответственных и особо опасных объектов, в том числе для определения степени коррозионного и эрозионного износа по остаточной толщине.

    Толщиномер УТ-111 при использовании соответствующих типов ультразвуковых (УЗ) пьезоэлектрических преобразователей (ПЭП) может контролировать остаточную толщину изделий и металлоконструкций, находящихся под водой: обшивки корпусов судов и плавучих технических средств, стальные листовые и панельные элементы гидротехнических сооружений, трубопроводы, дюкерные переходы и прочее. Модификации УТ-111 для подводного контроля (20 м кабель), УТ-111 для подводного контроля (50 м кабель), УТ-111 для подводного контроля (100 м кабель).

    Толщиномер предназначен для измерения толщины изделий с плоской и выпуклой цилиндрической поверхностями со стороны контакта с УЗ ПЭП.

    Толщиномер позволяет оценивать значение скорости распространения УЗК в указанном выше диапазоне в режиме калибровки толщиномера по образцам материалов с известной толщиной.

    Описание ультразвукового толщиномера УТ-111:

    Принцип действия толщиномера УТ-111 основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля, в котором используются свойства ультразвука отражаться от границы раздела сред с разными акустическими сопротивлениями. Ультразвуковой импульс распространяется в изделии до противоположной поверхности, отражается от нее, распространяется в обратном направлении и, пройдя линию задержки (призму), принимается преобразователем. Полученные электрические сигналы усиливаются приемно-акустическим трактом толщиномера, преобразуются в цифровую форму и отображаются на дисплее в виде значения измеренной толщины в миллиметрах. Конструктивно толщиномер состоит из электронного блока и подключенного к нему ультразвукового преобразователя.

    Особенности ультразвукового толщиномера УТ-111:

    • память на 10 настроек;
    • измерение толщины полимерных, композиционных материалов, льда;
    • модификация с преобразователем для подводных работ;
    • 5 режимов измерений: обычный, дифференциальный (измерение отклонений от заданного размера), сканирование («захват» и индикация минимального значения толщины при движении преобразователя по поверхности), нониус, разбраковка по толщине;
    • работа с высокотемпературным преобразователем до 300 °С;
    • работа с совмещенным преобразователем;
    • регулировка чувствительности;
    • сигнализация недопустимого утонения объекта контроля;
    • яркий высококонтрастный дисплей;
    • встроенная память и выход на персональный компьютер (порт USB);
    • прочный алюминиевый корпус для тяжелых условий эксплуатации;
    • возможность заряда аккумуляторной батареи через порт USB.

  • Технические характеристики ультразвукового толщиномера УТ-111:

    Параметр Значение
    Рабочие частоты 1,25; 2,5; 5,0; 10,0 МГ ц
    Диапазон измерения (по стали) от 0,6 до 500 мм
    Дискретность измерения 0,01 или 0,1
    Диапазон установки скорости ультразвука от 100 до 9 999 м/с
    Дискретность установки скорости ультразвука 1 м/с
    Память 20 000 измерений
    Электрическое питание:
    – сеть переменного тока
    – аккумуляторное
    220 В, 50 Гц
    4,2 В
    Время непрерывной работы не менее 12 ч
    Диапазон рабочих температур от -10 до +50 °С
    Степень защиты корпуса IP 65
    Габаритные размеры не более 150 × 90 × 40 мм
    Масса не более 0,5 кг

  • Комплект поставки УТ-111

    № Наименование УТ-111 УТ-111 для подводного контроля
    (20 м кабель)    		 УТ-111 для подводного контроля
    (50 м кабель)    		 УТ-111 для подводного контроля
    (100 м кабель)
    1 Толщиномер ультразвуковой УТ-111 (электронный блок) 1 - - -
    2 Толщиномер ультразвуковой УТ-111 (электронный блок - версия ЛИВЕ.415119.030.001) - 1 1 1
    3 Ультразвуковой пьезоэлектрический преобразователь (УЗ ПЭП) П112-5-10/2-Т-003 с кабелем соединительным (УЗ ПЭП - электронный блок), длина 1,2 м 1 - - -
    4 Ультразвуковой пьезоэлектрический преобразователь (УЗ ПЭП) П112-5,0-10/2-100ПР с кабелем соединительным (УЗ ПЭП - электронный блок), длина 20 м - 1 - -
    5 Ультразвуковой пьезоэлектрический преобразователь (УЗ ПЭП) П112-5,0-10/2-100ПР с кабелем соединительным (УЗ ПЭП - электронный блок), длина 50 м - - 1 -
    6 Ультразвуковой пьезоэлектрический преобразователь (УЗ ПЭП) П112-5,0-10/2-100ПР с кабелем соединительным (УЗ ПЭП - электронный блок), длина 100 м - - - 1
    7 Кабель соединительный (электронный блок - компьютер) 1 1 1 1
    8 Блок аккумуляторный (встроенный) 1 1 1 1
    9 Сетевой блок питания (зарядное устройство) 1 1 1 1
    10 Программное обеспечение 1 1 1 1
    11 Тест-образец (встроенный) 1 1 1 1
    12 Руководство по эксплуатации 1 1 1 1
    13 Паспорт 1 1 1 1
    14 Транспортная тара 1 1 1 1

    Дополнительная комплектация УТ-111

    (Поставляется за отдельную плату)

    № Наименование
    1 Ультразвуковые пьезоэлектрические преобразователи (количество дополнительно поставляемых УЗ ПЭП, их тип и рабочая частота оговариваются при оформлении заказа)
    2 Чехол для электронного блока
    3 Сумка для переноски
