ИГЭ5МС, ИГЭ 5 МС, ИГЭ5 МС

Оборудование для испытаний электронной компонентной базы (ЭКБ)
ИГМ 05.1 ИГМ 2.1 ИГМ 5.1 ИГМ 5.5 ИГМ 8.1 ИГЭ 12м ИГЭ 20.1К ИГЭ 5МС

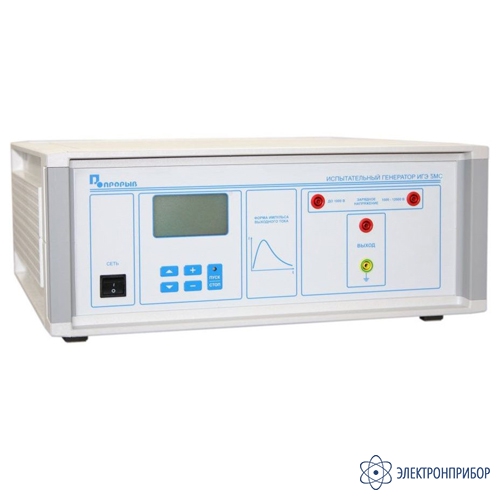

ИГЭ 5МС — испытательный генератор электростатических разрядов

Код товара: 51457

    • Гарантия

      3 года

    Назначение испытательного генератора электростатических разрядов ИГЭ 5МС:

    Испытательный генератор электростатических разрядов ИГЭ 5МС предназначен для создания нормированных испытательных импульсов при проведении испытаний микросхем на чувствительность к разряду статического электричества.

  • Технические характеристики испытательного генератора электростатических разрядов ИГЭ 5МС:

    Параметр Значение
    Выходное напряжение, В 20 ÷ 5000
    Точность установки выходного напряжения, % не более ± 5
    Полярность выходного напряжения положительная и отрицательная
    Ёмкость разрядного конденсатора, пФ 100 ± 10
    Сопротивление разрядного резистора, Ом 1500 – 5%
    Длительность переднего фронта импульса тока по уровням 0.1 ÷ 0.9, нс не более 15
    Время спада импульса тока по уровням 1.0 ÷ 0.368, нс 150 ± 20
    Режимы работы однократный, автоматический
    Период повторения импульсов, с не менее 5
    Время непрерывной работы генератора, ч не менее 4
    Габаритные размеры, мм 450 х 434 х 169
    Масса генератора, кг не более 12
    Потребляемая мощность, Вт не более 100

  • Комплект поставки ИГЭ 5МС

    № Наименование Количество
    1 Испытательный генератор электростатических разрядов ИГЭ 5МС 1
