ДПГ-1.2 — динамический плотномер грунтов

Код товара: 52528
  • 48811-11

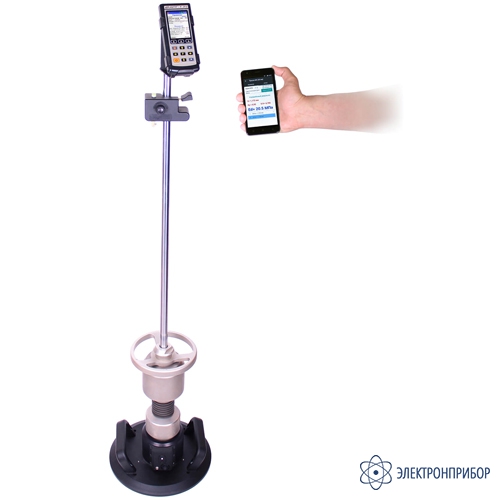

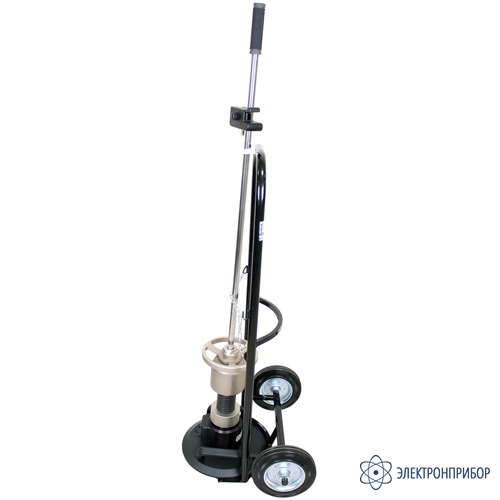

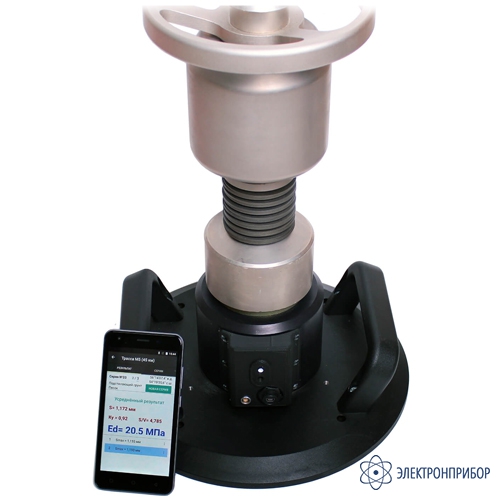

    Динамический плотномер грунтов ДПГ-1.2 Динамический плотномер грунтов ДПГ-1.2 Динамический плотномер грунтов ДПГ-1.2
    2 варианта исполнения

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      48811-11 до 21.12.2026

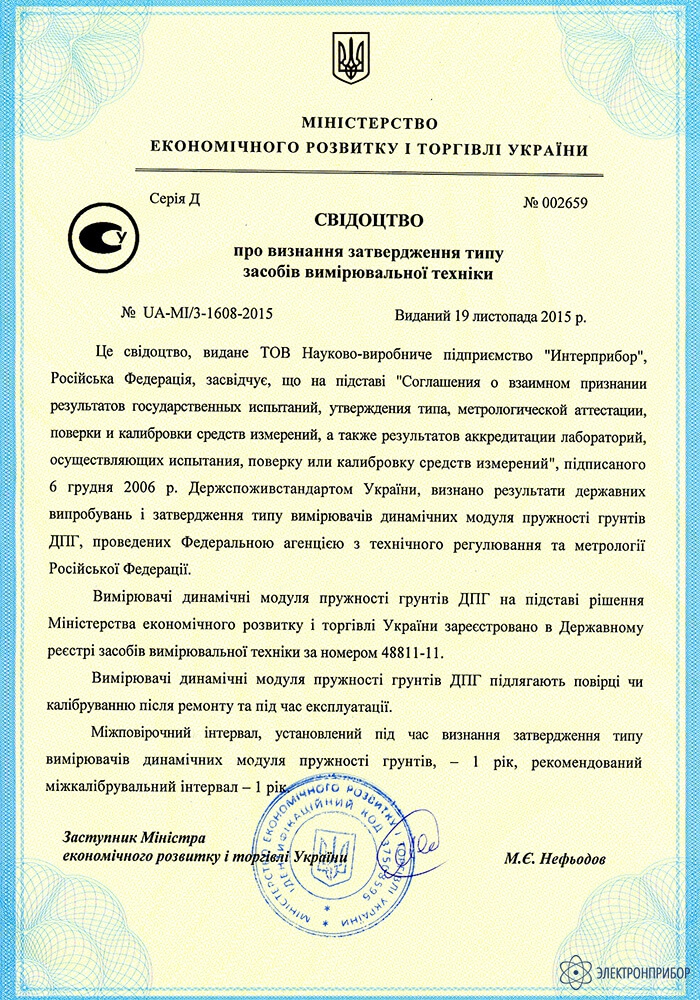

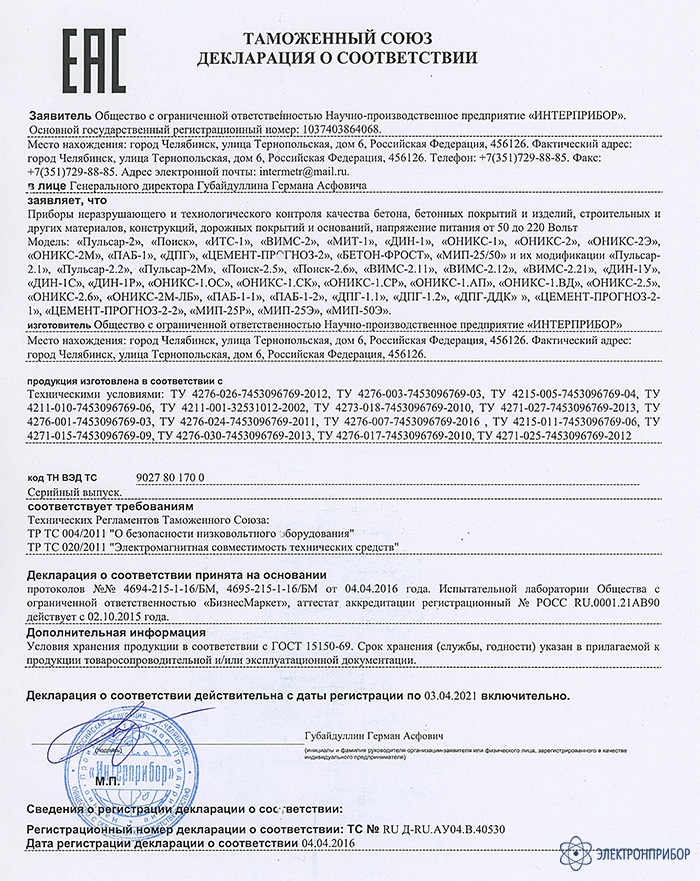

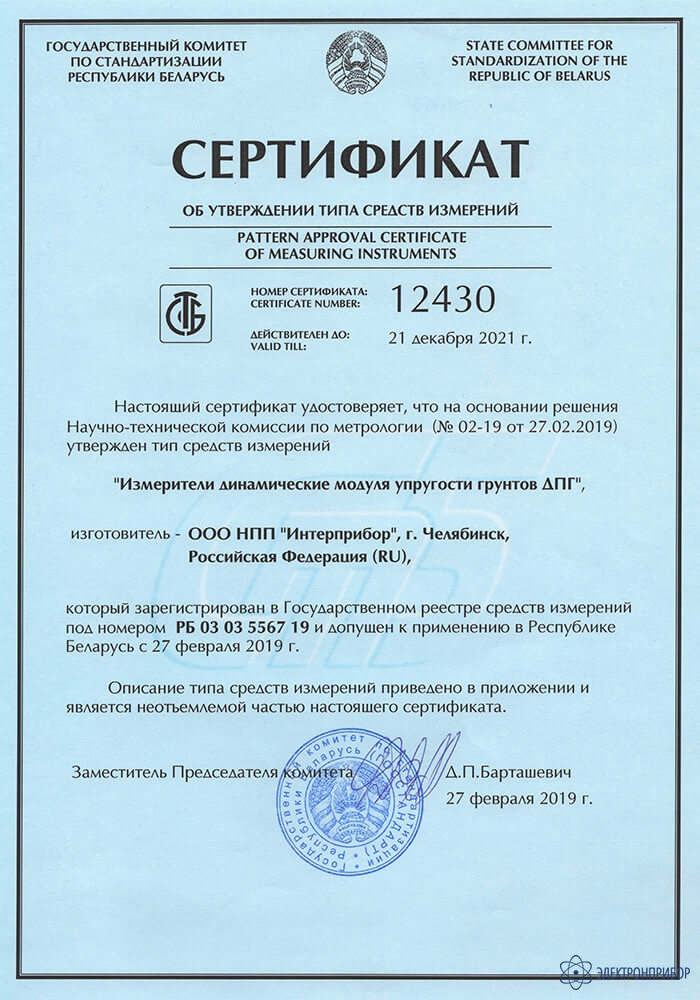

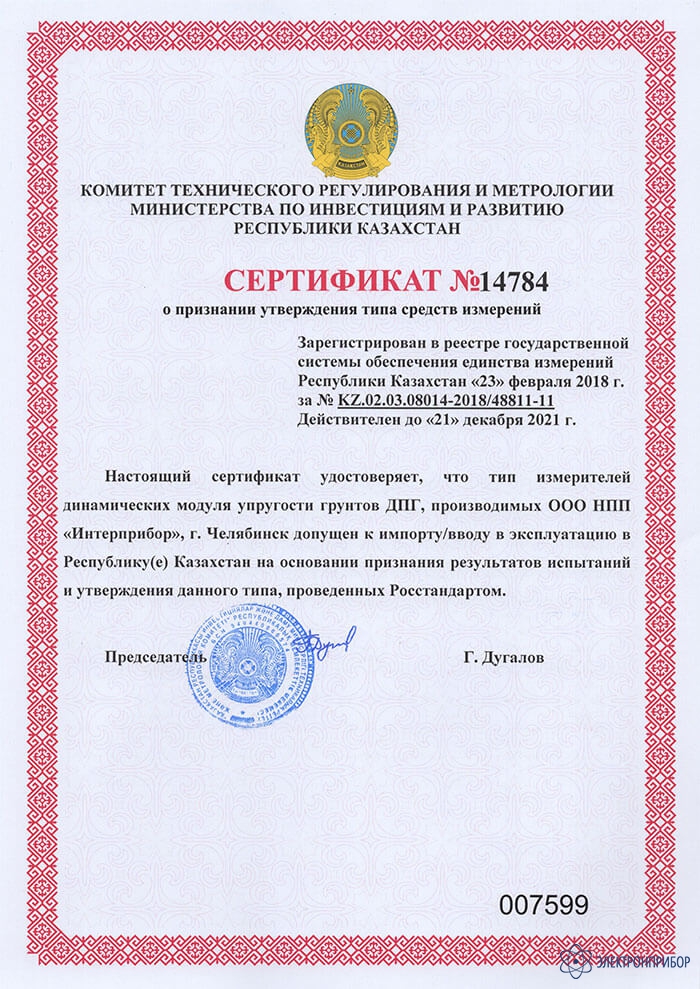

    Сертификаты

    Назначение динамического плотномера грунтов ДПГ-1.2:

    ДПГ-1.2 используют для определения несущей способности подстилающих грунтов, грунтовых оснований дорог и несущих слоёв. Принцип действия приборов основан на методе падающего груза (методе штампа), описанного в стандарте СТ СЭВ 5497-86. Прибор внесён в Государственный реестр средств измерений.

    Прибор в точности соответствует требованиям ASTM E2835-11, благодаря чему при обработке полученных данных можно использовать известные методики и рекомендации, опирающиеся на этот стандарт.

    Динамический плотномер грунтов ДПГ-1.2 выпускается в двух модификациях: ДПГ-1.2 и ДПГ-1.2 GPS, отличающихся наличием встроенного GPS модуля.

    Основные функции:

    • Измерение силы удара и величины усадки грунта;
    • Вычисление динамического модуля упругости грунтов и оснований;
    • Возможность оперативной калибровки под различные виды грунтов и оснований;
    • Запись и визуализация сигналов датчика силы и датчика усадки;
    • Отображение информации на графическом дисплее с подсветкой;
    • Полная архивация результатов и условий измерений;
    • Выбор режимов работы посредством системы меню;
    • Программируемое автоматическое отключение прибора при перерывах в работе;
    • Русский и английский язык меню и текстовых сообщений;
    • USB интерфейс для работы с компьютером и заряда аккумулятора;
    • Сервисная компьютерная программа: перенос результатов измерений в ПК, архивация, документирование и обработка результатов Экспорт в Excel, сохранение в текстовый формат для других программ.

    Особенности динамического плотномера грунтов ДПГ-1.2:

    • Прибор соответствует нормативным документам TP BF-STB Part B 8.3 (German Road Standard), ASTM E2835-11;
    • Широкополосный вибродатчик с высоким соотношением сигнал/шум;
    • Реальная абсолютная погрешность измерения виброперемещения не превышает ±0,02 мм в диапазоне 0,1-1,0 мм, относительная погрешность ±2 % - в диапазоне 1,0-2,0 мм;
    • Разъемная конструкция ударной установки повысила мобильность и удобство эксплуатации прибора;
    • Шаровое опирание ударного устройства на круглый штамп позволило исключить влияние случайных угловых смещений ударного устройства в момент сброса груза;
    • Калибровка прибора производится на ударном стенде, полностью имитирующем реальные условия эксплуатации;
    • 2 интерфейса связи: проводной и беспроводной;
    • Дальность устойчивого Bluetooth-соединения - не менее 5 м;
    • Модуль GPS.

  • Технические характеристики динамического плотномера грунтов ДПГ-1.2:

    Параметр Значение
    Диапазон измерения динамического модуля упругости, МН/м2 10...250
    Пределы погрешности измерения модуля упругости, % ±(0,02Ed+50/Ed+2)
    Диапазон измерения усадки, мм 0,1...2,0
    Пределы погрешности измерения усадки, мм, не более ±(0,03So+0,01)
    Пределы допускаемой относительной погрешности измерения силы, % ±3
    Амплитуда ударного усилия, кН 7
    Ширина ударного импульса, мс 18±2
    Относительная погрешность воспроизведения амплитуды ударного усилия в серии, % 1
    Диаметр штампа, мм 300
    Габаритные размеры прибора h x ø, мм 1475х300
    Масса прибора, кг не более 33
    Масса груза, кг 10

  • Комплект поставки ДПГ-1.2

    № Наименование Количество
    1 Ударная установка со штампом 1
    2 Смартфон 1
    3 Блок электронный 1
    4 Кабель соединительный 1,5 м 1
    5 Кабель USB 1
    6 Кабель OTG 1
    7 Зарядное устройство USB (1A) 1
    8 Программа связи с ПК на "Flash-визитке" / CD 1
    9 Чехол для электронного блока 1
    10 Ящик транспортировочный 1
    11 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
