ПДУ-МГ4 — плотномер грунтов динамический
Код товара: 80410-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
45397-10 до 27.03.2025
-
Производитель
Сертификаты
Назначение плотномера грунтов динамического ПДУ-МГ4:

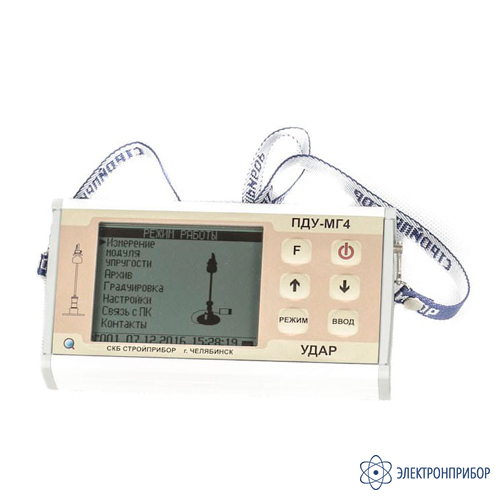

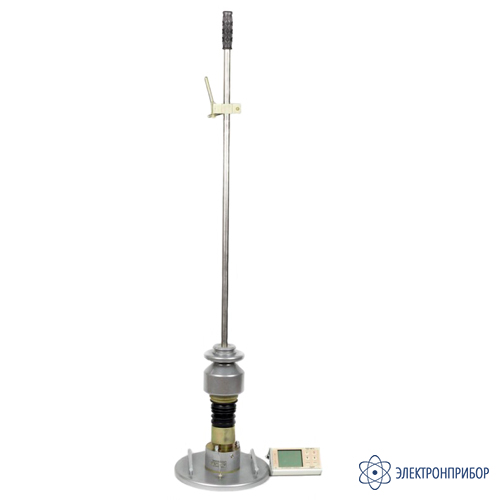

Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.

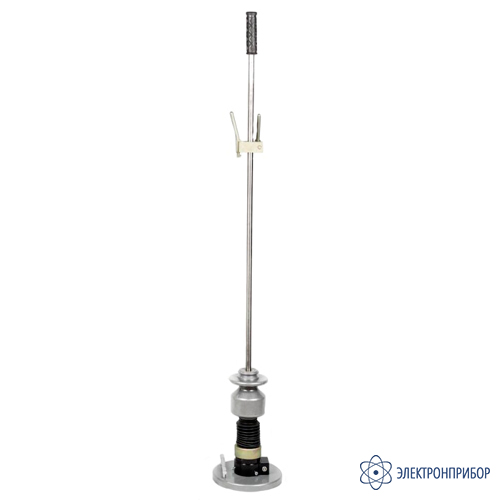

Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.
Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
-
-
Технические характеристики плотномера грунтов динамического ПДУ-МГ4:
Параметр Значение ПДУ-МГ4 «Удар» ПДУ-МГ4.01 «Удар» Диапазон измерения модуля упругости, МН/м2 5…370 5…300 Диапазон измерения силы, кН 0,1…19 0,1…10 Пределы допускаемой абсолютной погрешности измерения силы, Н, не более,
где F-измеренная сила, H±(0,01F+20) Диапазон измерений перемещения штампа, мкм 50...9999 Пределы абсолютной погрешности измерения перемещения штампа, мкм,
где L – измеренные перемещения±(0,03L+10) Высота падения груза, м 0,85 0,85 Диаметр плиты динамического нагружения, мм 300 200 Напряжение питания, В 3 (2 элемента АА(LR6)) Габаритные размеры (высота), м, не более 1,3 Габаритные размеры в упаковке (два места для транс. комп.), мм 1380х150х160
420х320х1801320х160х160
320х220х160Масса, кг, не более 30,5 16 Масса в упаковке (два места для транс. комп.), кг 24,8
17,3 -

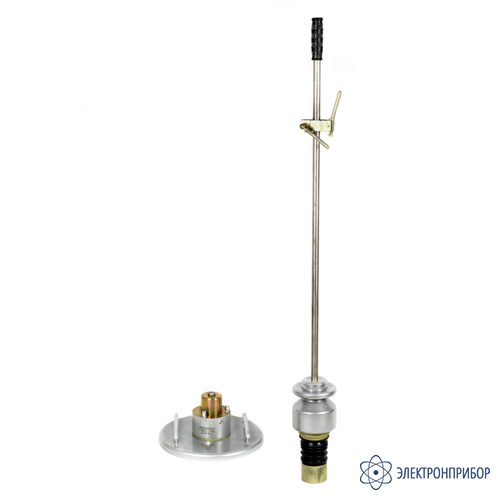

Комплект поставки ПДУ-МГ4
№ Наименование Количество 1 Электронный блок 1 2 Нагрузочное устройство (НУ) 1 3 Плита динамического нагружения (ПДН) 1 4 Кабель (ПДН – электронный блок) 1 5 Стакан (приспособление для калибровки акселерометра) 1 6 Кабель (удлинитель) акселерометра 1 7 Кабель интерфейса USB 1 8 Программное обеспечение 1 9 Футляр для ПДН 1 10 Футляр для НУ 1 11 Руководство по эксплуатации (содержащее раздел «Методика поверки») 1 Дополнительная комплектация ПДУ-МГ4
(Поставляется за отдельную плату)
№ Наименование 1 Программный комплекс ПДУ-Грунт 2 Тележка 3 Кабель соединительный -
Дополнительная комплектация ПДУ-МГ4
-
Модификации ПДУ-МГ4
Подберите модификацию по параметрам
Диапазон измерения модуля упругостиДиапазон измерения силыДиаметр плиты динамического нагружения -
Файлы для ПДУ-МГ4
-
Видео для ПДУ-МГ4
-
Применение плотномера грунтов ПДУ-МГ4 "Удар"
-
