ЭДП — система экспресс-диагностики подшипников

Код товара: 37013
  • Назначение системы экспресс-диагностики подшипников ЭДП:

    ЭДП (экспресс-диагностика подшипников) - система бесконтактной/контактной экспресс-диагностики подшипников качения различного назначения, в том числе рольгангов, прокатных станов, транспортерных лент и прочего вращающегося оборудования на базе прибора Камертон.

    Описание системы экспресс-диагностики подшипников ЭДП:

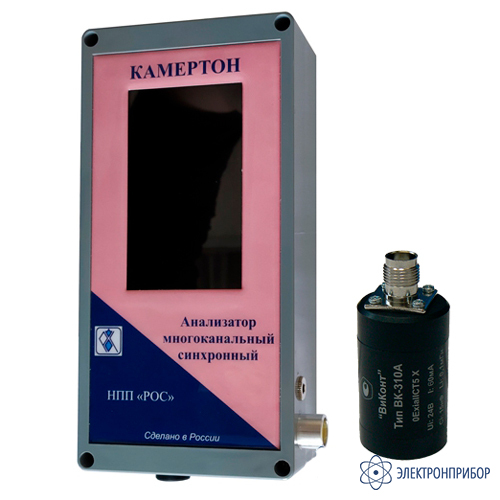

    Система ЭДП состоит из:

    • прибора Камертон-мини компактного исполнения с измерительным модулем для дистанционного бесконтактного измерения со встроенными 3-мя акустическими датчиками (до 19,2 кГц) с разной настройкой чувствительности, бесконтактным пирометром (1:16), лазерным целеуказателем;
    • датчика вибрации ВК-310А внешнего подключения к прибору – для контактных измерений.

    Измерения автоматически сохраняются в цифровом формате в памяти прибора.

    Измерение, диагностика и индикация состояния одного подшипникового узла – до 1 мин.

    Объем встроенного в прибор архива данных – не ограничен.

    Время работы от встроенных аккумуляторов – не менее 4 час.

    Определяемые дефекты системой экспресс-диагностики подшипников ЭДП:

    • внешней и внутренней обоймы;
    • тел качения;
    • сепаратора (в том числе полиамидного);
    • износ (для оборудования с частотой вращения свыше 300 Об/мин);
    • перекос посадки;
    • заклинивание валка или отсутствие контакта ролика с лентой.

    Возможности по контактной диагностике других вращающихся механизмов (дополнительная опция по заявке):

    • проблемы зубозацепления редукторов, мультипликаторов;
    • проблемы гидродинамики, газодинамики насосов, компрессоров, вентиляторов и т.п.;
    • проблемы турбоагрегатов, электродвигателей, генераторов и т.п.;
    • дефекты лопаточного аппарата рабочих колес.
  • Технические характеристики системы экспресс-диагностики подшипников ЭДП:

    Параметр Значение
    Канал измерения абсолютной вибрации
    Диапазон измерений виброускорения (амплитудное значение) на базовой частоте 160 Гц, м/с2 от 0,3 до 400
    Диапазон измерений виброскорости (СКЗ) на базовой частоте 160 Гц, мм/с от 0,3 до 100
    Диапазон измерений виброперемещения (размах) на базовой частоте 40 Гц, мкм от 25 до 500
    Диапазоны рабочих частот, Гц:
    - при измерении виброускорения
    - при измерении виброскорости
    - при измерении виброперемещения

    от 5 до 5000
    от 5 до 1000
    от 5 до 200
    Пределы допускаемой относительной погрешности измерений амплитудного значения виброускорения в диапазонах рабочих частот:
    - св. 10 до 1000 Гц включ., %
    - от 5 до 5000 Гц, дБ

    ±5
    ±5
    Пределы допускаемой относительной погрешности измерений СКЗ виброскорости в диапазонах рабочих частот:
    - св. 10 до 1000 Гц, %
    - от 5 до 10 Гц включ., дБ

    ±5
    ±5
    Пределы допускаемой относительной погрешности измерений размаха виброперемещения в диапазоне рабочих частот, % ±5
    Канал общего назначения
    Диапазон входного напряжения постоянного и переменного тока (амплитудное значение), В от 0,1 до 10
    Диапазон входного напряжения постоянного и переменного тока (амплитудное значение), В для Камертон-Мини от 0,1 до 5
    Диапазон рабочих частот напряжения переменного тока, Гц от 0,1 до 25000
    Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % ±1
    Пределы допускаемой приведенной погрешности измерений напряжения переменного тока в диапазоне рабочих частот, % ±1
    Для вибропреобразователя: диапазон преобразования по виброускорению 0,1…400 м/с2
    Нормальные условия измерений: температура окружающей среды, от +15 до +25
    Условия эксплуатации: температура окружающей среды, °C от +5 до +35
    Габаритные размеры Камертон-Мини (ДхШхВ), мм 240х120х100
    Масса (прибора без учета датчиков), кг не более 3 кг
  • Комплект поставки ЭДП

    Наименование Количество
    1 Система экспресс-диагностики подшипников ЭДП 1
