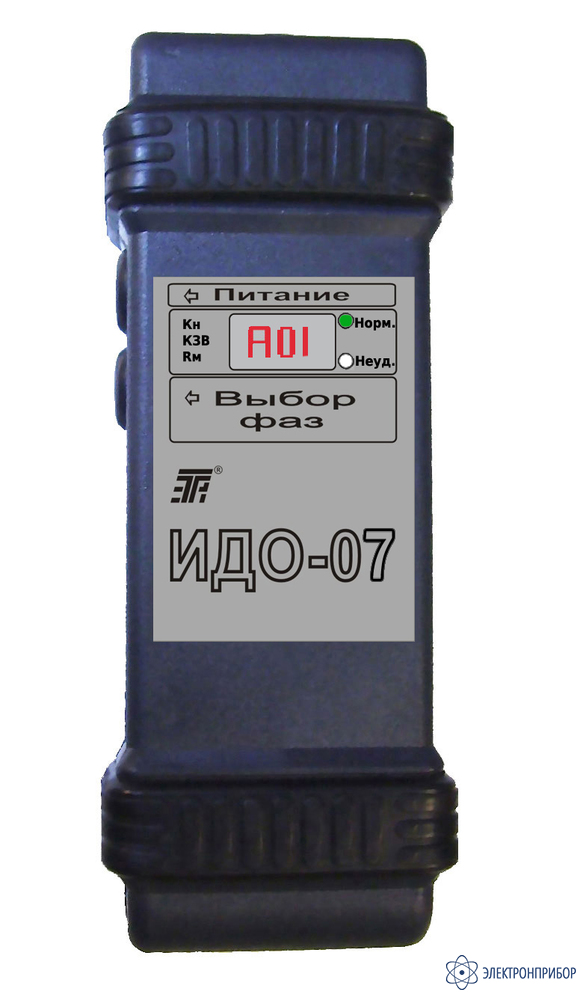

ИДО-07 — индикатор дефектов обмоток электрических машин

Код товара: 36345
  • в наличии

    Назначение индикатора дефектов обмоток электрических машин ИДО-07:

    ИДО-07 – это портативный прибор, предназначенный для контроля обмоток электрических машин.

    ИДО-07 – обеспечивает обнаружение :

    • междувитковых замыканий, обрыва фазы и неправильного соединения фаз в трёхфазных обмотках;
    • междувитковых замыканий в катушках, уложенных в пазы;
    • неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

    ИДО-07 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).

    Принцип работы индикатора дефектов обмоток электрических машин ИДО-07:

    • при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче  на них переменного напряжения амплитудой до 10 В, частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
    • при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
    • при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).

  • Технические характеристики индикатора дефектов обмоток электрических машин ИДО-07:

    Параметр Значения
    1) контролируемые параметры:
    - при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз коэффициент несимметрии фазных токов (Кн)
    - при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий ток в проверяемой катушке
    - при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи)
    2) контролируемый диапазон Кн, % 0-99
    3) контролируемый диапазон Rи, МОм 0-500
    4) величина Кн при замыкании одного витка в фазе, % не менее 10
    5) выходное постоянное напряжение при измерении Rи, В 1000±100
    6) индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная
    7) питание автономное или от
    внешнего блока питания
    8) напряжение питания, В 5 (-1,0+0,6)
    9) потребляемая мощность, Вт, не более 0.5
    10) габаритные размеры, мм 205х80х50
    11) масса, кг, не более 0,5
    12) рабочее положение произвольное
    13) параметры внешнего блока питания:
    - номинальное постоянное напряжение на выходе, В 5
    - номинальный ток на выходе А 1
    - номинальное переменное напряжение на входе, В 220

  • Комплект поставки ИДО-07

    № Наименование Количество
    1. Индикатор дефектов обмоток электрических машин ИДО-07 1
    2. Аккумулятор (размер АА) 4
    3. Блок питания БПИД-2 1
    4. Кабель соединительный 1
    5. Индукционный датчик 1
    6. Провод соединительный 2
    7. Руководство по эксплуатации 1
    8. Футляр 1
