Приборы контроля состояния электрических машин

ИТОМ-4 — интегральный тестер обмоток электрических машин

Код товара: 82012
  • Интегральный тестер обмоток электрических машин ИТОМ-4 Интегральный тестер обмоток электрических машин ИТОМ-4

    • Гарантия

      1 год

    • Артикул

      04144

    Назначение интегрального тестера обмоток электрических машин ИТОМ-4:

    Интегральный тестер обмоток электрических машин ИТОМ-4 предназначен для комплексной проверки состояния изоляции и наличия короткого замыкания в обмотках электрических машин с напряжением до 1000 В.

    Тестер позволяет проверять наличие замкнутых витков обмотки статоров и роторов, уложенных в пазы или в катушках.

    Прибор имеет встроенный мегаомметр с измерительным напряжением до 1000 В.

    Тестер состоит из прибора и комплектуется малым и большим пробниками проверки пазовых обмоток на короткозамкнутые витки для электрических машин с различными размерами статора и ротора. Прибор имеет память для облегчения проверки многокатушечных, в том числе, трехфазных и многофазных обмоток. Проверка катушек обмоток производится прибором на переменном токе, это позволяет проверять фазировку обмоток в многофазных машинах.

    Прибор тестера имеет цифровую, световую и звуковую индикацию режимов работы и результатов проверки.

    Прибор собран в компактном, прочном корпусе с автономным питанием.

    Прибор рекомендуется для организаций и лиц, занимающихся об-служиванием и ремонтом электрических машин.

  • Технические характеристики интегрального тестера обмоток электрических машин ИТОМ-4:

    Параметр Значение
    Режим мегаомметра
    Диапазоны измерений омического сопротивления с автоматическим их выбором от 0,01 до 1 МОм
    от 1 МОм до 499 МОм
    Испытательное напряжение выбирается вручную и составляет 500 ± 50 В или 1000 ± 50 В
    Выходное сопротивление измерительной цепи 1,1 МОм
    Режим проверки пазовых (рассредоточенных) обмоток на наличие короткозамкнутых витков
    Генерация зондирующих импульсов напряжения 1, 2, 4 В/виток для малого пробника;
    4,8,16 В/виток для большого пробника
    Регистрация сигнала магнитного поля  да
    Определение наличия короткозамкнутого витка в пазу по повышению амплитуды регистрируемых импульсов относительно порогового (фонового) уровня
    Уровень порога импульса сигнала устанавливается прибором автоматически для каждого датчика и каждого значения зондирующего напряжения
    Режим проверки катушечных (сосредоточенных) обмоток
    Наличие короткозамкнутых витков для каждой катушки измеряется относительным числовым параметром зависит от тока намагничивания и тока активных потерь катушек
    параметр катушки является числом в диапазоне от 0 (короткое замыкание) до 49900 (холостой ход)
    это число пропорционально времени достижения током намагничивания в катушке порога 0.2А при подаче напряжения 22 ± 2 В
    при замыкании хотя бы одного витка в катушке это время уменьшается не менее чем на 10%, что определяется прибором как неисправность
    Режимы работы прибора ручной режим непрерывных измерений параметра катушки - время намагничивания выводится на индикатор непрерывно и оператор сам анализирует измерения
    режим сравнения - производятся замеры параметров для серии одинаковых катушек. Результаты замеров сохраняются в памяти прибора. При обнаружении несимметрии катушек на величину более 10% прибор сигнализирует неисправность в серии измерений
    Память на 10 замеров для проведения серии измерений одинаковых катушек (трехфазные и многофазные обмотки)
    Общие характеристики
    Питание прибора встроенный литиевый аккумулятор
    зарядка аккумулятора обеспечивает не менее 3 часов непрерывной работы в режиме измерения
    зарядка осуществляется от USB-порта или от сети 220 В через адаптер питания. Ток заряда составляет не более 150 мА при напряжении питания 5В
    Габаритные размеры прибора  170 х 40 х 50 мм
    Общий вес прибора, не более 0,5 кг
    Условия эксплуатации при температуре воздуха от 0 до +50°С

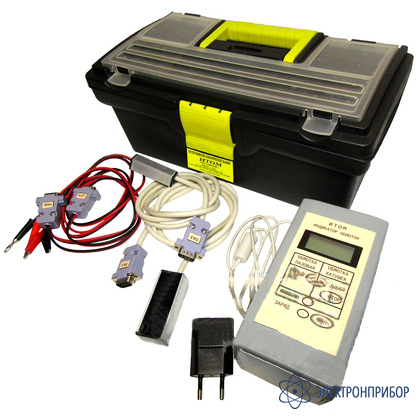

  • Комплект поставки ИТОМ-4

    № Наименование Количество
    1 Интегральный тестер обмоток электрических машин ИТОМ-4 1
    2 Пробник пазовых обмоток малый (маркировка «ПАЗ») 1
    3 Пробник пазовых обмоток большой (маркировка «ПАЗ») 1
    4 Кабель мегаомметра (маркировка «МОМ»)  1
    5 Кабель проверки катушечных обмоток (маркировка «КАТ») 1
    6 Адаптер питания 220В c USB выходом 1000 мА для заряда аккумулятора прибора от сети 1
    7 Шнур компьютерный (штекер USB - A / штекер mini USB A 5P(M)) для заряда от сети или USB-порта 1
    8 Паспорт 1
    9 Руководство по эксплуатации  1
