Приборы контроля состояния электрических машин

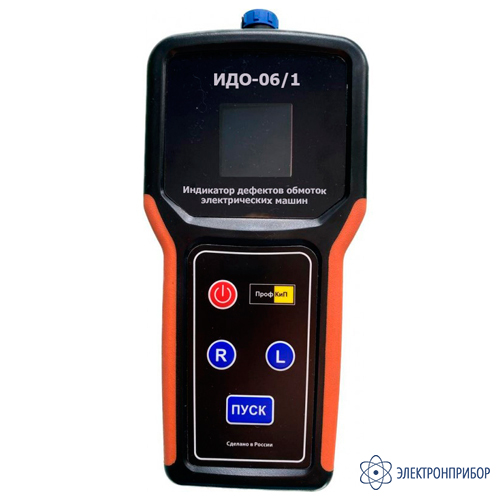

ПрофКиП ИДО-06/1 — индикатор дефектов обмоток электрических машин
Код товара: 80639-
-
Гарантия
1 год
-
Производитель
Назначение индикатора дефектов обмоток электрических машин ПрофКиП ИДО-06/1:
Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-06/1 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:
- междувитковых замыканий;
- обрыва фазы;
- неправильного соединения фаз в трехфазных обмотках;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
Основными потребителями индикаторов являются предприятия, эксплуатирующие электрические машины с номинальным напряжением обмотки от 500 В до 1 кВ.
Климатическое исполнение–УХЛ 3.1 по ГОСТ 15150 (температура воздуха -10 ... +40°С).
Прибор разработан и выпущен компанией ПрофКиП в России на замену приборам ИДО-06 украинского производства.
-
-
Технические характеристики индикатора дефектов обмоток электрических машин ПрофКиП ИДО-06/1:
Параметр Значение Контролируемые параметры: при проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз коэффициент несимметрии фазных токов (Кн) При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий ток в проверяемой катушке При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи) Контролируемый диапазон Кн, % 0-99 Контролируемый порог Rи, МОм 0,5 Выходное постоянное напряжение при измерении Rи, В 1000 ±100 Величина Кн при замыкании одного витка в фазе, %, не менее 10 Питание автономное или от внешнего блока питания Напряжение питания внешнего источника, В 5±1 Напряжение питания встроенного аккумулятора, В 3,7 Емкость, мАч 3 400 Рабочее положение произвольное Автоотключение 5 мин Индикация цифровая (OLED дисплей) Габаритные размеры, мм 215х110х35 Масса (не более), кг 0,35 -
Комплект поставки ПрофКиП ИДО-06/1
№ Наименование Количество 1 Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-06/1 1 2 Кабель соединительный 1 3 Провод соединительный 2 4 Блок питания 5 В 1 5 Аккумулятор 3,7 В 3400 мАч (интегрирован в корпус прибора) 1 6 Футляр 1 7 Руководство по эксплуатации 1
